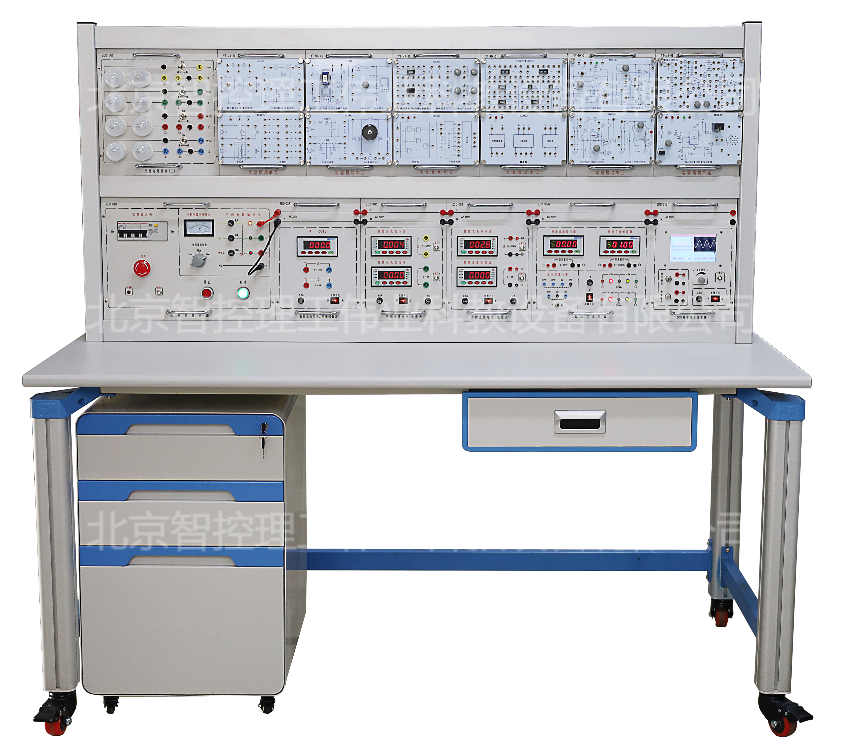

LGWK-DH06型电工电子技术实验平台
品牌：理工伟业 咨询电话：010-82827827 82827835
一、设备优点
1、实验平台能完成电路分析、电工技术、电路原理、电子技术等多门课程的实验教学内容。
2、实验平台整体采用模块化结构形式，交流电源、直流电源、交直流测量仪表、信号发生器等全部采用独立挂箱式结构，各实验模块任务明确，操作、维护简便，方便学校根据自身的教学要求及课程特色，灵活选择不同的实验配置，易于后期扩展升级。
3、实验模块采用磁吸式设计，由透明元件盒及PCB板构成。元件盒体由透明有机工程塑料一次成型注塑而成，面板采用PCB板制作而成，表面印有电气线路图和元器件符号。模块通过磁吸式可快速固定到实验操作底板上，实验时可根据实验内容和技能训练的需要，任意组合实验线路，以完成不同的实验项目。
4、测量仪表精度高，采用数字化、智能化模式，各种仪表均有可靠的保护功能，仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。
5、平台装有电压型漏电保护装置，若有漏电现象，即产生告警信号并切断总电源，确保实验进程安全；装有一套电流型漏电保护器，若有漏电现象，当漏电流超过一定值时，即切断电源；交直流电源及仪表均有可靠的保护功能。实验连接线及插座采用不同的结构，使用安全、可靠、防触电。
6、服务与支持：为保障实验教学稳定，提供高效的报修服务和需求响应，设备融入互联网+设备运维系统，具有功能如下：
（1）服务端分为PC机和手机APP两个版本，使用更加多元化、灵活化，管理人员使用PC版，更加高效快速；
（2）设备信息包括产品型号、名称、出厂日期、过保日期、出厂报告、设备装箱单、实验指导书等，并且根据老师需求来添加需要显示的项目。
（3）手机扫描后就可以快速提交服务需求，能够通过文字、现场照片和视频精准描述设备故障，并且能自动显示设备所在位置，让保修更加精准。
（4）客户端发送服务情况后，服务端收自动生成服务工单，系统自动发送的服务短信内容包括服务人员姓名、联系方式、工单进度链接；设备信息和客户每次的服务需求都应永久存储，只需要用手机扫描就可以快速查看。
7、为保证后期的实验教学能够顺利进行，及时响应教师在实验实验过程中遇到的各种问题，设备融入互联网+在线服务平台，及时快速解决突发情况，具有功能如下：
（1）基于第三方开发，平台集专业建设、技术即时交流、课程设计、问题搜索、问题发帖、售后服务、24小时智能机器人等功能于一身，支持PC、Android、IOS、HarmonyOS多平台互动。
（2）平台有教授、博士、行业高级技师、在校教师、企业高级工程师、一线技术员等长期驻扎，能够全方位服务不同人群。
（3）平台可设置日程、投票、知识充电站、重要通知等功能，通知支持礼物、拍摄、文件等内容。
（4）平台提供专业建设板块、课程设计板块、教学资源板块、师资培训板块、技术交流板块、技能竞赛板块、售后服务板块等。
（5）每个板块均可进行即时语音交流、专题直播在线讨论，可设置频次，平台可搜索历史提问查找答案，问题内容支持文档排版、表情包、图片、视屏、超链接等功能。
二、技术性能
1、输入电源：三相五线AC380V±10% 50Hz
2、装置容量：≤1.5kVA
3、外形尺寸：1650mm×720mm×1540mm
4、安全保护：具有漏电保护功能，安全性符合相关国家标准
三、基本配置及功能
本装置主要由实验台、三相交流电源、低压直流电源、智能仪表、DDS数字信号发生器、电工电子实验模块、配件等组成。
1、实验桌
（1）实验桌面板采用E1级三聚氰胺复合板，台面厚度为25mm。
（2）采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力300kg。
（3）立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸70mm×70mm，四面带槽，槽宽8.2mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。
（4）C字形铝压成型构件为左、右对称件，外形160×166×70mm，单件比重0.37kg，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。
2、实验台架
采用独立框架式结构设计，框架由上中下左右五根工业型材分割为上下两个区域，所有型材表面光滑，无凹槽，用于放置交直流电源、测量仪器仪表和实验模块等。实验台两侧提供单相多功能插座3个和三相五线交流电源插座，为外配仪器设备提供工作电源。
3、活动储物柜
采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸为宽450mm×深550mm×高705mm，总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440×45×18mm，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。
4、三相交流电源
提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。配有一只指针式交流电压表，通过波段开关切换可指示三相固定380V交流电源电压。提供三相漏电保护器作为整个实验平台的电源总开关，三相输出通过停止和启动按钮控制，还设有急停按钮应急控制三相电源输出。
5、低压直流电源
（1）智能直流稳压源：采用柜装仪表，一体化设计，尺寸为91mm×44mm×96mm；高精度可控恒压恒流输出0～30.5V，电压4位显示，最小分辨率10mV；5位LED数码管显示，第一位显示功能码，后4位显示设定电压值；提供有F1、F2、F3、F4、复位五个按键，F1-F4有单独按键功能和组合按键功能，通过按键设定输出电压；过载保护电流0.5A，仪表自动监测负载电流，具有输出短路、过载保护功能。
（2）智能直流恒流源：采用柜装仪表，一体化设计，尺寸为91mm×44mm×96mm；高精度可控恒压恒流输出0～200mA，电流4位显示，最小分辨率10mA；5位LED数码管显示，第一位显示功能码，后4位显示设定电流值；提供有F1、F2、F3、F4、复位五个按键，F1-F4有单独按键功能和组合按键功能，通过按键设定输出电流；仪表自动监测负载电流，具有输出短路、过载保护功能。
（3）直流稳压电源：±5V、±12V四路固定输出，每路均具有短路、过流保护及自动恢复保护功能。
（4）低压交流电源：0V、6V、10V、14V抽头各一路及中心抽头17V两路，每路输出均具有短路、过流保护及自动恢复保护功能。
6、智能直流电压表和电流表
采用柜装仪表，一体化设计，尺寸为91mm×44mm×96mm；测量范围0～200V和0～2A，5位LED（≥0.56"）显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”和“手动”两种模式，分200mV、2V、20V、200V和2mA、20mA、200mA、2A四档。每档均有超量程告警、指示及切断总电源功能。通过键控、数显窗口实现人机对话功能，可存储和查询20组实训数据。采用欧美品牌高端MCU，内部集成12位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。具有越限报警功能（按当前量程的百分比设置越限报警值）。
7、智能交流电压表和电流表
采用柜装仪表，一体化设计，尺寸为91mm×44mm×96mm；测量范围0～500V、0～5A，5位LED（≥0.56"）显示，测量精度0.5级，设有6个LED工作状态指示灯，指示档位、工作模式、报警状态等。具有“自动”换挡测量和“手动”换挡测量两种工作模式，“手动”模式时分2V、20V、200V、500V和20mA、200mA、2A、5A四档，“自动”模式时程序会自动判断并进入相应量程档位。每档均有超量程告警、指示及切断总电源功能。通过键控、数显窗口实现人机对话功能，可存储和查询20组实训数据。采用欧美品牌高端MCU，内部集成12位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。具有越限报警功能（按当前量程的百分比设置越限报警值）。
8、智能交流数显多功能功率表
采用柜装仪表，一体化设计，尺寸为91mm×44mm×96mm；测量范围0～450V、0～5A，5位LED（≥0.56"）显示，测量精度0.5级，能测量负载的有功功率、无功功率、功率因数及负载的性质等，通过键控、数显窗口实现人机对话功能，可存储和查询实训数据。采用欧美品牌高端MCU，内部集成12位AD，且各通道间通过外部辅助IC和滤波器实现相互隔离。具备测量精准、稳定性高、抗干扰强的优越性能。
9、DDS数字信号发生器
（1）采用新型的ARM内核单片机、5寸触摸屏人机界面作控制系统，微控制器采用Cortex-M3内核，CPU最高速度达72 MHz，高性能的DDS芯片，高达28位的相位累加器。
（2）供电电源为AC220V±10％ 50Hz，功率不高于10W，超静音设计。
（3）5寸TFT触摸屏，分辨率不小于800*480，亮度最大300nit,可进行100级亮度调节，触摸屏采用4 线精密电阻式，触摸次数不小于100万次。
（4）输出波形：正弦波、三角波、方波。
（5）输出频率范围：正弦波：1-2MHz，三角波：10-2MHz，方波：1-2MHz。
（6）输出波形幅度：5mVp-p--17Vp-p。
（7）频率设置：触摸按键设置，最小步进0.1Hz。
（8）幅度调节：精密电位器线性调节。
（9）幅度指示：显示输出波形的峰峰值，单位Vp-p、mVp-p自动切换。
（10）测频功能：自动测量输入波形的频率，输入波形幅度小于20Vp-p，测频分辨率1Hz。
（11）信号的输入输出接口均采用标准BNC、弱电护套座和2号防转座三种模式，可与设备快速连接。
10、示波器：（1）带宽100MHz，2路模拟通道，标配总线触发/解码功能（IIC，SPI，UART，LIN，CAN）；（2）垂直灵敏度最小可达500uV/div，时基挡位最小可达1ns/div；（3）屏幕尺寸7英寸，分辨率800*480像素，支持256级辉度和色温显示，最大历史波形记录78,000帧历史波形，最高波形捕获率200000帧/秒，存储深度13Mpts；（4）支持（Sequence）模式，最大可以将存储深度等分为80000段；（5）9种智能触发：边沿、脉宽、斜率、窗口、欠幅、间隔、超时、码型、视频；（6）基于1M点的高级FFT分析功能；（7）包含一键快捷功能：Roll、History、余辉、清除统计、打印等；（8）时基档位50ms/div时，支持ROLL模式和正常模式手动切换；（9）波形运算功能：FFT、加、减、乘、除、积分、微分、平方根；（10）37种参数自动测量功能，支持测量统计、Math测量、History测量、Ref测量，半透明全参数测量窗口；（11）标准配置接口：USB Host；USB Device（USB-TMC）；LAN接口、Trigger Out；Pass/Fail接口；（12）每路模拟通道有专用电压挡位调节旋钮；（13）11组支持背光的快捷功能键；（14）支持web技术的互联网多线程控制平台，集合电源、信号源、示波器、万用表等仪器形成互联网实验室，兼容课件编辑、教师排课、资产管理、智能教学等功能，具有成熟的网络资源云平台，包含20所双一流院校共享的40个优质教学课件，具有3D翻书效果，并有搜索、复制、放大、缩小、打印等功能；集成文档、视频、动画仿真、教学资源等四项文件。
11、交流电路模块
（1）提供0.22µF/500V、0.47µF/500V、1µF/500V（三只）、2.2µF/500V、4.7µF/500V高压电容、镇流器、启辉器、日光灯、保险丝座等，高压电容可通过钮子开关控制通断，能够完成日光灯电路连接和功率因数提高实验研究。
（2）提供四组负载和四组独立的电流插座。每组负载由两个串联的白炽灯螺口灯座、开关和电流插座组成，可插60W以下的白炽灯八只。能够完成三相交流电路的研究。
12、实验模块单元固定板
放置实验台最上层，每个实验模块单元固定板可放置两个实验模块，用于搭建实验电路，满足实验教学需要求。
13、电工电子磁吸式实验模块
（1）实验模块可根据实验需要方便地组合成不同的电工电子实验线路，使实验具有开放性和创新性。实验模块由透明元件盒及PCB板构成，元件盒由透明有机工程塑料注塑而成，面板采用PCB板制作而成。元件盒体一次性成型，尺寸200×120×25mm，通过磁吸式可快速固定到实验模块固定板上，实验操作方便。实验模块具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识。实验时可根据实验内容和技能训练的需要，方便的任意组合实验线路，以完成不同的实验项目等。
（2）实验模块包括一阶二阶动态电路/戴维南定理/诺顿定理、基尔霍夫定律/叠加原理/二端口网络/互易定理、RC选频网络/RLC串联谐振、受控源、单管/负反馈两级放大器、差动放大电路、场效应管放大器、射极跟随器、集成运放电路、集成直流稳压电源、三端可调集成稳压电路、串联型晶体管稳压电源、晶闸管可控整流电路、TDA2030功率放大电路、OCL功率放大器、丁类功率放大器、开关型稳压电路、晶体管开关特性、限幅器和钳位器、逻辑门电路特性参数测试、TTL集电极开路门与三态输出门的应用、集成芯片插座、元器件模块、逻辑电平输出、逻辑电平显示、单次脉冲源、连续脉冲源、六位数码管译码显示、单独共阴和共阳数码管、自由布线模块和FPGA实验模块等。可以完成直流电路、交流电路、数字电路、模拟电路、FPGA设计等实验项目。
14、凳子（3个）：外形尺寸（长×宽×高）≥360mm×260mm×450mm ，整体重量 3.4Kg；凳框采用厚度≥1mm，≥20mm×40mm 优质方钢管拼装后，通过激光自动焊接而成，静态强度承受力≥400Kg；顶部采用钣金圆弧压边内嵌高强度凳面，凳面采用 18mm 厚板材，采用圆弧加工后由肤感 模吸塑而成，符合E0级环保标准；凳框表面全自动脱脂、静电喷塑处理，采用黑色金属粉喷塑工艺，凳脚安装高分子树脂脚套。为保证质量，投标文件中提供生产工艺技术说明佐证。
15、配件
提供与实验设备相匹配的实验指导书、实验导线、FPGA下载器等。
四、实验项目
1、电工基础
（1）叠加原理的验证
（2）基尔霍夫定律的验证
（3）戴维南定理的验证
（4）诺顿定理的验证
（5）二端口网络测试
（6）互易定理的验证
（7）RC文氏桥选频网络特性测试
（8）RC双T选频网络特性测试
（9）受控源VCVS、VCCS、CCVS、CCCS的实验研究
（10）RLC串联谐振电路的研究
（11）RC一阶电路的响应测试
（12）二阶动态电路的响应测试
（13）电路元件伏安特性的测绘
（14）电位、电压的测定及电路电位图的绘制
（15）电压源与电流源的等效变换
（16）最大功率传输条件测定
（17）日光灯电路的连接及功率因数提高
（18）功率因数及相序的测量
（19）用三表法测量交流电路等效参数
（20）三相负载的星形联结
（21）三相负载的三角形联结
（22）三相电路功率的测量
2、模拟电路
（1）晶体管共射极单管放大器
（2）场效应管放大器
（3）射极跟随器
（4）负反馈放大电路
（5）差动放大器
（6）模拟运算电路
（7）有源滤波器
（8）电压比较器
（9）波形发生器
（10）RC正弦波振荡电路
（11）LC振荡电路
（12）OCL功率放大器
（13）TDA2030集成功率放大器
（14）丁类功率放大器
（15）串联型晶体管稳压电源
（16）线性集成直流稳压电源
（17）三端可调集成稳压电路
（18）晶闸管可控整流电路
（19）开关型稳压电路
3、数字电路
（1）晶体管开关特性、限幅器和钳位器
（2）TTL集成逻辑门电路特性参数测试
（3）CMOS集成逻辑门电路特性参数测试
（4）TTL集电极开路门与三态输出门的应用
（5）组合逻辑电路的分析与设计
（6）译码器及其应用
（7）数据选择器及其应用
（8）触发器及其应用
（9）计数器及其应用
（10）移位寄存器及其应用
（11）脉冲分配器及其应用
（12）单稳态触发器
（13）多谐振荡器
（14）占空比可调的多谐振荡器
（15）占空比与频率均可调的多谐振荡器
（16）施密特触发器
（17）可编程逻辑实验
五、电工电子技术配套教学资源（1套/批）
1.数字化立体教材软件平台
(1)平台基于云端的开放性平台，采用HTML 5网页技术开发，支持离线在线访问，可与学校数字化校园网互联互通，可无缝进行数据互传，可开放连接校园网网络接口，通过账号及密码可访问该资源，后台资源实时更新，支持手机端扫码访问。
(2)平台发布资源具有3D效果，支持文档搜索、复制、放大、缩小、打印、文档处理等功能。
(3)平台集成设备服务系统，可完成查看设备信息包含技术配置、使用说明，质检报告等，可完成设备远程保修及技术支持，通过文字描述、图片等寻求厂家技术服务；支持查看服务进度，支持评价及投诉。
(4)集成与设备配套的实验指导书，具有3D翻书效果，并有搜索、复制、放大、缩小、打印等功能；
(5)集成《电工电子技术基础》国家级规划教材，具有3D翻书效果，并有搜索、复制、放大、缩小、打印等功能；
(6)集成电工电子教学课件等；
(7)集成万用表应用训练仿真软件；
(8)可访问调用安全教育仿真软件；
(9)可访问调用电工实训仿真软件；
(10)可访问调用电工技能与实训仿真教学软件；
(11)可访问调用电子技能与实训仿真教学软件；
(12)可由一个统一的目录链接访问，方便管理。
2.电子电路仿真软件
本软件是依据职业院校电工电子相关专业教学计划和教学大纲要求而开发的仿真软件，包含常用工具、导线连接、仪器仪表、电路基础、数字电子技术、模拟电子技术、电子工艺等多个模块，可以根据学生学习进度选择相应的训练模块进行训练。
3.电子电路仿真平台：软件用于分析、设计和实时测试模拟电路、数字电路、VHDL、MCU和混合电路。
4.实验室配备壹套互联网+教学资源管理平台（投标时提供链接、账号、密码），所有功能为同一个平台集成，集学、仿、考、评、存、修六位一体。系统设置多种身份登录权限，可满足学员、教师、管理员等不同角色的使用要求。能够同时满足手机、微信小程序、平板和计算机等多终端设备的访问。系统共分六个模块：云图书馆模块、自主学习模块、在线仿真模块、学习考评模块、实验数据云管理模块、设备报修管理模块。
