LGZN-S201型智能控制设备运行与维护系统
品牌：理工伟业 咨询电话：010-82827827 82827835
一、设备概述

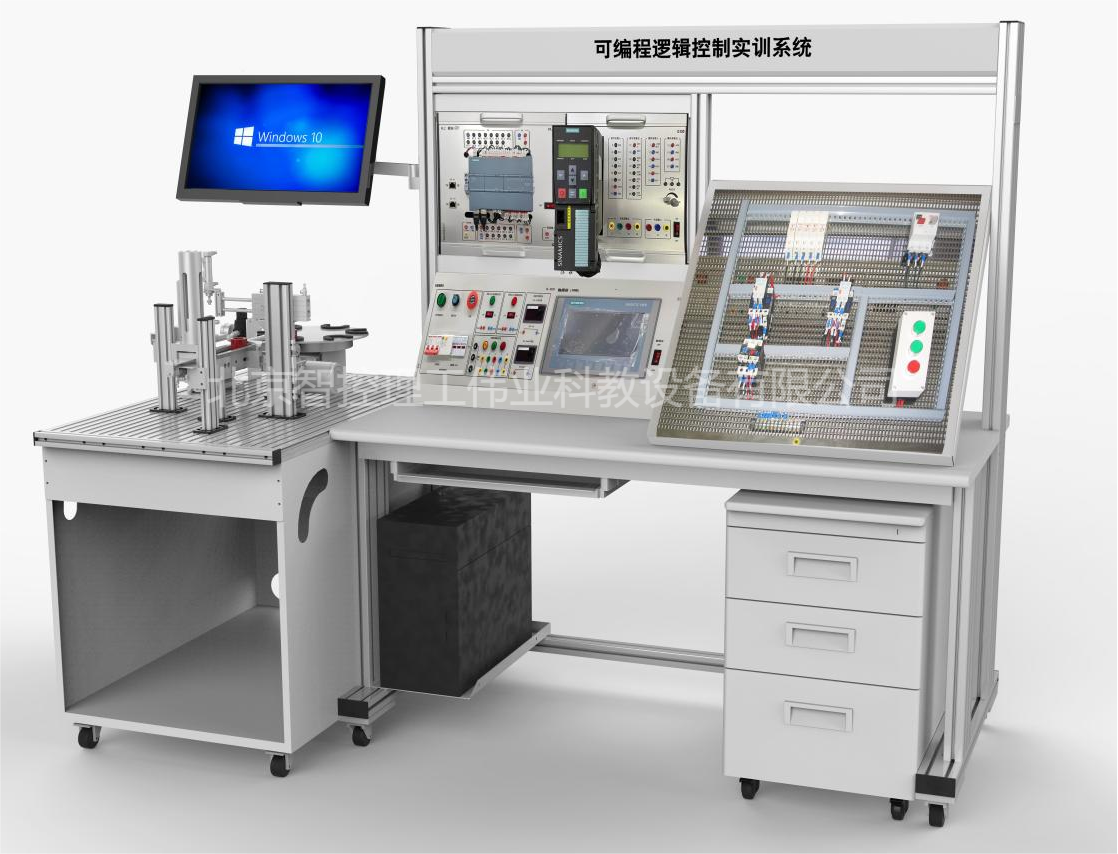

“LGZN-S201型智能控制设备运行与维护系统”，是针对目前大中专院校课程体系，同时考察当今工业控制发展状况而量身定做、设计的一款实训系统；该系统主要包含PLC、变频器、工业仿真控制模型等诸多模块。控制核心器件如PLC、变频器等均采用当今控制行业的知名品牌，控制模型也是按照当今工业生产中使用率最高的设备，按照一定比例缩放制作而成，其动作流程、工艺流程均贴近工业现场；设备涉及到的控制电路也是目前比较常用的一些经典的控制电路。设备整体贴近现实，让学生做到身临其境的感知，加快对知识的掌握和转化，达到工业与教学相结合的良好的教学效果。
“LGZN-S201型智能控制设备运行与维护系统”，设备整体采用工业铝型材搭建而成，桌面采用高密度符合材料制作，具备良好的耐磨、防滑、绝缘等效果。台体下方设有主机支架和万向轮，可放置电脑主机和方便设备的移动。设备侧面放有可伸缩式电脑屏幕支架。设备实操模块采用挂箱式结构，使用时挂靠在设备上。
二、设备特点
1、设备采用工业铝型材搭建而成，设备整体轻便、美观大方；设备底部带轮，方便设备的移动和摆放。
2、设备的核心部件采用知名品牌、与时俱进。所涉及实训内容均是当今主流，保证技术的前沿性。
3、设备具备多种人身安全防护，多个方面确保操作人员的人身安全。
4、设备采用模块化设计，操作区域可更换不同模块，灵活性强、扩展性好，便于设备的升级和节约实训成本。
三、技术参数
1、使用电源：三相五线制AC380V±10％ 50Hz
2、设备尺寸：不小于1350*700*1450mm
3、装置容量：≤1.5KVA
4、使用环境：-5℃--40℃，相对湿度：＜90％（RH），海拔＜3000M
5、输出电源：三相AC380V，单相AC220V，直流DC24V
6、安全防护：具备过载、短路、漏电等多重防护，同时还具备急停、钥匙开关等安全措施
四、核心器件介绍
1、台体
采用工业铝型材与钣金相结合搭建，设备底部带轮。桌面采用高密度复合木板制作而成，设备设有主机托盘和屏幕壁挂支架。台体集成主控电源箱。电源箱可输出交流三相AC380V电源，交流AC220V电源，直流DC24V电源，结构采用钣金焊接喷塑而成，具备良好的防腐绝缘特性，电源箱上具备主控器件、状态指示、电源输出插座等。
2、PLC模块
主机选用西门子S7-1200系列PLC中的1214C，紧凑型 CPU，DC/DC/DC， 机载 I/O： 14 个 24V DC 数字输入；10 个 24V DC 数字输出； 2 AI 0-10V DC， 电源：直流 20.4-28.8V DC， 程序/数据存储器 100 KB；集成一个RJ45网口，支持S7、PROFINET、TCP/IP等协议的工业以太网通讯。
该PLC同时还扩展一个8路8出的数字量模块，用于对主机IO点的一个拓展。
变频器模块：变频器选用西门子G系列中的G120；SINAMICS G120 变频器的设计针对三相交流电机，用于实现精确而又经济的转速/转矩控制。其中功率单元选用PM240-2，输入AC380V，功率0.55(0.37）KW/轻载/重载；控制单元选用CU240E-2PN，集成6路数字量输入，2路模拟量输入，3路数字量输出，2路模拟量输出。支持PROFINET通讯。操作面板采用BOP-2。
3、触摸屏模块
选用昆仑通态（MCGS）TPC7032Kt，它是 CPU为4核 800M Hz的高性能嵌入式一体化触摸屏，该产品设计采用了10.2英寸高亮度TFT液晶显示屏（分辨率1024×600），四线电阻式触摸屏（分辨率4096×4096）。同时还预装了mcgsPro嵌入式组态软件（运行版），具备强大的图像显示和数据处理功能，丰富的通讯接口。其中集成一个100兆以太网口，一个DB9针串口（232/485复用），两个USB口。
4、孔板
提供一个有钣金冲孔喷塑制作而成的网孔板。
5、半实物单元
带供料功能的装配机构，装配工件与分拣机构物料匹配主要由供料机构、旋转送料机构、装配机构、放料台、带保护接线端子单元等组成。该单元将料仓内的工件在送料抬上进行装配。
使用过程中需用到机电一体化专业学习中所涉及的诸如电机驱动、机械传动、气动控制、可编程控制器应用技术、传感器等多项应用技术，为学生提供了一个典型的系统综合实训环境，使学生掌握的各项专业知识得到全面、综合地加深巩固并灵活应用。本单元执行机构主要三相异步电机、直流电机以及气动回路组成。
1、料仓结构
主要由筒形料仓、气动推手、检测传感器以及固定支架组成。可实现料块检测、供料、送料等功能。
2、物料装配结构
主要由气动推缸、气手指、吸盘、检测传感器以及支架等组成，主要用于为料块装配盖子。
3、皮带运输单元
主要由皮带传输机构、三相异步电机、同步带、支架等组成，主要作用是对物料的运输。
4、仓储模块
主要由转盘、直流电机、仓位、传感器等组成，主要用于仓库入库功能控制。
6、气源
电源AC220V，最大压力0.7MPA，容量24L
五、配置清单（单工位）
设备主要配置
|
编号 |
名称 |
规格型号 |
数量 |
备注 |
|
1 |
台体 |
DLPLC-SIMKZ |
1套 |
|
|
2 |
电源箱 |
DLPLC-SIMKZ-DY |
1套 |
安装在台体上 |
|
3 |
PLC挂箱 |
西门子1214C |
1台 |
|
|
4 |
变频器挂箱 |
G120 |
1套 |
含功率、控制、操作单元 |
|
5 |
触摸屏 |
TPC7032Kt |
1台 |
内置在电源箱 |
|
6 |
网孔板 |
|
1个 |
|
|
7 |
测试线 |
|
1套 |
|
|
8 |
实训指导书 |
|
1本 |
|
|
9 |
半实物单元 |
|
1套 |
|
|
10 |
气泵 |
AC220V/0.7MPA/24L |
1台 |
|
元器件列表
|
编码 |
名称 |
型号 |
数量 |
备注 |
|
1 |
断路器 |
3P 10A |
1 |
|
|
2 |
断路器 |
2P 6A |
1 |
|
|
3 |
熔断器 |
RT18-32 |
5 |
|
|
4 |
熔芯 |
5A |
3 |
|
|
5 |
熔芯 |
2A |
2 |
|
|
6 |
交流接触器 |
CJX2S-0910,AC220V |
4 |
|
|
7 |
热继电器 |
JRS1D-25 0.63-1A |
1 |
|
|
8 |
中间继电器 |
两开两闭，DC24V |
4 |
|
|
9 |
辅助触点 |
F4-22 |
4 |
|
|
10 |
行程开关 |
直动式 |
3 |
|
|
11 |
时间继电器 |
通电延时，AC220V |
1 |
|
|
12 |
导轨 |
|
3根 |
|
|
13 |
线槽 |
3030 |
2米 |
|
|
14 |
端子 |
ST2.5 |
50节 |
|
|
15 |
堵头 |
|
4个 |
|
|
16 |
短接片 |
|
3条 |
|
|
17 |
按钮盒 |
4孔 |
2 |
|
|
18 |
自复位按钮 |
一开一闭，黄 |
1 |
|
|
19 |
自复位按钮 |
一开一闭，红 |
1 |
|
|
20 |
自复位按钮 |
一开一闭，绿 |
2 |
|
|
21 |
指示灯 |
红，AC220V |
1 |
|
|
22 |
指示灯 |
黄，AC220V |
1 |
|
|
23 |
指示灯 |
绿，AC220V |
2 |
|
|
24 |
两位置旋钮 |
一开一闭 |
1 |
|
|
25 |
三相异步电机 |
AC380V,180W |
1 |
|
工具列表
|
编号 |
名称 |
规格 |
数量 |
备注 |
|
1 |
小一字螺丝刀 |
3*75mm |
1 |
得力 |
|
2 |
大一字螺丝刀 |
6*100mm |
1 |
得力 |
|
3 |
大十字螺丝刀 |
6*100mm |
1 |
得力 |
|
4 |
斜口钳 |
6寸 |
1 |
得力 |
|
5 |
尖嘴钳 |
6寸 |
1 |
得力 |
|
6 |
剥线钳 |
|
1 |
得力 |
|
7 |
压线钳 |
压针型鼻 |
1 |
得力 |
|
8 |
万用表 |
|
1 |
得力 |
六、可完成的实验项目
1、PLC基本指令练习
2、基于PLC控制的变频器多段速控制
3、基于PLC控制的变频器启停、正反转控制
4、基于PLC与变频器的PROFINET通讯控制
5、基于PLC控制的电机正反转
6、PLC与触摸屏通讯实验
7、于外部电位器控制的变频器开环调速
8、基于外部按钮控制的变频器多段速
9、基于BOP-2面板控制的变频器启停
10、变频器参数设置实验
11、基于外部按钮控制的变频器启停、正反转实验
12、触摸屏组态实验
13、触摸屏与PLC、变频器综合应用
14、三相异步电动机的直接启动控制
15、三相异步电动机接触器点动控制线路
16、三相异步电动机接触器自锁控制线路
17、Y-△启动自动控制线路
18、接触器联锁的三相异步电动机正反转控制线路
19、按钮联锁的三相异步电动机接触器正反转控制线路
20、双重联锁的三相异步电动机正反转控制线路
21、三相异步电动机能耗制动控制线路
22、三相异步电动机的多地按制
23、工作台自动往返控制线路
24、PLC 控制电动机点动和自锁控制
25、PLC控制电动机手动正反转控制
26、PLC控制电动机带延时正反转控制
27、PLC控制电动机两地启动停止控制
28、PLC控制电动机顺序控制
29、PLC控制电动机星/三角启动自动控制
30、PLC控制电动机星/三角启动手动控制
31、基于PLC控制的皮带传输控制
32、基于PLC控制的物料组装控制
33、基于PLC控制的物料加过程控制
