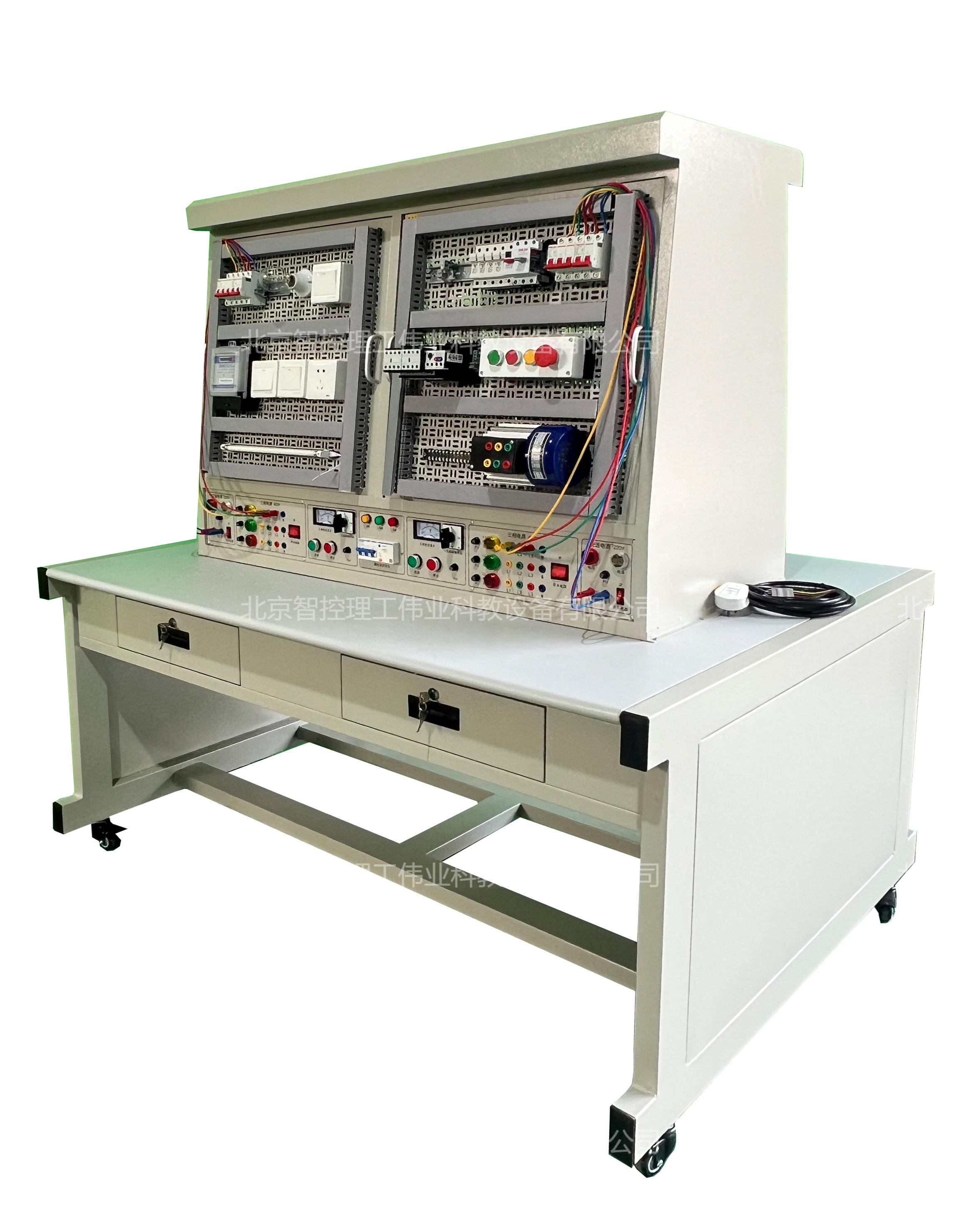

LGWK-DY04C型低压电工实操考核设备（4工位）
品牌：理工伟业 咨询电话：010-82827827 82827835
一、概述
LGWK-DY04C型低压电工实操考核设备主要由实训桌、网孔板组成，符合特种行业低压电工考核要求：三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）、三相异步电动机正反转控制线路的接线及安全操作（K22）、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作、单相电能表带照明灯的接线及安全操作（K24）、导线连接（K25）操作者根据实训线路进行元器件的布局、安装、走线。接近工业现场，有利于培养学生的动手能力和操作技能。实训项目可自行确定，根据所选项目选择相应的元器件。其是大中专院校、职业学校、技术及培训机构学生实训和电工考证的理想考核设备。
二、特点
2.1、电气控制线路元器件都装在网孔板上，操作方便、灵活、更换快捷、易扩展功能或开展新实训项目。
2.2、操作台只需三相四线交流电源即可投入使用，占地面积小，节约用房，减少管理人员及基建投资。
2.3、每组设有电流型漏电保护器，一旦发生即可自动切断电源。能确保设施和操作者安全。各电源输出均有监视功能，各测量仪表也均有可靠的保护功能。
2.4、实训台为双组型，两个学生可同时进行实训，电源及保护独立，互不干扰。
三、技术性能
3.1、工作电源：三相四线（或三相五线）～380V±5% 50Hz
3.2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3.3、装置容量：＜1.5KVA
3.4、重量：＜200Kg
3.5、外形尺寸：1600mm×1100mm×1690mm（双面）
四、实训台配备
4.1、提供线电压380V和相电压220V两种电源，输入、输出有指示灯和电压表指示工作状况。
4.2、交流仪表
①交流电流表2只 ②交流电压表2只
4.3、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板。配有2个抽屉。
4.4、760*600mm网孔板4块可以互换，采用优质钢板数控机床冲孔，表面喷塑。
五、参考实训项目
5.1、三相异步电动机单向连续运转(带点动控制)的接线及安全操作（K21）
5.2、三相异步电动机正反转控制线路的接线及安全操作（K22）
5.3、带熔断器(断路器)、仪表、互感器的电动机控制线路的接线及安全操作（K23）
5.4、单相电能表带照明灯的接线及安全操作（K24）
5.5、导线连接（K25）
六、配置清单
6.1、K21、配置清单
|
序号 |
名称 |
型号 |
数量 |
|
1 |
三相电源开关 |
DZ47-63 3P D63 |
1个 |
|
2 |
两相电源开关 |
DZ47-63 2P D40 |
1个 |
|
3 |
交流接触器 |
CJX2-1201及辅助触点F4-22 |
1个 |
|
4 |
热继电器 |
NR4-63/1.6-2.5 |
1个 |
|
5 |
熔断器（含5A熔芯） |
RT28-32 |
5只 |
|
6 |
断路器 |
DZ108-20 |
1只 |
|
7 |
急停按钮 |
|
1个 |
|
8 |
组合按钮（带3位按钮盒） |
NP2-BA45 Ф22 |
1个 |
|
9 |
三相异步电动机 |
180W/380V |
2台 |
|
10 |
接线端子 |
TB-1512 |
3条 |
|
11 |
实验接线 |
Φ4护套自锁线（5色） |
10条 |
|
12 |
线槽 |
25*25mm |
2米 |
6.2、K22配置清单
|
序号 |
名称 |
型号 |
数量 |
|
1 |
三相电源开关 |
DZ47-63 3P D63 |
1个 |
|
2 |
两相电源开关 |
DZ47-63 2P D40 |
1个 |
|
3 |
交流接触器 |
CJX2-1201及辅助触点F4-22 |
1个 |
|
4 |
热继电器 |
NR4-63/1.6-2.5 |
1个 |
|
5 |
熔断器（含5A熔芯） |
RT28-32 |
5只 |
|
6 |
断路器 |
DZ108-20 |
1只 |
|
7 |
急停按钮 |
|
1个 |
|
8 |
组合按钮（带3位按钮盒） |
NP2-BA45 Ф22 |
1个 |
|
9 |
三相异步电动机 |
180W/380V |
2台 |
|
10 |
接线端子 |
TB-1512 |
3条 |
|
11 |
实验接线 |
Φ4护套自锁线（5色） |
10条 |
|
12 |
线槽 |
25*25mm |
2米 |
6.3、K23配置清单
|
序号 |
名称 |
型号 |
数量 |
|
1 |
三相电源开关 |
DZ47-63 3P D63 |
1个 |
|
2 |
两相电源开关 |
DZ47-63 2P D40 |
1个 |
|
3 |
交流接触器 |
CJX2-1201及辅助触点F4-22 |
1个 |
|
4 |
热继电器 |
NR4-63/1.6-2.5 |
1个 |
|
5 |
熔断器（含5A熔芯） |
RT28-32 |
5只 |
|
6 |
断路器 |
DZ108-20 |
1只 |
|
7 |
急停按钮 |
|
1个 |
|
8 |
组合按钮（带3位按钮盒） |
NP2-BA45 Ф22 |
1个 |
|
9 |
补偿电容 |
BZMJ0.4-16-3 |
1组 |
|
10 |
电流互感器 |
LMZJ1-0.5 50/5 |
1组 |
|
11 |
接线端子 |
TB-1512 |
3条 |
|
12 |
电流表 |
6L2 5A |
1只 |
|
13 |
实验接线 |
Φ4护套自锁线（5色） |
10条 |
|
14 |
线槽 |
25*25mm |
2米 |
6.4、K24配置清单
|
序号 |
名称 |
型号 |
数量 |
|
1 |
三相电源开关 |
DZ47-63 3P D63 |
1个 |
|
2 |
两相电源开关 |
DZ47-63 2P D40 |
1个 |
|
3 |
交流接触器 |
CJX2-1201及辅助触点F4-22 |
1个 |
|
4 |
热继电器 |
NR4-63/1.6-2.5 |
1个 |
|
5 |
断路器 |
DZ108-20 |
1只 |
|
6 |
急停按钮 |
|
1个 |
|
7 |
组合按钮（带3位按钮盒） |
NP2-BA45 Ф22 |
1个 |
|
8 |
电能表 |
DDS666型单相电子式电能表 |
1台 |
|
9 |
单控开关 |
86型单开单控 |
1个 |
|
10 |
日光灯 |
T4型28W |
1套 |
|
11 |
5孔插座 |
86型 |
1个 |
|
12 |
低压配电箱 |
塑料小型 |
1个 |
|
13 |
电流表 |
6L2 5A |
1只 |
|
14 |
灯座 |
|
1只 |
|
15 |
灯泡 |
|
1只 |
|
16 |
开关 |
86单开双控 |
2只 |
|
17 |
插座 |
86 5P插座 |
1只 |
|
18 |
实验接线 |
Φ4护套自锁线（5色） |
10条 |
|
19 |
线槽 |
25*25mm |
2米 |
