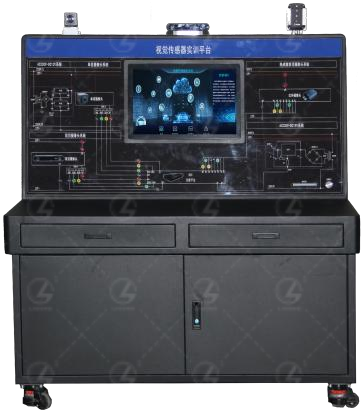

LGX-N019型视觉传感器实训台
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品概述
视觉传感器实训台由单目摄像头、双目摄像头、红外摄像头、计算平台、人机交互系统等组成，配置双实操工位，工位绘制电路图和安装信号检测端子。搭载19寸工业专用显示器、配置可调节的相机安装支架，可以进行车载单目、双目、红外摄像头的装配、调试、标定、测试、数据解析、算法验证和故障检修等实训。实现车载摄像头的结构原理、行人识别、交通标志识别、交通信号灯识别、车道线识别、红外夜视等功能的教学。适用于智能网联汽车相关专业视觉传感器的教学科研。
二、产品功能
1.展示单目摄像头、双目摄像头、红外摄像头的工作原理。
4.能够进行单目摄像头、双目摄像头、红外摄像头的装配操作。
5.能够进行单目摄像头、双目摄像头、红外摄像头的调试操作。
6.能够进行单目摄像头、双目摄像头、红外摄像头的标定操作。
7.能够进行单目摄像头、双目摄像头、红外摄像头的性能测试。
8.能够进行单目摄像头、双目摄像头、红外摄像头的数据解析。
9.能够进行单目摄像头、双目摄像头、红外摄像头的算法验证。
10.能够设置单目摄像头、双目摄像头、红外摄像头故障检修。
11.能够实现行人识别、交通标志识别、交通信号识别、车道线识别的功能测试验证。
12.能够实现红外夜视功能的测试验证。
13.人机交互界面具备标定模块，通过标定模块可对单目相机、红外相机、双目相机配置标定。
14.具备智能化故障设置及考核功能，可对主要信号电路设置断路、短路、偶发、接触不良故障。
15.提供3种车载相机结构原理、装配调试及标定测试等配套教学资源。
三、实训项目
1.单目摄像头、双目摄像头、红外摄像头的结构认知。
2.单目摄像头、双目摄像头、红外摄像头的装配。
3.单目摄像头、双目摄像头、红外摄像头的调试。
4.单目摄像头、双目摄像头、红外摄像头的标定。
5.单目摄像头、双目摄像头、红外摄像头的数据解析。
6.单目摄像头、双目摄像头、红外摄像头故障检修。
7.单目摄像头、双目摄像头、红外摄像头目标识别功能的调试和测试。
8.基于单目相机的行人车辆识别、交通标识识别、车道线识别等功能测试。
9.基于双目深度视觉的障碍物距离测试包含行人识别、车辆识别、交通标识识别等功能测试。
四、技术参数
1.单目摄像头
像素大小：1920*1080
帧率：1920*1080\30fps、1280*720\30fps、640*480\30fps
信噪比：40dB
功率：1.5W
工作电压：5V
工作电流：150mA
分辨率：640*480、1280*720、1280*1024、1920*1080
输出格式：MJPG\YUY2
影像处理：自动曝光ACE\自动白平衡AEB\自动增益AGC
对焦方式：定焦\手动调焦
接口：USB2.0
支持协议：支持标准UVC通信协议
工作温度：0~60℃
低照度：0.01 lux
动态范围：76 dB
2.双目摄像头
基线：12CM
镜头焦距：8mm
动态范围：120DB
分辨率：1280×720
测距范围：3m-100m
图像输出格式：YUV422
视场角：水平38°、垂直21°
可调俯仰角度：70°-90°
IMU：包含3轴陀螺仪和3轴加速度计
3.红外摄像头
红外分辨率：256×192@12μm
热灵敏度：45mK@30°C
热成像镜头3.2mm;56°×42°
测温范围：低温模式:-20°C到150°C,高温模式:-20°C到550°C
测温精度:±2°C或±2%(取大值)
视频压缩标准：H.265;H.264;MJPEG三种标准切换设置
网络协议：IPv4/IPv6,HTTP,SMTP,RTSP,TCP,DHCP,ONVIF(支持自动
搜索设备,RTSP视频流,设备控制)
电源接口:DC12V±25%POE(802.3 at)
网络接口:1个,100M/1000M以太网口
工作温度:-30°C~+60°C
功耗:3.5W
4.显示屏
输入端口：HDMI，VGA，DVI
屏幕尺寸：19.1寸
屏幕类型：TFT LCD
屏幕比例：16：10
亮度：300nit
对比度：1000:1
响应时间：6.5ms
显示色彩：16.7M
清晰度：1440*900
控制方法：鼠标
电源：12V/4A
总功率：35W
产品重量：5KG
工作温度：-10℃-60℃
5.计算平台
CPU：第13代酷睿i7-13620H 10核心16线程
内存：16G
GPU：NVIDIA RTX 4060独立显卡8GB GDDR6显存
工作电源：19.5V，11.79A，230W，AC-DC电源适配器
接口配置：3×USB端口、1×RJ45、Wireless-AX 201
输入电压：AC220V
设备规格：165*259.5*45.6mm（长*宽*高）
6.实训台参数
能源类型：220V AC
尺寸：1300*730*1400mm
移动与固定：采用福马轮，调节螺母切换移动和固定状态
五、基本配置
1.实训台架
2.CAN分析仪
3.单目摄像头
4.键盘
5.显示器
6.双目摄像头
7.鼠标
8.上电开关
9.红外线摄像头
10.计算平台
11.USB3.0扩展
12.继电器模块
13.插线板
