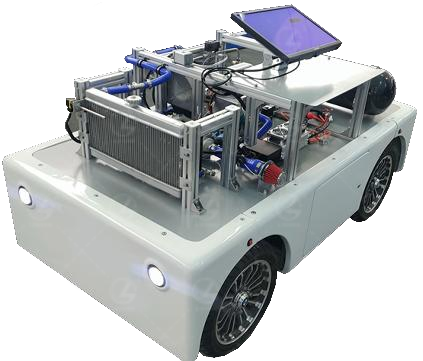

LGX-N018型氢动力汽车技术实训平台
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品概述
氢动力汽车技术实训平台由氢燃料电池系统和线控底盘系统组成，其中氢燃料电池系统由氢气供气子系统、空气供气子系统、热管理子系统以及电气子系统组成，氢燃料电池系统为开放式设计，可用于氢燃料电池系统结构组成介绍、工作原理讲解、电气故障检修、控
制算法开发等教学、竞赛活动。它有助于学生理解氢燃料电池系统的结构和工作原理，提供故障检修和控制算法开发的技能培训。适用于新能源相关专业的教学科研。
二、产品功能
1.展示氢燃料电池及其混合动力系统结构及工作原理。
2.能进行氢燃料电池空气供给子系统、氢气供给子系统、热管理子系统和电气子系统的装配操作。
3.能进行氢燃料电池空气供给子系统、氢气供给子系统、热管理子系统和电气子系统的调试操作。
4.能实现氢燃料电池各子系统温度、压力、流量、电压、电流等状态实时监测及图表显示。
5.能实现氢燃料电池各子系统执行机构实时调控。
6.能进行氢燃料电池系统电气及通信故障设置与恢复。
7.能进行氢燃料电池系统电气及通信系统电路检测。
8.支持开展氢燃料电池系统及动力电池极化特性、输出特性等测试。
9.支持开展CAN报文数据解析。
10.支持一对多服务器统一下发故障信息。
11.提供燃料电池混合动力系统结构原理、电气原理图等配套教学资源
三、实训项目
1.氢燃料电池混合动力车辆结构认知
2.氢燃料电池极化特性测试——极化曲线
3.氢燃料电池极化特性影响因素测试——进气压力
4.氢燃料电池极化特性影响因素测试——工作温度
5.氢燃料电池效率特性测试——寄生功耗及电效率
6.氢燃料电池氢气供给系统测试——基本特性
7.氢燃料电池空气供给系统测试——基本特性
8.氢燃料电池空气供给系统测试——过氧比
9.氢燃料电池热管理系统测试——基本特性
四、技术参数
1.液冷型氢燃料电池系统
类型：液冷型质子交换膜燃料电池
电池输出电压：覆盖43-72V
电池额定功率：≥3kW
工作环境温度：-5~40℃
工作环境湿度：10%~95%
电池运行温度：35℃~72℃
反馈传感信号：
空气供给：进气流量、进气压力、进气温度、鼓风机转速。
氢气供给：供氢压力。
热管理：进(出)堆冷却液温度、进(出)散热器冷却液温度、进(出)散热器空气温度、冷却液流量、冷却液压力、水泵转速、散热风机转速。
燃料电池：电堆输出电流、电堆输出电压。
2.供氢系统
类型：铝合金内胆碳纤维缠绕瓶
容积：20L
储氢压力：35MPa
供氢压力：0.5~0.75bar
工作温度：-40~70℃
3.DC/DC变换器
额定功率：3kW
低压输入端：覆盖43~65V
高压输出端：覆盖68~78V
4.能量管理控制器
供电：12V
通讯：CAN2.0B/串口
5.冷却水泵：
额定电压(V)：24
供电电源类型：直流电源
6.增压鼓风机
额定功率(W)：185
额定电压(V)：24
供电电源类型：直流电源
7.鼠标键盘
连接性：USB无线
兼容性：Windows
8.工控机
运行内存：16G
硬盘：512G（固态）
CPU:配置不低于Intel I5 8265U
操作系统：Windows
9.线控移动底盘系统技术参数
1）.底盘参数
能源类型：纯电动
慢充时间(小时)：4
电机峰值功率(kW)：6
长*宽*高(mm)：1835*1000*720mm
轴距(mm)：1200
轮距(mm)：955
底盘材质：6061（高强度铝合金）
转向形式：前轮转向
制动方式：线控液压制动
2）.电机与电池参数
最大输出功率(kW)：6kW
最大转矩电流(A)：40
额定电压(V)：72
3）.转向系统参数
最大输出功率(W)：840
额定电压(VDC)：12
转动方向：双向
转向机转向范围：-124°to 124°
4）.制动系统参数
额定功率(W)：170
额定电压(VDC)：12
额定电流(A)：14
5）.电池Pack参数
动力电池容量(Ah):31.5
动力电池过放保护方式:BMS+继电器方案
控制电路电池类型:电池PACK内部DCDC
控制电路电池额定电压(V):12-
动力电池过充保护方式:BMS
均衡方式:BMS主动均衡:
充电方式:AC220慢充
充电时间(h):6
冷却方式:自然冷却。
通讯协议:can2.0b扩展
通讯速度E(k/s):250
电池类型:磷酸铁锂。
6）.遥控器参数
遥控器名称:DX01底盘无线遥控器
遥控器频段:433MHz
遥控器供电方式:3×1.5V式五号干电池供电
接收机供电:12-24V DC宽压供电
接收机通讯接口:CAN接口
遥控器操作按键:摇杆×6；两段拨动开关×1；三段拨动开关×
2；按钮×1；三段旋钮开关×2；
遥控器显示器:LCD显示屏
通讯距离:300m
五、基本配置
1.线控底盘
2.蓄电池
3.空气供应子系统
4.氢气供应子系统
5.热管理子系统
6.电气子系统
7.燃料电池输出DCDC
8.鼠标
9.键盘
10.显示器
11.工控机
12.检测面板
