煤电钻综合保护实训装置
一、概 述
煤电钻综合保护装置是在煤矿井下，对手持式煤电钻进行远距离启动和停止控制，并具有过载、短路、检漏等功能。“煤电钻综合保护实训装置”是根据实际ZBZ系列矿用隔爆型煤电钻综合保护装置的电气线路进行设计的，工作原理和功能与实际矿井应用的一样。本装置中设置了多个常见故障点，学员通过本装置的培训掌握煤电钻保护装置的故障检测与维修，使学员熟悉故障的检测方法和维修技能。本装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训，以及矿山维修电工的等级考核。

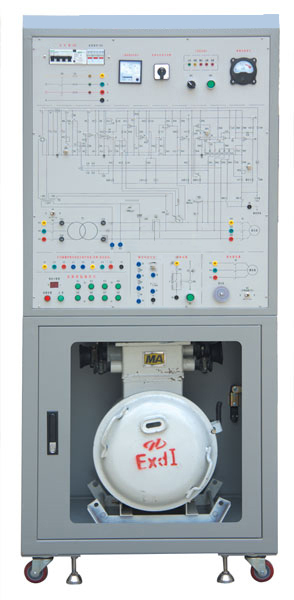

煤电钻综合保护实训装置采用柜式结构，柜子上部分为铝面板，面板上绘制有电气原理图，并引出相应观测孔，以供学生测试分析用。下部分可放置ZBZ系列矿用隔爆型煤电钻综合保护装置实物（用户可以根据教学需要进行选配，若不配也可作为储物柜使用），实物可配合铝面板上的资源进行短路、漏电、电缆绝缘、煤电钻的远方启停控制等试验。
二、技术性能
输入电源：三相四线～380V±10% 50Hz
工作环境：环境温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
相间短路装置分断时间：＜0.1s
单相漏电整定电阻：2kΩ±20%
单相漏电闭锁电阻：4kΩ±20%
单相经1kΩ电阻接地装置分断时间：＜0.25s
绝缘告警 10kΩ，误差±20％
装置容量：＜1kVA
三、装置配置
四、实训内容
熟悉煤电钻综合保护装置的工作原理
熟悉煤电钻综合保护装置常见故障的排除方法
煤电钻综合保护装置是在煤矿井下，对手持式煤电钻进行远距离启动和停止控制，并具有过载、短路、检漏等功能。“煤电钻综合保护实训装置”是根据实际ZBZ系列矿用隔爆型煤电钻综合保护装置的电气线路进行设计的，工作原理和功能与实际矿井应用的一样。本装置中设置了多个常见故障点，学员通过本装置的培训掌握煤电钻保护装置的故障检测与维修，使学员熟悉故障的检测方法和维修技能。本装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训，以及矿山维修电工的等级考核。
煤电钻综合保护实训装置采用柜式结构，柜子上部分为铝面板，面板上绘制有电气原理图，并引出相应观测孔，以供学生测试分析用。下部分可放置ZBZ系列矿用隔爆型煤电钻综合保护装置实物（用户可以根据教学需要进行选配，若不配也可作为储物柜使用），实物可配合铝面板上的资源进行短路、漏电、电缆绝缘、煤电钻的远方启停控制等试验。
二、技术性能
输入电源：三相四线～380V±10% 50Hz
工作环境：环境温度-10℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
相间短路装置分断时间：＜0.1s
单相漏电整定电阻：2kΩ±20%
单相漏电闭锁电阻：4kΩ±20%
单相经1kΩ电阻接地装置分断时间：＜0.25s
绝缘告警 10kΩ，误差±20％
装置容量：＜1kVA
三、装置配置
| 序号 | 名称 | 型号 | 数量 | 备注 |
| 煤电钻综合保护装置 | LG-B型 | 1台 | ||
| 煤电钻电机 | 1台 | |||
| 万用表 | MF47 | 1只 | 用户自配 | |
| 矿用隔爆型煤电钻综合保护装置实物 | ZBZ系列 | 1台 | 用户选配 |
熟悉煤电钻综合保护装置的工作原理
熟悉煤电钻综合保护装置常见故障的排除方法
