工业自动化网络实训装置（西门子）

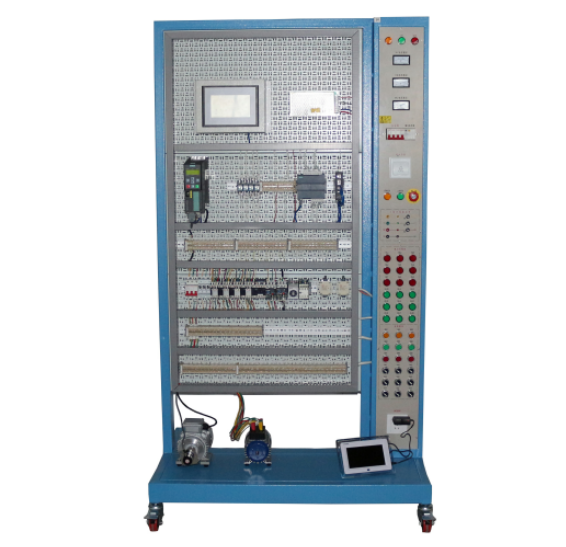

工业自动化网络实训装置*新技术，采用西门子品牌的S7-1200系列PLC作为核心控制器与实训对象，安全可靠性高。可以进行可编程控制器基本指令练习、多种控制对象的控制、触摸屏、变频器的联机控制等项目实验。为电工技术与自动化控制实践提供良好的教学平台，具有安全的实训操作环境。装置充分体现了现代工业电气自动化及电工技术在工业现场的应用,控制和实训设备涵盖了PLC、变频器、交流异步电机、人机界面和组态软件等多种技术,通过对自动化及电气设备的安装、接线、调试诊断，PLC、组态软件和触摸屏的编程、调试以及设备整体调试任务的实施，能较好地完成对工业电气自动化技术的相关技能训练。可满足各类职业院校、职业教育培训机构对全集成工业自动化系统的安装、调试、维护及诊断的实训教学和培训。

设备包含的网络：Ethernet网络：将实训室中1台S7-1200 PLC中的以太网接口、外部上位机的以太网络接口通过网络交换机相连接，构成Ethernet网络。同时可将实训室所有工控机通过网络交换机相连接，构成局域网网络。MCGS组态，实现PLC之间点对点的通信。
一、概述
控制系统整体采用钢材结构框架+网孔板实训模块结构，在网孔板上固定安装PLC、触摸屏、变频器等目前工业控制系统上*常用的设备，目的是使操作者通过技能实训，掌握工业电气自动化技术的应用。系统采用工业以太网等现场总线网络架构，实现网络的实训。
装置由实训网孔板控制屏、控制对象、交流电机等组成。
1、实训台尺寸为：1200mm×2100mm×700mm，网孔板采用“交叉式”开孔，结构合理，表面处理细致。
2、安全电源管理：实训人员需要实训设备通电时通过安装在电源安全管理控制器件上的按钮发出接通电源请求指令（通电请求接通状态有灯光显示）；配置显示屏将实训设备号指令传输到显示屏显示，同时发出语音提示告知指导教师设备号；多个实训人员按下通电请求按钮后，显示屏依次自动将设备号进入循环显示状态（显示时间可设置）；指导教师通过手持电子装置实训设备电源（工作接通状态有灯光显示）；指导教师按停止按钮可以切断设备电源（工作接通状态熄灭）；具有电源短路保护功能；教室总开关不跳闸，不影响其余考生考核。
3、该实训屏上配置有三相电源、电压显示仪表、电源指示灯、保险丝、以太网接口、交换机安装支架、电机安装架等。
二、配置清单

序号	名称	型号	数量
1	可编程控制器（PLC）	S7-1200系列CPU1214C，输入输出点（14/10）	1台
2	变频器	G120系列变频器 0.55KW。(PN接口,带编码器模块)	1台
3	触摸屏	MCGS 7吋,以太网	1台
4	三相异步电动机	功率550W，交流380V (带增量式编码器)	1台
5	电源模块	三相电源保护及电源指示、保险丝等	1套
6	输入单元模块	16个数字量输入单元（8个按钮、8个钮子开关）	1套
7	输出单元模块	16个数字量输出单元（8个红色、8个绿色）	1套
8	交流接触器模块	满足电机星/三角（Y/△）、正反转等常规电机运转实训	1套
9	中间继电器转换模块	4个中间继电器，用来转接强弱电信号	1套
10	实训模块	详见其他配套模块	1套
11	电源	DC24V直流电源模块	1套
12	以太网	以太网4口路由器	1套

三、设备功能
1、该设备配备了触摸屏MCGS 7吋，用来该设备的数据显示及操作等功能。
2、触摸屏具有多种功能：真实展示过程的图形显示屏，操作及控制按钮的设置与制作，各个功能状态的监控与操作等等可视化操作的信息平台。同时报警系统、配方管理、趋势功能及语言切换。因此，用户能够从可视化的优势（例如，经改进的过程质量）中获益，即便对于简单应用也是如此。该触摸屏可以轻松的连接到其他控制系统。与西门子PLC 完美结合，使整个系统在硬件和软件上达到*优化。具有非常高的对比度，在光线很差的情况下也能方便查看。
3、S7-1200PLC系统描述：实训设备上配备S7-1200系列PLC，即CPU1214C，其目的是：对学生能进行基本的入门级逻辑编程技能培训。了解控制对象的类型，开关量的基本知识，控制任务的分析评估方法，PLC 控制系统设计的基本原则与要求，PLC 系统设计流程图的图例及绘制规则，PLC 机型的选择原则，开关量输入/输出单元的选择原则，PLC 电源模块的选择原则，模拟量输入/输出单元的使用方法，电气设备现场安装与施工的基本知识，PLC 及外设安装环境与布线的注意事项，PLC 故障自诊断的功能等。
4、变频器G120描述：该设备配备了G120变频器,这里学生可以了解掌握变频器的结构、原理，变频器的安装与接口端子的使用、变频器的通信、变频器自身参数的设置，及变频器中电机运行参数（加速、减速、变速、力矩控制）的设置与优化。
专用交流教学电机，采用安全防护底座设计，功率匹配于变频器。采用三相异步电动机按国家标准设计制造，具有高效、节能、噪声低、振动小、寿命长、维护方便、起动转矩大等特点，额定电压为380V，额定频率为50Hz。底座安装了橡胶地脚，防滑减震。
5、其他配套模块:为拓展PLC的实训项目，我们针对该设备又设计了一些电机运行与电工电路运行的实训组件，模块化设计，能够方便进行逻辑编程及复杂的程序控制应用。
6、继电器实训组件模块，主要器件表如下：

序号	名称	数量	备注
1	三相空开	1只	16A
2	交流接触器	5只
3	中间继电器	1只
4	热继电器	2只
5	熔断器	1组
6	时间继电器	1只
7	限位开关	2只
8	端子排一组	1批
9	线槽及附件	1批

四、实训项目：

编程软件的使用；
Ethernet组网；
上位机组态软件的使用；
S7－1200PLC的基本使用及组网；
变频器的使用；
变频器手动模拟控制；
三相异步电动机点动控制和自锁控制实训；
三相异步电动机联锁正反转控制实训；
三相异步电动机带延时正反转控制实训；
三相异步电机星/三角（Y/△）起动控制;
变频器控制电机正反转；
外部回路组合变频调速实训；
变频器报警与保护功能实训；
三相鼠笼异步电机的变频调速实验；
基于触摸屏控制方式的基本指令编程练习；
基于触摸屏控制方式的实训；
基于触摸屏控制方式的数码显示控制实训。
