信号照明综合保护实训装置

一、概述
信号照明综合保护实训装置是在127V的井下供电网络中，作照明及信号负载的电源控制之用，具有短路保护、漏电动作及电缆绝缘危险指示等功能。“信号照明综合保护实训装置”是根据实际ZBZ系列矿用隔爆型信号照明综合保护装置的电气线路进行设计的，工作原理和功能与实际矿井应用的一样。本装置中设置了多个常见故障点，学员通过本装置的培训掌握信号照明综合保护装置的故障检测与维修，使学员了解熟悉故障的检测方法和维修技能。本装置适用于矿山电类专业及相关工种的技能培训、煤矿安全岗前培训以及矿山维修电工的等级考核。

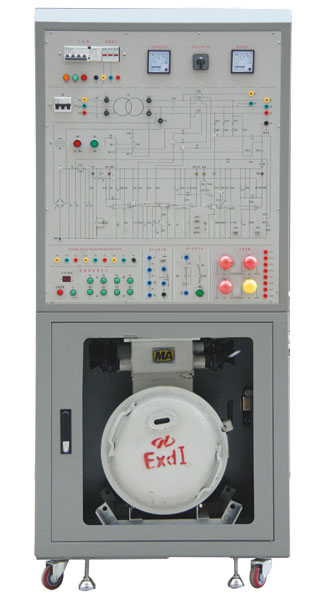

信号照明综合保护实训装置采用柜式结构，柜子上部分为铝面板，面板上绘制有电气原理图，并引出了相应观测孔，以供学生测试分析。下部分可放置ZBZ系列矿用隔爆型信号照明综合保护装置实物（用户根据教学需要进行选配，若不配也可作为储物柜使用），实物可配合铝面板上的资源进行短路、漏电、绝缘等试验。

二、技术参数
输入电源：三相四线～380V±10％ 50Hz
工作环境：环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
相间短路装置分断时间：照明＜0.1s 信号＜0.4s
单相漏电整定电阻：2～2.5kΩ
单相漏电闭锁电阻：3～4kΩ
单相经1kΩ电阻接地装置分断时间：＜0.25s
绝缘告警 10kΩ，误差±20％
装置容量：＜1.0kVA
三、装置配置

序号	名称	型号	数量	备注
	信号照明综合保护实训考核装置	LG-A1型	1台
	白炽灯	25W	4只
	万用表	MF471	1只	用户自备
	矿用隔爆型信号照明综合保护装置实物	ZBZ系列	1台	用户选配

四、实训项目
熟悉信号照明综合保护装置的工作原理
熟悉信号照明综合保护装置的常见故障的排除方法
