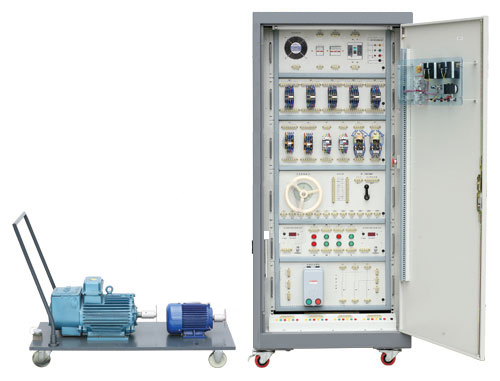

煤矿电气控制技能实训装置

一、概述
“煤矿电气控制技能实训装置”是针对煤矿中常用电动机的电气控制而设计的，可完成典型矿山电气设备电气控制实训。装置采用配电柜形式、资源开放，可充分培养学员的实际动手能力，适用于煤矿电工及专业人员的培训和考核。

二、技术参数
输入电压：三相五线～380V±10% 50Hz
工作环境：环境温度-5℃～+40℃，相对湿度＜85%(25℃)，海拔＜4000m
装置容量：＜3kVA
外形尺寸：800mm×600mm×1800mm
三、控制柜配备
  （一）柜体
   左、右柜壁为双层亚光密纹喷塑结构，双面柜门设计，冷轧钢板、铝型材质；柜体后下侧留有电源输入线。
  （二）柜门
   装有1只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启停开关控制，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
（三）柜内布置
  柜内已安装有断路器、熔断器、接触器、继电器、空气阻尼式时间继电器、按钮开关、信号指示灯、热继电器、电磁启动器、Y/△启动器、自耦变压器等各种实训元器件、且所有器件的接线都在接线端子排上进行，从而避免了因长期在器件本身进行走线而导致其损坏，通过走线槽进行工艺布线。
四、实训内容
三相鼠笼式电动机点动控制线路
三相鼠笼式电动机自锁控制线路
三相鼠笼式电动机正反转控制线路
两台电动机的顺序启动、停车控制线路
三相鼠笼式异步电动机带有点动的正反转控制线路
三相鼠笼式电动机星/三角启动线路
三相鼠笼式电动机自耦减压启动线路
磁力启动器控制的鼠笼式异步电动机的启动线路
磁力启动器控制的鼠笼式异步电动机的正反转线路
绕线式异步电动机的电气控制线路
风电闭锁电气控制线路
瓦斯电闭锁电气控制线路
风、电瓦斯闭锁电气控制线路
五、电机
三相鼠笼式异步电动机：1.1kW 380V/△ 4极
三相线绕式异步电动机：YZR112M-4-1.5kW 1410r/min 380V/Y
