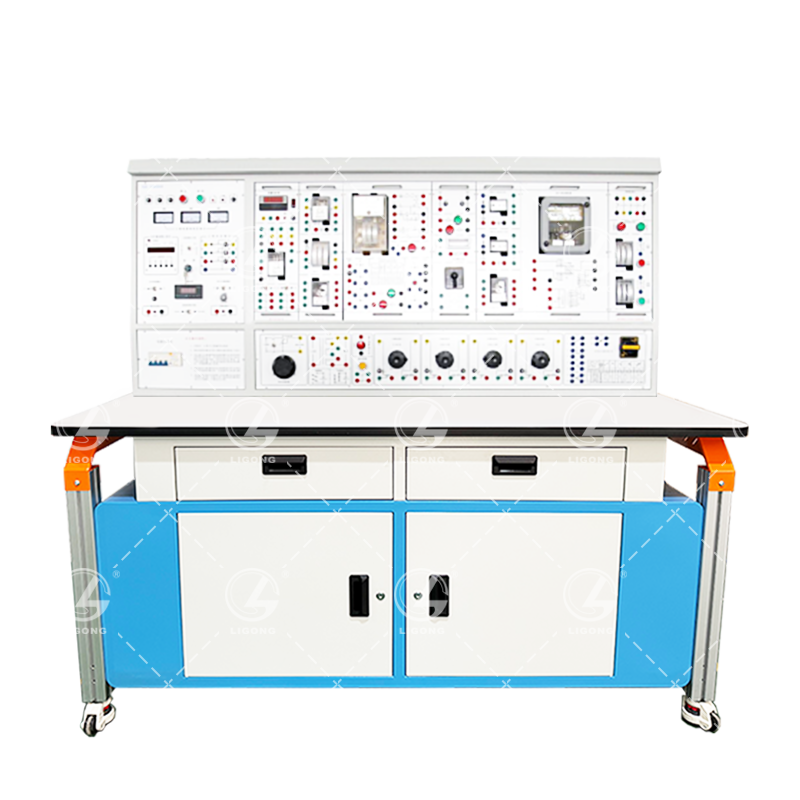

LG-DLK05A型 电力自动化及继电保护实验装置

品牌：理工伟业 咨询电话：010-82827827 82827835

    LG-DLK05A型 电力自动化及继电保护实验装置需符合高等院校《继电保护》、《电气设备》、《自动装置》、《工厂供电》、《电力系统微机保护》等多门专业课程中的教学内容。能对发电厂、变电所及工厂中常用的继电保护、电气二次控制回路及自动装置等教学内容进行操作实验，能以真实直观的实验教学形式对学生进行专业技能训练。装置采用挂件式结构，可根据实验内容进行组合，安装使用方便。实验仪表精度高，具有数字化、智能化及人机对话等功能，用户根据需要进行选择。 电力自动化及继电保护实验装置对控制屏及测量部件所涉及的电源、仪器仪表等均采取可靠的保护，同时还设置了可靠的人身安全保护体系，避免因学生在实验中的误操作而造成实验系统的损坏和人身伤害。.
一、特点要求
1.综合性强　综合了目前国内各类院校中《电力自动化》及《继电保护》等课程的实验项目。
2.适应性强　能满足各类院校《电力自动化》和《继电保护》相关课程的实验教学要求，实验的深度与广度可根据实际需要作灵活调整。本装置采用组件式挂箱结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3.整套性强　该装置从仪器仪表、专用电源、继电器及其它实验部件到实验连接专用导线等均配套齐全，所提供部件的性能、规格等均能满足实验的需要。
4.直观性强　各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确、操作、维护方便。
5.科学性强　装置占地面积较少，节约了实验用房，减少基建投资；配套的继电器及其设备均采用电力系统自动化及继电保护装置中实际应用的现场设备，真实性强，并均经特殊设计。装置外形整齐美观，能改善实验环境；电力自动化及继电保护实验内容丰富，设计合理，除了加深理论知识外，还为学生走向社会，从事发电厂、变电所、工矿企业的供配电工作，继电保护系统的设计、安装、调试、检修等，打下良好的基础。测量仪表采用数字式、智能化及人机对话等相结合，能满足实验教学的需要，使实现装置测量手段的现代化；设有定时器报警记录仪（服务管理器），为学生实验技能的考核提供了一个统一的标准。
6.开放性强　设有内、外电压型漏电保护装置，确保操作者的安全；各电源输出均有监视及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良。所有这些功能均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。
二、技术性能要求
1.输入电源：三相五线　380V±10%　50Hz
2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）  海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：180cm×73cm×166cm
三、装置的配备及要求
本装置将实验所需的交流电源、高压直流电源、交流测量仪表、直流测量仪表、电子秒表、各种规格的负载电阻及各种规格的继电器等有机地结合在一起，配套齐全。用户不需要购买任何配套设备，即可完成所有实验。
本装置由控制屏、实验桌及实验组件等组成。采用不同的挂件组合即可完成不同的实验内容。
(一)电源、仪器控制屏要求
    控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1、主控功能板
 (1) 三相四线电源输入，经过漏电保护总开关，由钥匙开关控制，后由接触器通过起、停按钮进行操作；
 (2) 三相0～450V连续可调交流电源。配备一台三相同轴联动自耦调压器，规格为1.5KVA/0～450V，克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关可分别指示三相电网电压和三相调压输出电压。
(3) 定时器兼报警记录仪（服务管理器），平时作为时钟使用，具有设定实验时间、定时报警、切断电源等功能；还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。
2、交、直流电源
（1）直流固定电源：直流220V/2A，具有短路保护；
（2）直流可调电源：直流0～220V/2A连续可调电源一路，具有短路保护；
（3）交流电源：设有单相调压器一组，可得到交流0～250V/5A可调电压；
（4）变流器：设有变压器一组，变压器原边加220V，合上开关后，副边即可输出36V/4.5A 三组可进行串并联连接实现变流；
3、通断指示灯1只、自复位按钮1只；
4、双组可调电阻12.6Ω/150W 1只、220Ω/150W  3只；
5、封闭式万能转换开关 1只。
★6、无线智能实验室管理考核系统软件（正版软件，投标文件中提供著作权证书原件和现场演示）
（1）该系统集成无线远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
（2）在WiFi连接状态，教师通过手机APP，可实时高速读取实训台的电流、电压值、功率因数等参数；实时显示设备使用功率和历史曲线，实时监控设备的运行状态、故障预警和异常报警
（3）可设置实验台保护电压和电流，当输入电压或者电流超过保护电压值或者保护电流值自动切断实验台电源保护设备，并推送信息到教师控制端。
（二）实验桌要求
   实验桌为铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料。下部设有双开门储物柜，用于存放实训挂件。
（三）实训挂箱要求
（1）DL01断路器触点及控制回路模拟箱
序号 名称 型号 单位 数量
1 时间继电器 DC220V DS-21 个 2
2 交流接触器 DC220V  个 1
3 透明中继 DC220V 个 2
4 指示灯 ACDC220V 红 个 1
5 指示灯 ACDC220V 绿 个 1
6 按钮开关 红 个 1
7 按钮开关 绿 个 1
（2）DL02信号指示及万能转换箱
序号 名称 型号 单位 数量
1 光字牌  ACDC220V 个 1
2 保险座   个 2
3 指示灯   红 个 1
4 指示灯   绿 个 1
5 万能转换开关   个 1
（3）DL03数字电秒表挂箱
序号 名称 型号 单位 数量
1 数字电秒表   个 2
2 大妞子开关   个 2
3 中间继电器 DZ-31B 　 1
4 小复位按钮   个 2
（4）DL04空气开关挂箱
1 空气开关   个 2
（5）DL05光字牌挂箱（一）
序号 名称 型号 单位 数量
1 光字牌 DC220V 个 5
2 小妞子开关   个 5
（6）DL06光字牌挂箱（二）
1 光字牌 DC220V 个 5
2 小妞子开关   个 5
（7）DL07继电器挂箱（一）
序号 名称 型号 单位 数量
1 电流继电器 DL-24 个 1
2 出口中间继电器 DZB-12B 个 1
3 信号继电器 DXM-2A 个 1
（8）DL08继电器挂箱（二）
序号 名称 型号 单位 数量
1 电流继电器 DL-24C 个 1
2 时间继电器 DS-22 个 1
3 信号继电器 DXM-2A 个 1
（9）DL09继电器挂箱（三）
序号 名称 型号 单位 数量
1 电流继电器 DL-24C 个 1
2 时间继电器 DS-23 个 1
3 信号继电器  DXM-2A 个 1
（10）DL10继电器挂箱（四）
序号 名称 型号 单位 数量
1 跳跃闭锁继电器 DZB-14B 　 1
2 中间继电器 DZ-31B 　 1
（11）DL11继电器挂箱（五）
序号 名称 型号 单位 数量
1 电压继电器 DY-28C 个 1
2 信号继电器 DXM-2A  个 1
3 信号继电器 DXM-2A  个 1
（12）DL12继电器挂箱（六）
序号 名称 型号 单位 数量
1 电流继电器 DL-24C 个 1
2 时间继电器 DC220V 个 1
3 返回延时继电器 DC220V 个 1
（13）DL13继电器挂箱（七）
序号 名称 型号 单位 数量
1 指示灯 白 个 1
2 按钮开关 绿 个 1
3 保险座   个 2
4 闪光继电器 DC220V 个 1
（14）DL14继电器挂箱（八）
序号 名称 型号 单位 数量
1 负序电压继电器 BFY-12A 个 1
2 冲击继电器 ZC-23A 个 1
3 电铃 UCZ4-75 个 1
4 按钮开关 绿 个 1
5 大钮子开关   个 3
（15）DL15重合闸继电器及控制部件挂箱
序号 名称 型号 单位 数量
1 重合闸继电器 DH-3 个 1
2 指示灯 绿 个 1
3 指示灯 红 个 2
4 大钮子开关   个 5
5 小复位按钮   个 1
6 保险座   个 2
（16）DL16差动继电器挂箱
序号 名称 型号 单位 数量
1 差动继电器 BCH-2 个 1
（17）DL17直流数字电压、电流表
序号 名称 型号 单位 数量
1 数显电压表 DC500V 个 1
2 数显电流表 DC5A 个 2
3 保险座   个 3
4 船型开关   个 1
（18）DL18交流电流表
序号 名称 型号 单位 数量
1 电流表   个 3
2 保险座   个 4
（19）DL19交流电压表
序号 名称 型号 单位 数量
1 电压表 数显AC500V 个 3
2 保险座 5×20 个 1
3 船型开关   个 1
（20）DL20可调电阻箱（一）
序号 名称 型号 单位 数量
1 瓷盘电阻 20Ω 个 3
2 保险座   个 6
（21）DL21可调电阻箱（二）
序号 名称 型号 单位 数量
1 瓷盘电阻 72Ω 个 3
2 保险座   个 6
（22）DL22可调电阻箱（三）
序号 名称 型号 单位 数量
1 瓷盘电阻 800Ω 个 3
2 保险座   个 6
（23）DL23可调电阻箱（四）
序号 名称 型号 单位 数量
1 瓷盘电阻 16Ω 个 3
2 瓷盘电阻 31.2Ω 个 3
3 瓷盘电阻 2.5KΩ 个 3
4 保险座   个 6
五、实验项目要求
1.电磁型电流继电器和电压继电器实验
2.电磁型时间继电器实验
3.信号继电器实验
4.DZ、DZB、DZS系列中间继电器实验
5.6～10kV线路过电流保护实验
6.低电压启动过电流保护及过负荷保护实验
7.BFY-12A晶体管负序电压继电器实验
8.复合电压启动过电流保护实验
9.冲击继电器实验
10.重复动作手动复归中央信号装置实验
11.重复动作自动复归中央音响信号装置实验
12.具有灯光监视的断路器控制回路实验
13.具有灯光和音响监视的断路器控制回路实验
14.闪光继电器构成的闪光装置实验
15.装设跳跃闭锁继电器的断路器控制回路实验
16.电流闭锁电压速断保护实验
17.DH-3型三相一次重合闸装置实验
18.BCH-2差动继电器特性实验
19.过流保护与三相自动重合闸装置综合实验
设计性实验
———由学生根据实验题目自行设计线路﹑自拟步骤自行接线，完成对学生的实验考核
20.低电压启动过电流保护与自动重合闸(后加速)综合实验与考核
21.复合电压启动过电流保护与自动重合闸(后加速)综合实验与考核
22.电流闭锁电压速断保护与自动重合闸(后加速)综合实验与考核
23.过电压保护与自动重合闸(后加速)综合实验与考核
24.三段式电流保护与自动重合闸(后加速)综合实验与考核
25.过电流保护与自动重合闸(前加速)综合实验与考核
26.低电压启动过电流保护与自动重合闸(前加速)综合实验与考核
27.复合电压启动过电流保护与自动重合闸(前加速)综合实验与考核
28.电流闭锁电压速断保护与自动重合闸(前加速)综合实验与考核
29.过电压保护与自动重合闸(前加速)综合实验与考核
30.三段式电流保护与自动重合闸(前加速)综合实验与考核
六、装置的安全保护体系
1. 三相五线制电源输入，总电源由三相钥匙开关控制，设有熔断器。
2. 控制屏电源由接触器通过起、停按钮进行控制。
3. 屏上装有两套电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实验安全。
4. 单、三相调压器输出处设有过流保护装置，相间、线间过电流或直接短路均能自动保护。
5. 设有定时器兼报警记录仪（服务管理器），对违章使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
6. 各种电源及各种仪表均有完善的保护功能。
七、配置清单
序号 型号 规格名称 单位 数量
1    电源控制屏 台 1
2    实验桌 台 1
3  DL01 断路器触点及控制回路模拟箱 个 1
4  DL02 信号指示及万能转换开关挂箱 个 1
5  DL03 数字电秒表挂箱 个 1
6  DL04 空气开关挂箱 个 1
7  DL05 光字牌挂箱（一） 个 1
8  DL06 光字牌挂箱（二） 个 1
9  DL07 继电器挂箱（一） 个 1
10  DL08 继电器挂箱（二） 个 1
11  DL09 继电器挂箱（三） 个 1
12  DL10 继电器挂箱（四） 个 1
13  DL11 继电器挂箱（五） 个 1
14  DL12 继电器挂箱（六） 个 1
15  DL13 继电器挂箱（七） 个 1
16  DL14 继电器挂箱（八） 个 1
17  DL15 重合闸继电器及控制部件挂箱 个 1
18  DL16 差动继电器挂箱 个 1
19  DL17 直流数字电压、电流表挂箱（三只表） 个 1
20  DL18 交流电流表挂箱（三只表） 个 1
21  DL19 交流电压表挂箱 个 1
22  DL20 可调电阻挂箱（一） 个 1
23  DL21 可调电阻挂箱（二） 个 1
24  DL22 可调电阻挂箱（三） 个 1
25  DL23 可调电阻挂箱（四） 个 1
26    安全迭插型实验导线，1m导线：（红10条、绿10条、黄10条、黑10条），30mm导线：（红10条、黄10条，黑10条） 套 1
