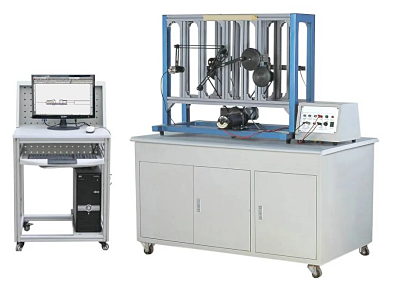

LG-PCF01I型 平面机构创意组合测试分析实验台
品牌：理工伟业 咨询电话：010-82827827 82827835
LG-PCF01I型 平面机构创意组合测试分析实验台是我公司隆重推出的新型平面机构创新设计及运动测试分析实验台，平面机构分析实验台是为机械类本科生和研究生而设计的有关平面机构创新设计的综合性、设计性、研究创新性机械结构实验室设备。机械传动创意测试实验台主要用于基本平面机构的设计、拼装（本实验台提供13种以上传动方案）及运动学、动力学分析，从而培养学生综合设计、创新能力和工程实践能力。
一、平面机构创意组合测试分析实验台实验内容
1、平面机构创新设计：学生根据所学知识和实验台提供的零件库，设计平面机构传动方案。
2、平面机构拼装：学生可根据本实验台提供的13种以上传动方案或自己的设计方案进行组装。
3、平面机构运动学测试及仿真实验：学生通过对自己设计的平面机构进行测试分析、运动分析、实验结果分 析。
二、性能特点
1、采用全铝合金型材结构，工作台架采用双面操作设计，美观大方，适用性强，操作方便。
2、所有杆构件长度及滑块偏心距均可进行无级调节，分析该参数改变对机构运动特性的影响。
3．该实验台集平面机构设计、拼装、测试及性能分析与一体，培养学生综合设计、创新能力、工程实践能力、分析问题和解决问题的能力。
4、该实验台采用适应高速动态参数测试的PCI数模采集卡进行数据采集，测试速度快、精度高、性能稳定。
5、计算机测试分析软件功能强大，可自动或人机结合进行测试分析、运动模拟、理论仿真、保存数据和提交实验报告模板。
三、平面机构创意组合测试分析实验台主要技术参数
直流调速电机：185W 220V
交流带减速器电机： 90W 220V 10r/min
测试传感器：角位移传感器： 输出电压：0-5V 脉冲数：500P 2支
直线位移传感器：输出电压：0-5V 量程：160L 1支
四、提供15种拼装方案
1、曲柄滑块机构
2、曲柄导杆机构
3、曲柄导杆滑块机构
4、曲柄摇块—齿轮齿条机构
5、曲柄摇块机构
6、双曲柄摇块机构
7、曲柄摇杆机构
8、凸轮机构
9、槽轮机构
10、齿轮—曲柄摇杆机构
11、齿轮—曲柄导杆滑块机构
12、齿轮—曲柄导杆摇杆机构
13、齿轮—曲柄摇块机构
14、齿轮—曲柄滑块机构
15、齿轮—槽轮机构
