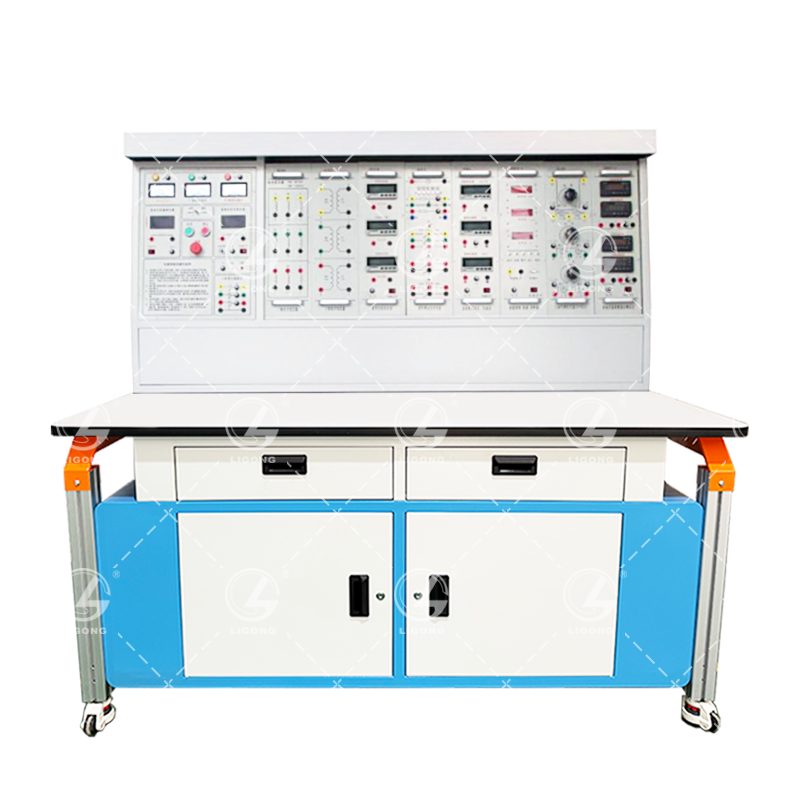

LGK-DTP01 电机及电气控制实训考核装置

品牌:理工伟业 咨询电话:010-82827827 82827835

  LGK-DTP01型 电机及电气控制实训考核装置是为配合我国电机及电气控制教育和职业就业人员实际操作、培训、鉴定的需求,我公司综合了大中专院校、职业院校、技工学校的《电力控制技术》《电力拖动控制线路与技能训练》《工厂电气控制技术》《继电接触控制技术》《PLC原理及应用技术》等相关科目的实验及实训教学内容而研发了本装置。装置采用挂箱结构,实训项目可扩展性强,可扩展电工技能或与变频调速实训项目。所有的元器件通过导线引到接线端子上,有利于保护器件,通过线槽走线,接近工业现场。
一、特点:
 1、电气控制线路都装在挂箱上,操作方便、更换便捷,可扩展功能或开发新实训项目。如变频调速,实训的内容具有典型性、实用性。
2、操作台只需三相四线的交流电源即可投入使用,占地面积小,节约用房,减少基建投资。
3、设有电压型漏电保护器和电流型漏电保护器,能确保操作者安全。各电源输出均有软截止保护功能。
4、控制屏还设有定时器兼报警记录仪,为学生实训技能考核提供了一个统一的标准。
5、所有的元器件都通过导线引到接线端子上,学生接线时只需在端子上进行接线,有利于保护元器件,通过线槽走线,接近工业现场。
二、技术性能:
1、工作电源:三相四线(或三相五线)~380V±5%  50Hz
2、温度:-5℃~+40℃,相对湿度<85%(25℃)
3、装置容量:<1.0KVA
4、外形尺寸:1700×700×1400(mm)
三、配备
(一) DW01电源、仪器控制屏
    控制屏为铁质双层亚光密纹喷塑结构,铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下:
1、主控功能板
 (1) 三相四线电源输入,经漏电保护器后,经过总开关,由接触器通过起、停按钮进行操作;
 (2) 设有450V指针式交流电压表三只,指示电源输入的三相电压。
 (3) 定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实验时间、定时报警、切断电源等功能;还可以自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数, 为学生实训技能的考核提供一个统一的标准。
2、交、直流电源
 (1) 励磁电源:直流220V/0.5A,具有短路保护。
 (2) 电枢电源:直流0~220V/2A连续可调电源一路,具有短路保护。
 (3) 直流稳压电源:±12V/0.5A两路,+5V/0.5A一路,具有短路软截止自动恢复保护功能。
 (4) 交流电源:①、设有变压器一组,变压器原边根据不同的接线可加220V,也可以加380V交流电源,合上开关后,变压器副边即可输出36V、110V、20V、20V、12V、6.3V的交流电压;②、设有单相调压器一组,可得到交流0~250V可调电压;③、控制屏设有单相三极220V电源插座及三相四极380V电源插座。
3、交、直流仪表
 (1) 交流电压表:0~500V带镜面交流电压表一只,精度1.0级。
 (2) 交流电压表:0~5A带镜面交流电流表一只,精度1.0级,具有超量程报警、指示、切断总电源等功能。
 (3) 功率、功率因数表:由微电脑、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度,在硬、软件上均分八档区域,自动判断、自动换档。功率测量精度1.0级,电压、电流量程分别为450V、5A,测量功率因数时还能自动判断负载性质(感性显示“L”,容性显示“C”,纯电阻不显示),可储存15组数据,供随时查阅。
 (4) 直流电压表:直流数字电压表1只,测量范围0~300V,三位半数显,输入阻抗为10MΩ,精度0.5级。
 (5) 直流电流表:直流数字电流表1只,测量范围为0~5A,三位半数显,精度0.5级,具有超量程报警、指示、切断总电源等功能。
(二)实训桌:桌体为铝木结构,桌面为防火、防水、耐磨高密度板,设有抽屉和储存柜。
(三)电力拖动实训台组件
1、电力拖动培训组件(一):
包含热继电器(JR36-20)、交流接触器(CJX2-0910 380V)、辅助触头(F4-22)、辅助触头(F4-11)、按钮(Φ22红色 一开一闭)、按钮(Φ22黄色 一开一闭)、按钮(Φ22绿色 一开一闭)、指示灯(AD16-16E Φ22绿色 380V)、指示灯(AD16-16E Φ22红色 380V)、栅栏式接线端子 (KF35CM-8.25 9P)、栅栏式接线端子 (KF35CM-8.25 8P)、栅栏式接线端子 (KF35CM-8.25 7P)、栅栏式接线端子 (KF35CM-8.25 3P)、护套接线柱(Φ4)、挂件面板(390mm×485mm×2mm );
2、电力拖动培训组件(二):
包含交流接触器(CJX2-0910 380V)、辅助触头(F4-22)、低压断路器(DZ108-20 2.5-4A)、螺旋式熔断器(RL1-15A 配2A熔芯)、直插式熔断器(RT28N-32X-3P 配2A熔芯)、时间继电器(ST3PA/380V通电延时 0-60S)、时间继电器(ST3PF/380V   断电延时 0-60S)、按钮(LAY39B-11BN Φ22红色 一开一闭)、按钮(LAY39B-11BN Φ22绿色 一开一闭)、栅栏式接线端子 (KF35CM-8.25 9P)、栅栏式接线端子 (KF35CM-8.25 7P)、栅栏式接线端子 (KF35CM-8.25 4P)、栅栏式接线端子 (KF35CM-8.25 3P)、栅栏式接线端子 (KF35CM-8.25 2P)、护套接线柱(Φ4)、挂件面板(390mm×485mm×2mm);
3、电力拖动培训组件(三):
包含螺旋式熔断器(RL1-15A 配2A熔芯)、钮子开关(TYPE1322 6脚3档12mm)、万能转换开关(LW5D-16 3档6节)、交流牵引电磁铁(SA-2502 380V)、十字开关(22mm)、行程开关(JLXKI-311)、栅栏式接线端子 (KF35CM-8.25 13P)、栅栏式接线端子 (KF35CM-8.25 7P)、栅栏式接线端子 (KF35CM-8.25 4P)、栅栏式接线端子 (KF35CM-8.25 3P)、栅栏式接线端子 (KF35CM-8.25 2P)、护套接线柱(Φ4)、挂件面板(390mm×485mm×2mm );
4、电力拖动培训组件(四):提供两组90Ω×2/1.3A磁盘电阻;一组900Ω×2/0.41A磁盘电阻。
5、PLC主机及转换器培训组件(三菱FX1N-40mR)
5、SC-09编程通讯电缆
6、仿真软件
7、工控组态软件
8、三相异步电动机380V Y/△
9、三相异步电动机380V带离心开关
10、直流并励电动机 220V
11、电机导轨及光码盘测速系统:含光码盘测速系统(配有进口光电编码器)一套,导轨1幅,道轨平整度好,无应力变形,同心度好。
★12、无线智能实验室管理考核系统(为保证软件正版,投标时提供软件著作权证书、第三方检测报告原件备查)
 该系统为独立挂箱设计,采用240*128点阵蓝底背光液晶显示屏及PVC轻触键盘,中文显示,试题显示直观。能实现所有维修电工挂箱任意点的故障设置。
(1) 可选择指定故障考核方式或随机故障考核方式。
(2) 随机故障考核方式下系统具有自动随机出题功能,使每次维修的故障都不相同。
(3) 随机故障考核方式可设置故障范围及故障数量。
(4) 掉电后不会丢失所设置的参数及考核结果。
(5) 具有自动评分参数设置、考核时间设置及倒计时、重复考号报警等功能。
(6) 自动保存80位考生的考号、分数、误排次数、剩余故障、剩余时间等。
(7) 每个故障点都默认设置为开路故障,可根据要求改变为短路故障。
(8) 考核系统未上电时,电气线路能正常工作。上电后,电气线路的工作状态取决于上一次考核系统断电时的情况,但在随机故障考核方式下故障点位置与上次不一样。
(9) 本系统由教师用上位机统一设置故障(随机故障和指定故障),由无线网络输至学生实训台进行排故训练或考核,实训考核人员条件与机会均等,客观、科学判断实训考核结果,保证考核结果的公平公正。故障点设置方便、快捷,训练考核成绩自动记录、排序、打印,极大方便实训室的管理,大大减轻教师的工作量。
(10) 本考核系统有很好的通用性,通过与不同实训设备的组合,既可锻炼学员动手连接训练电路,掌握实操技能,又可通过智能化考核系统科学公正考核学员所学专业知识,有效的提高了学校的实训考核管理能力。
(11) 本系统采用独立开关电源供电,电路设计优化合理,生产工艺严格完善,保证机器的可靠性和稳定性。
(12) 本系统所有的数据交换都是通过无线网络传输,可以方便快捷组网,任意添加组网设备数量(最高255台),而且不需要进行繁琐的网络布线,极大的简化了实验室的安装,从而降低了组建实验室的成本。
(13) 本系统兼容单机考核系统,当没有安装上位机时,本机亦可单独使用。除成绩的整理、打印等不能实现以外,其他所有功能均可在本机实现。
★13、实验室智能电源安全管理系统(投标时现场演示功能并提供第三方检测报告原件备查)
实训室总体智能电源管理系统由主电路、控制电路、检测保护电路、显示电路、语音报警电路等组成,整个实验室配置一套管理系统。
主要功能:
(1)上电系统自测
1)主电路及控制电路上电后对线路系统进行输入电压的过压、欠压;线路对地漏电;输出负载过流的检测,任一故障存在电源输出断开。
2)故障内容有相应文字显示。
3)对故障进行语音报警。
(2)运行检测保护
1)输入过压、欠压、输出过流、漏电,任一故障出现将自动跳闸,实施保护。
2)对故障进行语音报警。
3)保护阀值可进行现场设置。
(3)漏电功能测试
1)按下漏电测试按钮,装置会自动提供一个漏电测试信号,使保护器跳闸。
2)重新进行上电进入自己检测状态,文字显示“开机检测中....”,无故障情况下,实训室智能电源管理系统恢复供电。
(4)过压保护
1)运行中,出现输入过压,实训室智能电源管理系统将跳闸。
2)对应的“过压相”进行文字显示。
3)语音播报“线路过压,请注意”。
(5)过流保护
1)运行中,三相电源中任一相出现过流,实训室智能电源管理系统将跳闸。
2)对应的“过流相”进行文字提示。
3)语音播报“线路过流,请注意”
(6)漏电保护
1)运行中,三相中任一相出现漏电,实训室智能电源管理系统将跳闸。
2)对“漏电”进行文字显示。
3)语音播报“线路漏电,请注意”。
(7)电源监控
  1)可对各相电压进行数值显示及曲线显示,显示精度±5V
  2)可对各相电流进行数值显示及曲线显示,显示精度±
  3)高压保护电压设置:设置范围<300V,输入1A;动作时间:2-5S,输入单位0.1S
4)欠压保护电压设置:设置范围:>154V,输入单位1V;动作时间:2-5S,输入单位0.1S
5)过流保护电流设置:设置范围:<20A,输入单位0.01A;动作时间:0.5-2S,输入单位0.1S
(四)软件及课件资源
1、电气控制技能实训仿真软件(为保证软件正版,投标时提供电气控制技能实训仿真软件著作权原件备查)
应适用于电气控制及电工培训,仿真软件应收集有电拖专业里最基础、最重要的18种电路,电动机反接制动控制电路、三相电动机机械制动控制电路、时间继电器自动控制电动机Y-Δ降压起动电路、接触器自动控制电动机Y-Δ降压起动电路、自耦补偿控制的电动机降压起动控制电路、生产机械行程控制电路、双重联锁电动机可逆控制电路、有过载保护的电动机单向运转电气控制电路、直流电动机的正反转控制电路、直流电动机的制动控制电路、直流电动机调速控制电路、钻床电气控制电路、平面磨床控制电路、车床电气控制电路、绕线式电动机运转控制电路、电动葫芦控制电路、接触器控制的双速电动机调速电路、能耗制控制电路。每种线路分为元件结构、原理分析、实际接线、课堂练习四大模块。软件还包括安全用电常识,常用电工工具,常用导线连接,手工焊接工艺等;电工仪表:包括万能表,电能表,钳型电流表,直流电桥,配电板等;电机与变压器:包括三相异步电动机,单机异步电动机,伺服电机,步进电机,直流电机等;低压电器;包括交流接触器:继电器,低压断路器,熔断器,起动器,主令电器等;照明电路安装:包括荧光灯,两地控制灯。软件形式上有多媒体演示动画课件和自学型交互课件,视频部分在大型的一流企业实景拍摄,所使用的设备与工艺流程,皆为生产车间现在正在使用的生产技术。情景模拟软件支持多媒体播放,让你切身实际的感受仪器的使用方法、注意事项,能够身临其境地感受到操作仪器的逼真效果。
★2、电工电子电路仿真教学软件(为保证软件正版,投标时提供电工电子电路仿真教学软件著作权证书原件备查)
软件形式上有多媒体演示动画课件和自学型交互课件,视频部分在大型的一流企业实景拍摄,所使用的设备与工艺流程,皆为生产车间现在正在使用的生产技术。情景模拟软件支持多媒体播放,让你切身实际的感受仪器的使用方法、注意事项,能够身临其境地感受到操作仪器的逼真效果。
软件含电工基本常识与操作:包括安全用电常识,常用电工工具,常用导线连接,手工焊接工艺等;电工仪表:包括万能表,电能表,钳型电流表,直流电桥,配电板等;电机与变压器:包括三相异步电动机,单机异步电动机,伺服电机,步进电机,直流电机等;低压电器;包括交流接触器:继电器,低压断路器,熔断器,起动器,主令电器等;电动机控制:包括联动控制,行程控制,时间继电器,接触器,有过载保护运转控制,反接制动,车床控制等电路;照明电路安装:包括荧光灯,两地控制灯。
★3、教学课件资源(投标时现场演示部分课件内容及教学视频教程)
为方便教学,提供课件资源必须不得少于15个课时的教学课件,内容生产丰富,采用动画演示,带实物图片、电路图等。投标时现场演示内容。
内容包括:
(1) 三相交流电路:三相电压、负载星形联结的三相电路、负载三角形联结的三相电路、三相功率;
(2) 磁路与变压器:磁路的基本概念与基本定律、交流铁心线圈电路、电磁铁、变压器;
(3) 交流电动机:三相交流异步电动机的构造、三相交流异步电动机的转动原理、三相交流异步电动机的电磁转矩与机械特性、三相交流异步电动机的启动、反转、调速和制动、三相交流异步电动机的铭牌数据、三相交流异步电动机的选择;
(4) 继电接触器控制:常用控制电器、鼠笼式电动机的启动控制、鼠笼式电动机的正反转和行程控制、多台鼠笼式电动机的顺序控制、鼠笼式电动机的制动控制;
(5) 工厂供电系统基础知识:工厂供电系统基础知识、电力系统的电压、衡量电能质量的主要指标、安全用电、
(6) 电路的基本概念与基本定律:电路的基本物理量、电压源与电流源、电阻元件与欧姆定律、电感元件与电容元件、电源有载工作、开路与短路、基尔霍夫定律、电路中电位的概念及计算、电阻电路的分析方法;
(7) 一阶电路的暂态分析:电阻串并联联接的等效变换、电源两种模型的等效变换、支路电流法、结点电压法、叠加原理、等效电源定理;
(8) 一阶电路的暂态分析:一阶电路和换路定律、一阶RC电路的响应、一阶电路的三要素法分析法、一阶RL电路的响应;
(9) 正弦交流电路的分析:正弦量的三要素、正弦量的相量表示、单一电路元件的交流电路分析、RLC串联的交流电路分析、复杂正弦交流电路分析、功率因数的提高、谐振电路;
(10) 半导体器件:半导体基础知识、二极管、特殊二极管、双极型晶体管;
(11) 基本放大电路:共射极放大电路的直流通路、共射极放大电路的交流通路、静态工作点稳定、放大电路的频率特性、射极输出器、差分放大器、互补对称功率放大电路、场效应管及其放大电路;
(12) 集成运算放大器应用:集成电路与运算放大器介绍、集成运放的应用、集成运算放大器在信号处理方面的应用、集成电压比较器;
(13) 直流稳压电源:整流电路、滤波电路、集成稳压器;
(14) 基本门电路和组合逻辑电路:数字电路概述、逻辑门电路、TTL门电路、逻辑代数、组合逻辑电路的分析和设计、常用组合逻辑电路、组合逻辑电路应用实例;
(15) 触发器与时序逻辑电路:触发器、时序逻辑电路、施密特触发器、单稳态触发器与555定时器电路、555定时器及其应用。
(16) 提供不小于100小时的教学视频教程。
四、实训项目
(一)电力拖动部分
1、闸刀开关正转控制线路
2、接触器点动正转控制线路
3、具有自锁的正转控制线路
4、具有过找保护的正转控制线路
5、倒顺开关控制正反转控制线路
6、接触器联锁的正反转控制线路
7、按钮联锁的正反转控制线路
8、按钮接触器复合联锁控制线路
9、自动往返行程控制线路
10、接触器控制串联电阻降压起动线路
11、时间继电器控制串联电阻降压控制线路
12、手动Y/△降压起动
13、接触器控制Y/△降压起动
14、时间继电器控制Y/△降压起动
15、QX3-13型Y/△自动起动控制线路
16、半波整流能耗制动控制线路
17、全波整流能耗制动控制线路
18、C620车床电气控制线路
19、手动降压起动
20、单相运行反接制动控制线路
21、电动葫芦电气控制线路
22、C6163车床电气控制线路
23、控制电路联锁控制线路
24、主电路联锁控制线路
25、直流电机启动
26、并励直流电动机电枢回路串电阻起动与调速
(二)PLC综合训练部分
1、PLC控制三相异步电动机自锁正转控制
2、PLC控制三相异步电动机正反转控制
3、PLC控制三相异步电动机Y/△启动控制
4、PLC控制三相异步电动机降压启动控制
5、PLC控制三相异步电动机能耗制动控制
6、PLC控制C620车床电气控制线路
7、PLC控制C6163车床电气控制线路
8、PLC控制电动葫芦电气控制线路
9、PLC控制直流电机启动停止
