LG-JT交通安全驾驶模拟体验设备

品牌：理工伟业咨询电话：010-82827827 82827835

随着社会对虚拟现实模拟技术的追求，公司经坚持不懈的努力，吸取国内外先进的三维立体模拟技术，成功开发了紫光系列动感驾驶模拟器，动感平台能实时读取驾驶中的力反馈数据，并将数据动态反映到驾驶者身上，可以实现真车的离心力，推背，摇晃，颠簸，各种路况的状态还原，让驾驶者能感觉身处驾驶舱中，体验驾车时各种不同路况效果所带来的视觉和触觉冲击。

LG-JT型动感交通安全体验驾驶模拟器虚拟仿真驾驶模拟器平台以三自由度平台通过伺服电机的位置模式来控制活塞杆的行程，伺服电机通过由MBOX驱动器得到信息并驱动电动机转动，最终来实现平台的左右翻转以及前后俯仰等动作。能够实现驾驶舱对仿真图形的快速、稳定的反映，通过模拟驾驶舱和计算机实时生成汽车行驶过程中的虚拟视境、音响效果和运动仿真等驾驶环境, 以视景仿真管理软件实现虚拟环境的“沉浸感、交互性”特性，为驾驶人提供了在坡路、颠簸路面等以及车辆加减速、转向、侧滑时的运动临场感，同时能够针对轿车、货车、客车等各类车型进行包括临界、极限工况的全工况仿真实验，分析、预估和评价汽车的操纵稳定性、安全性、制动性、动力性和燃油经济性，对汽车运动性能控制系统进行仿真、评价、预测和优化，提供车型结构参数匹配的最优化方案等，对于汽车驾驶模拟器开发具有重要而现实的意义。

一、系统组成：

LG-JT型动感交通安全体验驾驶模拟器设备由模拟驾驶舱、视景模拟驾驶软件、数据采集系统、三自由度平台系统由Stewart机构的三自由度运动平台、计算机控制系统、驱动系统等组成（如下图）。下平台安装在地面的固定基座基上，上平台为支撑平台。计算机控制系统通过协调控制电动缸的行程，实现运动平台的三个自由度的运动。

注;三自由度运动平台

二、配置参数：

（1）驾驶舱：驾驶座舱采用玻璃钢外壳用模具一次铸造成型，坚固耐用，永不变型；外观简洁大方、时尚亮丽。五大操作件及仪表台采用真车实件配置，转向机构采用真车方向机总成构建，实车转数方向自动回位；档位外罩采用桑塔纳真车中央通道，具有真车实感。驾驶舱是由转向器、油门、离合器、脚刹车、手刹车等操纵机件及座椅等组成。

（2）视景模拟驾驶软件：视景全部由计算机实时生成三维图像。32位真彩色，24帧/秒。多自由度数学模型，实现汽车模拟驾驶各种道路及相关驾驶技术考试、训练项目的逼真动感模拟。

（3）运动平台:三自由度运动平台是根据运动控制的运动指令，进行相应的运动；系统控制服务器根据全景视频的内容提取相应的动作，并且解算成运动控制能够识别的运动指令，与此同时控制各播放器全景视频同步运行。

（4）上下运动平台：上平台，连接需要被模拟动作的机构。上铰链，双回转轴的虎克铰结构，用于连接上平台与电动缸的活塞杆。下铰链，单虎克铰结构，用于连接固定基座与电动缸的筒体。下平台，安装固定基座。
（5）计算机控制系统硬件：运动控制计算机（伺服控制单元）：实现平台系统启动/停止、接收上位机发来的位姿控制信息、对电动缸进行运动控制、监控伺服电机驱动器的工作状态、监控系统的运动状态、完成故障处理以及安全保护工作。
（6）信号调理单元：完成与平台系统运动状态相关的各种传感器信号、测试信号和数字I/O信号的调理，以及伺服驱动器的驱动等。
（7）系统控制软件：运动控制计算机的软件包括运动控制软件和逻辑控制软件。

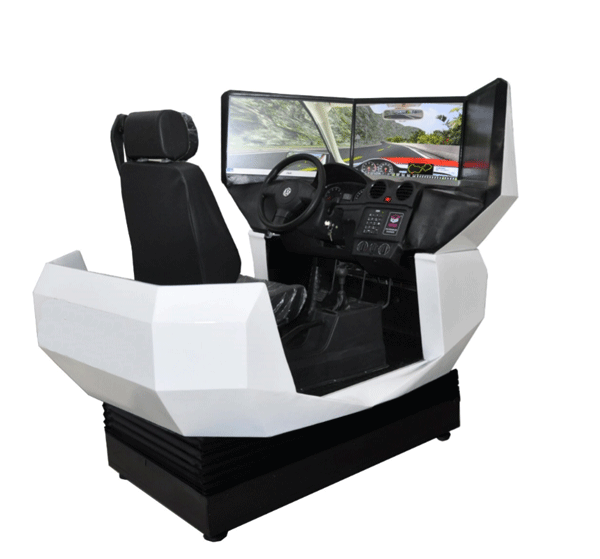

（8） LG-JT型动感交通安全体验驾驶模拟器图：

（备选款：配二手轿车65寸显示器约8万）

▲LG-JT型三屏动感交通安全体验驾驶模拟器、玻璃钢外壳、单人座椅

●安装后最宽处外形规格：1500 mm *1250 mm *1700mm

三、交通安全体验驾驶模拟器软件：
（1）、体验项目：
危险场景：视线不清的交通情况下，超车后突然切入他人道引起被超车辆紧急制动、自行车、行人突然横穿马路，路面维修，障碍物绕行等危险场景、专项驾驶：危险道路、眩目道路、爆胎体验、紧急避让、趣味驾驶等驾驶科目。炫目道路：（朝九晚五的太阳）炫目会车，炫目驾驶乡村道路等。泥泞道路：泥泞洼地道路驾驶（方向、制动、驱动有打滑滞后感）场景模型取乡村道路，道路变为泥泞状态。石子路面：汽车在其上面行驶，遇到刹车时刹不住车，还可汽车还在继续滑动，有时还会斜向滑行，极难控制感，汽车在石子路面里滑动。涉水道路：涉水驾驶汽车有水流冲力对车辆的前进阻力感光及侧滑感，轮胎与水下的路压力减小，驱动力受到限制，使行驶受阻感觉。专项训练：要附合交通部要求。系统评分：每次驾驶结束,系统自动评分。山区到路：突出坡多、弯多、凹凸路面、驾驶环境复杂、有侧风、有陡坡长坡、溜坡、侧滑（有语音提示）。乡村道路：含铁道路口；加油站，公交车站、单行道、农田道口等；城市道路：含公交站台，高架立交桥、公交专用道、十字路口、丁字路口、环岛、隧道、单行道、双黄线、加油站、商场百货门口斑马线天桥，学校门口及红绿灯，行人、非机动车乱穿马路及非机动车等。高速公路：包括收费站（入、停、出、）服务区、紧急带、匝道行驶、超车道、行车道、隧道、立交桥、交通标牌标线。
（2）、操作错误检测功能
系统对学员操作各操作部件正确与否进行判断，如启动时是否踩下离合器、闯红灯报警等。与前面版本不同的是，区别判断“离合器松得太快”和“发动机转速过低”。
（3）、系统自动评分
最新增加了学员在每次驾驶训练后系统自动给予文字显示成绩评分。
（4）、互动考试
无纸化考试采用标准化试题，题库里共有11套试题（共1500道试题），可以随机出题考试以可以依次考试每套试题。与现有无纸化考试系统最大的区别在于：无纸化考试试题集成在驾驶模拟器系统之中，可以利用模拟器进行。
（5）、交通标志、标线及交通法规
交通标志、标线包括所有的禁令标志、禁止标线、警告标线、警告标志、指路标志、指示标线、指示标志。
（6）、交通法规包括
道路交通安全法、道路交通安全法实施条例、道路交通安全违法行为处理程序规定、道路交通事故处理办法、道路交通事故处理程序规定、高速公路交通管理办法、机动车登记办法、机动车登记规定、机动车驾驶员培训管理规定、机动车驾驶证申领和使用规定、交通违章处理程序规定。
（7）、视频界面功能
a.主视屏：显示驾驶前方道路与周围路况、使学生能感觉身在驾驶室操作着运行中的汽车。并显示档位、成绩分数。
b.后视镜：左右后视镜均能达到与真车相同的模拟效果，可调节升降。
c.模拟仪表显示:方向、油门、离合器、脚刹车、手制动演示操作进度；指示灯、时速、里程、发动机转速均有在模拟仪表上显示。
（8）、特殊功能
通过鼠标操作可由正常驾驶室驾驶模式切换到六种不同府视式驾驶模拟.
（9）、天气
一般道路可选择四种天气：白天、雪天、雾天、雨天、黑夜。
（10）、画面选择
可以选择“打开”或“关闭”：后视镜、向导地图、错误提示、成绩等。
（11）、车型选择
在训练中有六种车型：小轿车、吉普车、无级变速车（自动档）、大货车、大客车、农用车等。
（12）、汽车模拟技术
汽车多自由度数学模型，实现汽车转向、制动和加速的逼真模拟。
（13）、测试调整功能
传感器测试：方向机的测试、离合器的测试、油门的测试、制动器的测试（脚刹）、手制动的测试、变速器各档位的测试、鸣号、点火、开锁。只要打开测试界面便一目了然。并可作学员操作曲线学仿。

四、动感交通安全体验驾驶模拟器驾驶舱技术要求

（1）、驾驶舱参数：

设备名称	动感交通安全体验驾驶模拟器技术要求
	商标品牌：硕士王
	产品型号：LG-JT型
	动感交通安全体验驾驶模拟器硬件配置
	计算机配置：主板：翔升 H61，CPU：四核i3,3220，内存容量：4GB DDR，SATA硬盘容量：固态120GB 7200转，独立显卡：Geforce 1G 。
	座舱外壳材质：驾驶座舱采用玻璃钢外壳用模具一次铸造成型，坚固耐用，永不变型；外观简洁大方、时尚亮丽。五大操作件及仪表台采用真车实件配置，转向机构采用真车方向机总成构建，实车转数方向自动回位；档位外罩采用桑塔纳真车中央通道，具有真车实感。
	变速器：采用仿实车变速箱档位。档位为：倒档、一档、二档、三档、四档、五档和空挡（自动档只含前进档、倒车档和驻车档）。
	离合器：离合器采用实车压盘，实现半联动力感，离合器结合、分离、半联动状态感觉明显，分级输出。知名品牌真实汽车配件
	驾驶座舱：驾驶舱是由转向器、油门、离合器、脚刹车、手刹车等操纵机件及座椅等组成。组件必须是真车实物配件。环保，防火外壳
	传感器信号为模拟量或数字量，输出变化时声音、视像同步变化（音量变化不少于5级），滞后小于50毫秒。有力度变化，力度均适合青少年儿童使用。
	转向器：转向器转向范围不小于0－1060度（数字量分级不小于180脉冲/圈），反应灵敏，能够自动回正。油门、刹车信号分级输出，不少于5级，或无级输出。
	汽车座椅：专业汽车座椅、美观、耐用。前后可调，适合青少年及儿童使用。
	交通安全体验驾驶模拟器软件
	模拟器软件版本要求：VP运行版授权（Vega Prime、Distributed Rendering、FX、Light Lobes、Vortex）5项模块。系统必须由四个主要软件构成：汽车模拟驾驶教学系统软件；汽车驾驶模拟系统科目考试软件；车辆预防事故仿真模拟系统；汽车液压动力转向控制系统仿真演示软件组成并提示相关软件著作权证明。
	软件主界面：启动画面后，界面下方同时显示：油门、刹车、转向、离合器深浅进度均有显示。视景120度全新广角宽频驾驶模拟，界面显示各项指示灯、文字提示框、档位位置、训练成绩，后视镜（左、右、中）后视镜可调节、训练线路图均有显示。
	驾驶模拟车型：小汽车、大货车大巴车、无极变速车等车型。
	视景图象技术指标	视景全部由计算机实时生成三维图像。32位真彩色，24帧/秒。多自由度数学模型，实现汽车转向、制动和加速的逼真模拟
	道路场景	炫目道路：（朝九晚五的太阳）炫目会车，炫目驾驶乡村道路等。泥泞道路：泥泞洼地道路驾驶（方向、制动、驱动有打滑滞后感）场景模型取乡村道路，道路变为泥泞状态。石子路面：汽车在其上面行驶，遇到刹车时刹不住车，还可汽车还在继续滑动，有时还会斜向滑行，极难控制感，汽车在石子路面里滑动。涉水道路：涉水驾驶汽车有水流冲力对车辆的前进阻力感光及侧滑感，轮胎与水下的路压力减小，驱动力受到限制，使行驶受阻感觉。专项训练：要附合交通部要求。系统评分：每次驾驶结束,系统自动评分。山区到路：突出坡多、弯多、凹凸路面、驾驶环境复杂、有侧风、有陡坡长坡、溜坡、侧滑（有语音提示）。乡村道路：含铁道路口；加油站，公交车站、单行道、农田道口等；城市道路：含公交站台，高架立交桥、公交专用道、十字路口、丁字路口、环岛、隧道、单行道、双黄线、加油站、商场百货门口斑马线天桥，学校门口及红绿灯，行人、非机动车乱穿马路及非机动车等。高速公路：包括收费站（入、停、出、）服务区、紧急带、匝道行驶、超车道、行车道、隧道、立交桥、交通标牌标线。危险场景：视线不清的交通情况下，超车后突然切入他人道引起被超车辆紧急制动、自行车、行人突然横穿马路，路面维修，障碍物绕行等危险场景、专项驾驶：危险道路、眩目道路、爆胎体验、紧急避让、趣味驾驶等驾驶科目。
	趣味驾驶场景	附带至少一款游戏类趣味性驾驶练习。
	VCD教学播放软件	可播放avi格式标准视频流的影视资料
	标志标线学习软件	最新版本交通部标志标线版本
	加密模块	采用硬盘序列号+加密狗方式。
	安全性	设备使用过程中安全可靠，符合国家相关的安全标准
	环境条件及供电条件要求：	功率消耗：<250W 频率响应：100HZ-12.5DHZ 信噪比：≧50dB 抖晃率：≦02% 三屏单人座外形规格：190017001850mm 重量：240kg
	其他

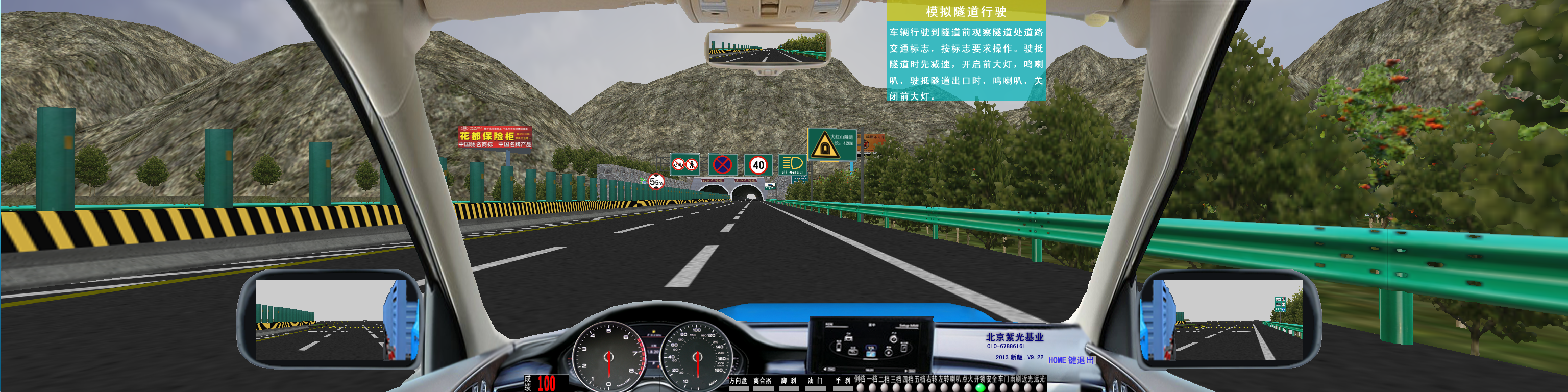

五、部分模拟场景画面：

紧急情况处理

模拟隧道

湿滑路面

模拟雨（雾）天

连续转弯

涉水道路
