LGBX-DN01型计算机组装与维修实训室

品牌：理工伟业 咨询电话：010-82827827 82827835

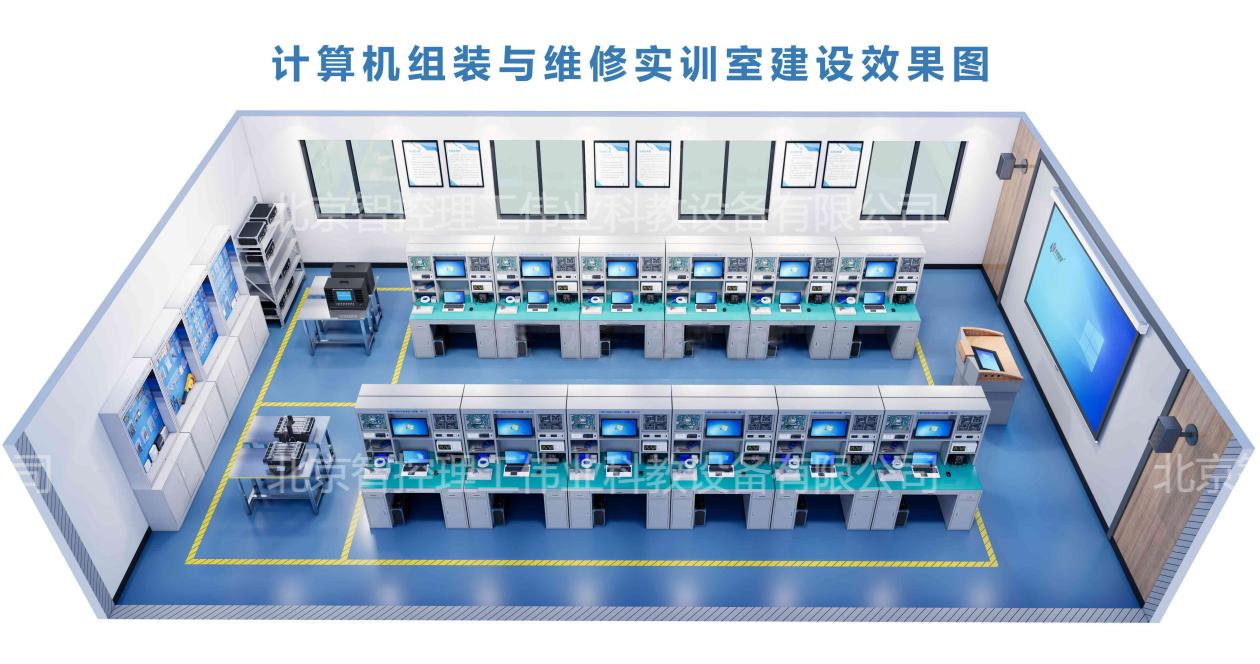

一、实训室功能概述

       计算机组装与维修实训室，是一个集计算机主机配件拆装，整机组装调试、硬盘分区和格式化、操作系统的安装、计算机日常维护和故障排除、硬盘数据恢复、计算机电路板焊接、计算机网络设备应用等一体化实训设备。有助于学生深入理解课程内容，培养动手能力和创新能力，激发学习兴趣，提高学生对软、硬件系统故障的综合分析能力和故障的实际解决能力。

1．计算机组装与维护实训：学生可以在实训室里进行计算机硬件组装、系统安装与维护、BIOS设置、硬件故障排查等实践操作，提高自己的动手能力和解决问题的能力。

2．常用工具软件使用实训：学生可以在实训室里学习并掌握常用的工具软件，如杀毒软件、驱动程序安装与更新、系统优化、数据备份与恢复等，提高自己的软件使用能力和信息安全意识。

3．计算机硬件性能测试与评估：学生可以在实训室里进行计算机硬件性能测试与评估，包括CPU性能测试、内存性能测试、硬盘性能测试、显卡性能测试等，了解计算机硬件的性能指标和评估方法。

4．计算机配件更换实训：学生可以在实训室里学习并掌握计算机配件的更换方法，如CPU更换、内存条更换、硬盘更换、显卡更换等，提高自己的动手能力和维修技能。

5．计算机升级与优化实训：学生可以在实训室里学习并掌握计算机升级与优化的方法，如增加内存、更换硬盘、升级显卡等，提高自己的计算机性能和用户体验。

6．计算机故障排查与维修实训：学生可以在实训室里学习并掌握计算机故障排查与维修的方法，如开机故障、显示器故障、鼠标故障等，提高自己的维修技能和应变能力。

7．网络安全防护实训：学生可以在实训室里学习并掌握网络安全防护的方法，如防火墙设置、病毒防范、密码设置等，提高自己的网络安全意识和防护能力。

二、实训室组成

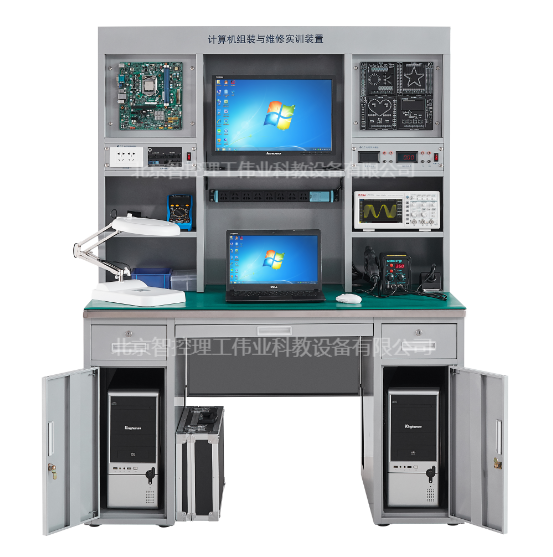

（一）计算机组装与维修实训装置

1、产品规格及配置

外形尺寸：长1250mm×宽650mmx高1695mm。实训操作台1套；电源转换模组1套；电表测试模组1套；拆装主板1块；电路板焊接训练板4套；液晶显示器1套；PDU电源插座1套；防静电垫1套；数显热风枪拆焊台1台。

2、产品结构

(1)计算机组装与维修实训装置为全钢组合式结构，采用1.0mm 冷轧钢板，强度高，不易变形，表面喷塑处理，环保美观。

(2)操作台上部预留两个模组位，分别安装电源转换模组1套和电表测试模组1套。

(3)台面为不锈钢板，配置防静电桌垫，整体装置预留10个直径为60mm 的穿线孔。

(4)配置显示器固定装置，能够调整显示器高度和倾角，方便学生实训操作。

(5)操作台上部两侧设计有四层货架，适合放置小型工具及器材，中间安装有PDU 电源插座。

(6)操作台中间设计有组合式键盘抽屉，可放置鼠标、键盘，方便操作。

(7)操作台下部两侧为柜体，上层设计为带锁抽屉，可以保存重要零部件和工具，下层设计为机柜，可以放置机箱和大件器材。

3、产品功能

(1)实训装置可分层摆放显示器、示波器、热风枪、恒温焊台、稳压电源、万用表、放大镜台灯、维修常用工具及元器件和备品。

(2)电源模组主要提供10组220V交流电源插座接口、漏电保护器、供电指示，可为各种仪器和设备提供稳定工作电源。

(3)台面具有防静电、耐火和耐磨性。

(4)预装电压表和电流表数字表头，可测电压及电流值。

(5)预装两个典型主流电路板供电子器件焊接练习。

(6)能够进行电脑主机拆机实训。

(7)能够进行电脑主机配件识别的实训。

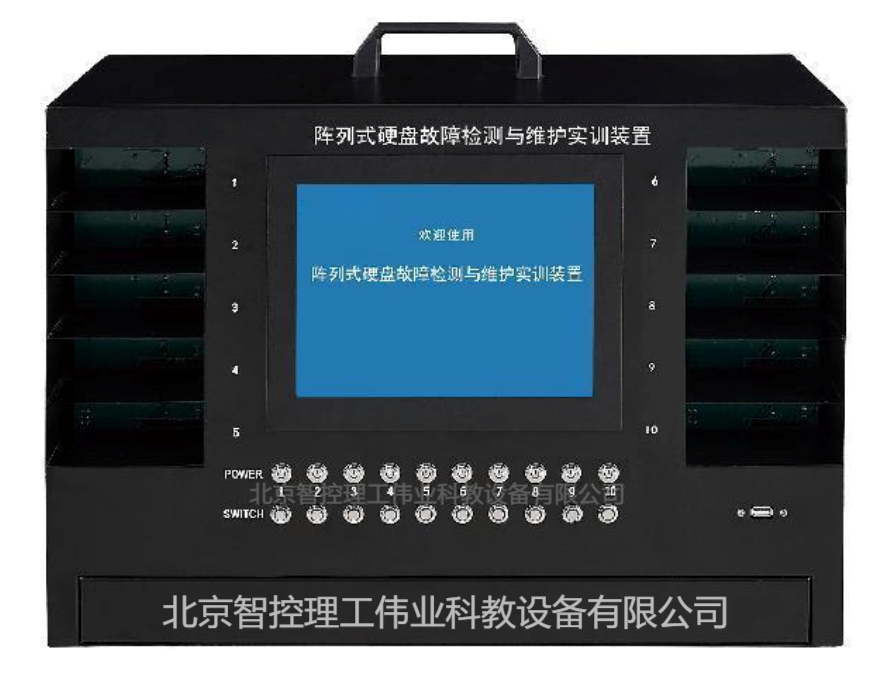

（二）阵列式硬盘故障检测与维护实训装置

1、产品型号及配置

外形尺寸：长550mm×宽270mmx高400mm。高强度金属箱体1套，矩阵式硬盘孔10位；阵列式主板卡集群模块10套；硬盘集合电路转模块2组；鼠键套集合转换模块1组；VGA集合转换模块1组；9寸液晶显示屏1个；抽拉式键盘1套；双风道风扇6个。

2、产品结构

(1)阵列式硬盘故障检测与维护实训装置采用全新一代结构化设计，分为主体框架、多功能电路板和各种配线等部分组成；框架 采用高强度全钢结构设计，钢板为1.0毫米冷轧钢板，强度高，不易变形，表面喷塑处理，不生锈，环保美观。

(2)机箱整体分为10个智能检测槽位，采用国际硬盘标准尺寸，满足各种尺寸硬盘的安装与检测，接口类型为SATA 接口。

(3)内部电路板为自主研发，配套10块集群式微主板、10套鼠标键盘接口，10套VGA 显示接口。

(4)显示屏采用9寸超薄开放式显示屏，采用和工程机箱一体式安装，经久耐用，操作方便。

(5)每个硬盘槽位都采用绝缘隔离，防止硬盘电路板的二次损坏。

(6)整个机箱采用双风道6风扇排风处理，减伤集中电路板的散热问题。

(7)7 、预留鼠标键盘接口，键盘为内托式设计，美观大方，应用方便，键盘接口采用外置USB型接口。

3、产品特点

(1)矩阵式结构，设计优越，可以实现集中管理，节约空间和资源。

(2)平台体积小，组合式管理，方便实训时根据环境调整摆放格局，可以轻易的对任意一个硬盘进行检测、拆卸和修复。

(3)无限制的使用寿命：结构采用全钢结构，内部链接采用焊接固定螺丝，不易变形，经久耐用，使用寿命时间长，成本低。

(4)兼容性好，硬盘智能检测槽位兼容国际国内各种SATA 硬盘的尺寸，兼容所有硬盘制造厂商的生产的SATA 硬盘。

(5)实训一致性好，相同实训项目，实训结果相同，并且每组实训难易程度相同。

(6)采用实际工程项目实际需求，可以直接进行生产性教学，和实际工作紧密结合。

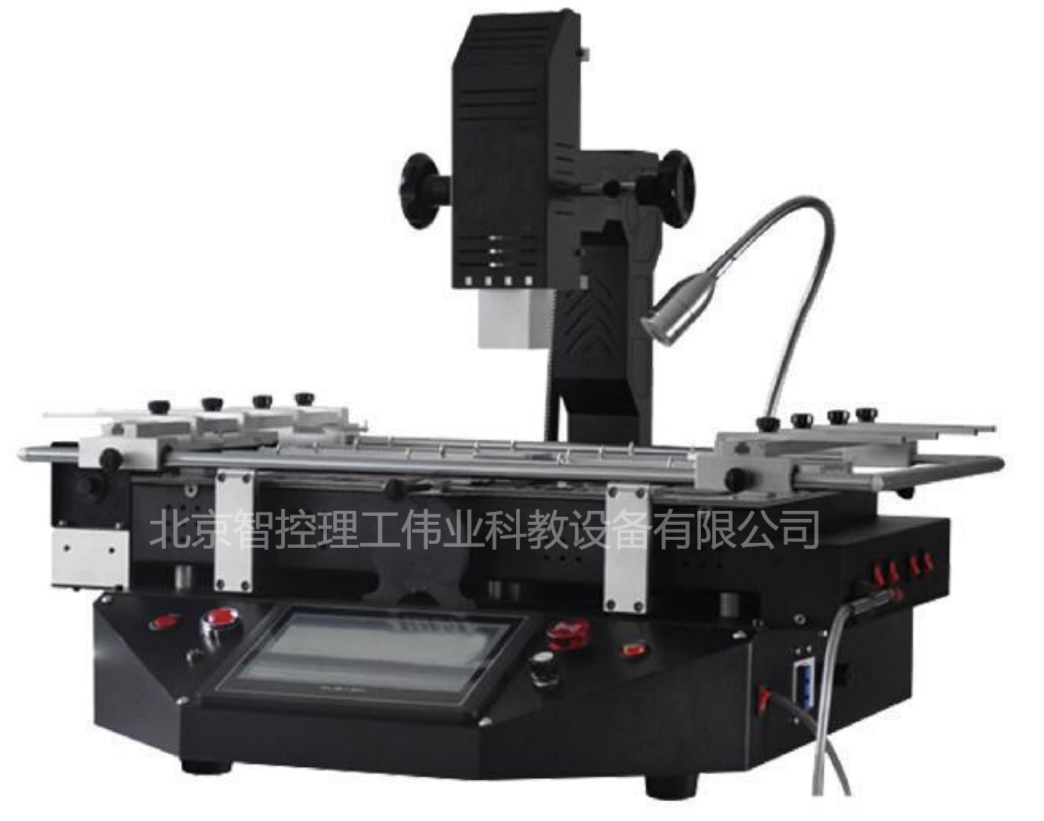

（三）电路板元器件拆卸与焊接实训装置

1、产品型号及配置

(1)外形尺寸：长72cmx宽62cmx高54cm。

(2)三个温区独立加热，上部热风800W,下部热风800W,下部2800W红外线加热；

(3)最高热风温度：400℃;

(4)采用高精度温度控制器，温度误差1度左右；

(5)移动式加热头，操作方便；

(6)采用7寸高清触摸屏人机界面，实时显示温度曲线，三个温区的温度与时间在触摸屏上显示；

(7)8段升温+8段恒温控制，可以贮存1万组温度曲线；

(8)标准配置的T6只需一段升温和一段恒温就可以达到理想的焊接效果，即简单又可靠；

(9)大功率横流风机快速冷却电路板；

(10)拆焊完毕具有声音报警功能；

(11)真空吸笔吸取BGA芯片；

(12)红外发热板可单独控制发热；

(13)万能电路板支撑结构设计卓越，焊接区不下凹，也不凸起；

(14)下部预热台用于PCB板预热，确保PCB板不变形，最大可以预热500*670mm的电路板；

(15)可拆焊的PCB板厚度不限；

(16)可拆焊的芯片尺寸不限，大到775CPU座，小到CCD颗粒，都可以焊接；

(17)使用电源：220V 50/60HZ。

2、产品特点

(1)出风均匀，确保芯片四个边角焊锡同时熔化。

(2)温度精准，不烤坏芯片。

(3)使用寿命超长，设计寿命10年。

(4)电路板固定到支架以后，支架可以前后整体移动，即使加热过程中，也可以调整电路板前后移动，确保芯片与上下 风嘴同时对齐。

(5)支撑杆上加工了“T”型槽，滑块可以顺着“T”型槽左右平滑移动，轻松避开元器件，比如笔记本电脑双面有很多元器 件，这种支撑结构特别适合。

(6)螺钉下部有螺纹，转动螺钉可以改变支撑点的高度，螺钉尖端支撑点直径0.25mm, 不会刮坏电路板。

（四）计算机组装与维修工具箱

1、产品结构

(1)工具箱采用圆弧形铝型材和铝板外壳加工制作，美观大方，便于携带。

(2)内部专门为每一种工具开模设计成型的凸凹式海绵槽位，固定每一种工具，存取方便。

(3)选用工具均为工程常见常用的品牌工具，结实耐用。

2、产品功能

(1)计算机的日常维修与维护。

(2)计算机组装与调试。

(3)水晶头网线的制作。

(4)元器件的安装与拆卸。

3、产品配置

序号

产品配置

序号

产品配置

1

铝型材箱体1个，安放工具用

12

清洁球1个，清洁灰尘使用

2

十字螺丝刀2把，螺丝固定用

13

系统优盘1个，安装操作系统使用

3

一字螺丝刀1把，螺丝固定用

14

防静电手环2个，防止身体静电使用

4

尖嘴钳1把，夹持物件

15

螺丝盒1个，放置小磁铁及螺丝使用

5

防静电镊子1把，夹持物件

16

小磁铁2个，吸附小螺丝使用

6

测电笔1个，测量电源用

17

羊毛刷1个，清洁灰尘使用

7

多口剥线钳1把，剥除线缆外皮使用

18

RJ45网络压线钳1把，压接水晶头用

8

放大镜1个，观察电路板电子元件用

19

单口打线钳1把，端接网络模块用

9

微型照明灯1个，观察电路板电子元件用

20

旋转剥线器1个，剥线用

10

微型螺丝批1套，拆装电脑用

21

水口钳1把，剪断线缆用

11

组合螺丝批1套，拆装电脑用

22

通断测试仪1个，测试网线通断用

（五）计算机组装与维修教学展板

1、产品规格及特点

(1)600mm*800mm，共计6张，彩色喷绘。

(2)采 用PVC 贴面粘贴安装，简单方便。

(3)能够图文并茂方便指导学生进行各种技能训练。

(4)增强专业文化感知，进一步增加教学及学习的积极性。

(5)能够提升专业内涵程度，增强专业认知度。

（六）计算机组装与维修展示柜

1、产品型号及配置

产品名称

计算机主机配件展示柜

计算机装调

工具展示柜

计算机线缆线束展示柜

计算机网络设备展示柜

产品尺寸

长1000×宽350×高2000(mm)

产品配置

硬盘类型：

1.IDE□3.5英寸机械硬盘；

2.SATA口3.5英寸机械硬盘；

3.SATA口2.5英寸机械硬盘；

4.SATA-3接口固态硬盘；

内存类型：

1.台式机DDR2内存条；

2.笔记本DDR2内存条；

3.台式机DDR4内存条；

4.笔记本DDR3内存条；

5.台式机DDR3内存条；

光驱类型：

1.台式内置DVD刻录光驱；

2.台式内置超薄DVD刻录光驱；

电源类型：

1.常规主机电源；

2.全模组主机电源；

1.RJ45网络压线钳；

2.尖嘴钳；

3.斜口钳；

4.水口钳；

5.旋转剥线器；

6.单口打线钳；

7.多口剥线钳；

8.逻辑测试笔；

9.十字螺丝刀；

10.一字螺丝刀；

11.通断测试仪；

12.微型螺丝批；

13.螺丝盒；

14.羊毛刷；

1.三孔电源线；

2.DVI公对母延长线；

3.DVI公对公延长线；

4.HDMI转DVI数据线；

5.DP线；

6.USB公对公延长线；

7.USB公对母延长线；

8.VGA数据线；

9.HDMI高清数据线；

10.USB方口打印机数据线；

11.4P转8P CPU供电转换线；

12.6P转双8P显卡电源线；

13.RJ45水晶头-RJ45水晶头网络数据线；

14.主机开关电源线；

通信线缆类：

1.25大对数电缆0.3米；

2.超五类室内电缆0.3米；

3.五类双屏蔽线缆0.3米；

4.六类非屏蔽电缆0.3米；

5.六类双屏蔽电缆0.3米；

6.七类双屏蔽电缆0.3米；

网络模块及接头类：

1.四对连接块；

2.五对连接块；

3.R11水晶头；

4.超五类RJ45水晶头；

光纤耦合器及快速连接器：

1.SC-SC光纤耦合器(单工);

2.LC-LC光纤耦合器(双工);

3.ST-ST光纤耦合器(单工);

4.FC-FC光纤耦合器(单工);

产品特点

1.整体全钢柜体，上下两层结构，上层为展示区域，配置亚克力玻璃门；下层为储物柜，对开门，配置安全锁。

2.产品主体柜体采用冷轧钢板，强度高，不易变形，表面喷塑处理，不生锈，环保美观。

3.产品上层配置全钢展板，预装多个安装螺孔，方便产品装调及产品展示。

4.产品配置智能语音播报系统一套，方便教师实物展示教学以及互动教学，激发学生学习积极性和学习兴趣。

5.产品配置灯光照明系统一套，美观漂亮，节能实用，方便产品展示和学生认知。

三、实训项目

项目一：计算机组装与维修职业任职

实训任务1：认识计算机组装与维修的职业发展路径

实训任务2：认识计算机组装与维修常用工具和器材

实训任务3：计算机系统原理的整体认知

项目二：计算机配件组装与整机调试

实训任务4：CPU及CPU散热器的选购、安装和拆卸

实训任务5：主板的选购、安装和拆卸

实训任务6：内存条的选购、安装和拆卸

实训任务7：显卡的选购、安装和拆卸

实训任务8：显示器的选购、安装和拆卸

实训任务9：硬盘的选购、安装和拆卸

实训任务10：移动存储的选购、安装和拆卸

实训任务11：光驱的选购、安装和拆卸

实训任务12：鼠标键盘的选购、安装和拆卸

实训任务13：主机电源的选购、安装和拆卸

实训任务14：计算机整机的组装与调试

项目三：计算机硬盘的分区和格式化

实训任务15：计算机系统CMOS和BIOS的设置

实训任务16：计算机硬盘的分区

实训任务17：计算机硬盘的格式化

项目四：计算机操作系统的安装与备份

实训任务18：计算机操作系统的安装和配置

实训任务19：操作系统的快速安装（GHOST）

实训任务20：操作系统的快速备份和还原

实训任务21：计算机驱动程序的安装和备份

实训任务22：常见计算机应用软件的安装配置与卸载

实训任务23：常见工具软件的使用

项目五：计算机日常维护与故障排除

实训任务24：计算机系统的日常维护

实训任务25：计算机系统故障分析与处理

实训任务26：计算机软件故障排除实例

实训任务27：计算机硬件故障排除实例

项目六：计算机常见故障检测与维修

实训任务28：板卡级维修及注意事项

实训任务29：芯片级维修及注意事项

实训任务30：主板常见故障检测与维修

项目七：计算机硬盘检测与数据恢复

实训任务31：硬盘常见故障检测与维修

实训任务32：硬盘数据恢复技术

项目八：计算机维修焊接技术实训

实训任务33：电路板插接元器件的焊接训练

实训任务34：电路板贴片元器件的焊接训练

实训任务35：电路板集成芯片的焊接训练

实训任务36：电路板时钟电路板的焊接训练

项目九：计算机网络设备实用技术

实训任务37：超五类水晶头的端接与测试

实训任务38：网络模块的端接与测试

实训任务39：皮线光缆冷接子的制作

实训任务41：路由器的选购、安装与调试

实训任务43：交换机的选购、安装和调试

实训任务45：打印机的选购、安装和调试

实训任务46：办公室共享打印机的设置
