LGLY-ZN03型智能楼宇实训室
品牌：理工伟业 咨询电话：010-82827827 82827835
一、配置说明
智能楼宇工程技术实训室，是以“教、学、做” 为一体的教学的理念，根据智能建筑特点融入物联网和最新的AI技术所设计的，集技能实训与工程实践的一体的职业技能训练平台，同时满足智能楼宇管理员技能等级认定考核要求。可完成智能楼宇综合布线、网络调试、安防应用、消防联动、楼宇设备监控等设备的安装、连接和调试。实训室的设备配件严格选用行业通用性较高的品牌产品，以实际智能楼宇工程项目安装项目任务进行实训课程设置，实现安装、调试、检测及维修等常见智能安防相关技能实训和工程项目安装实践教学，使学生从中获得有效的项目工作经验和技能积累。

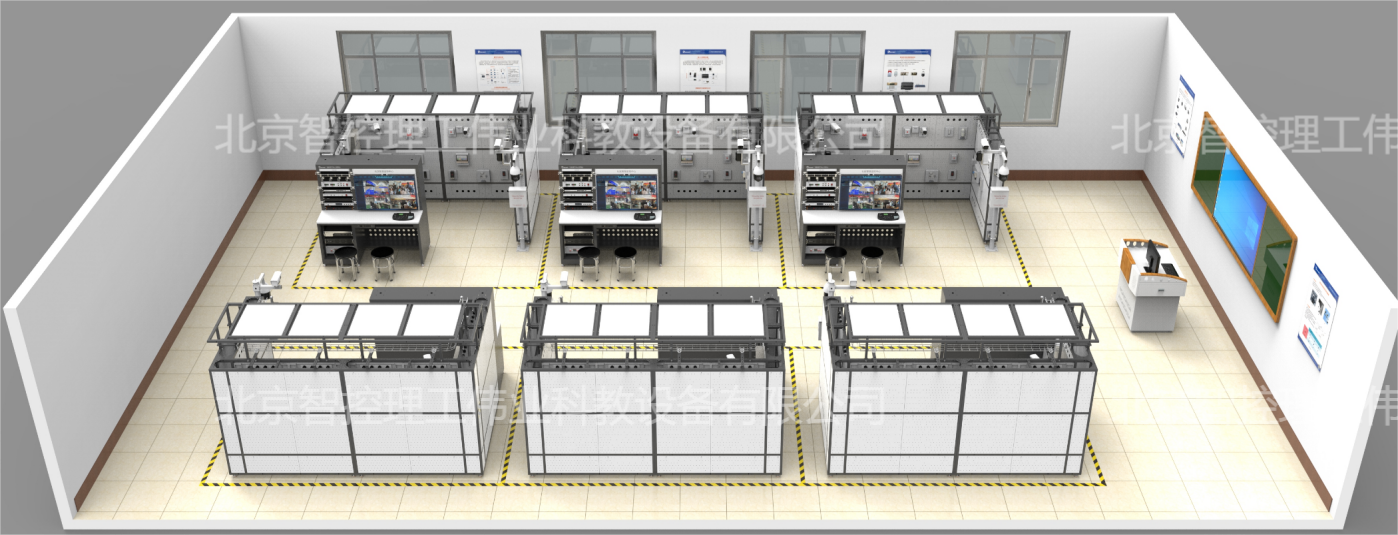

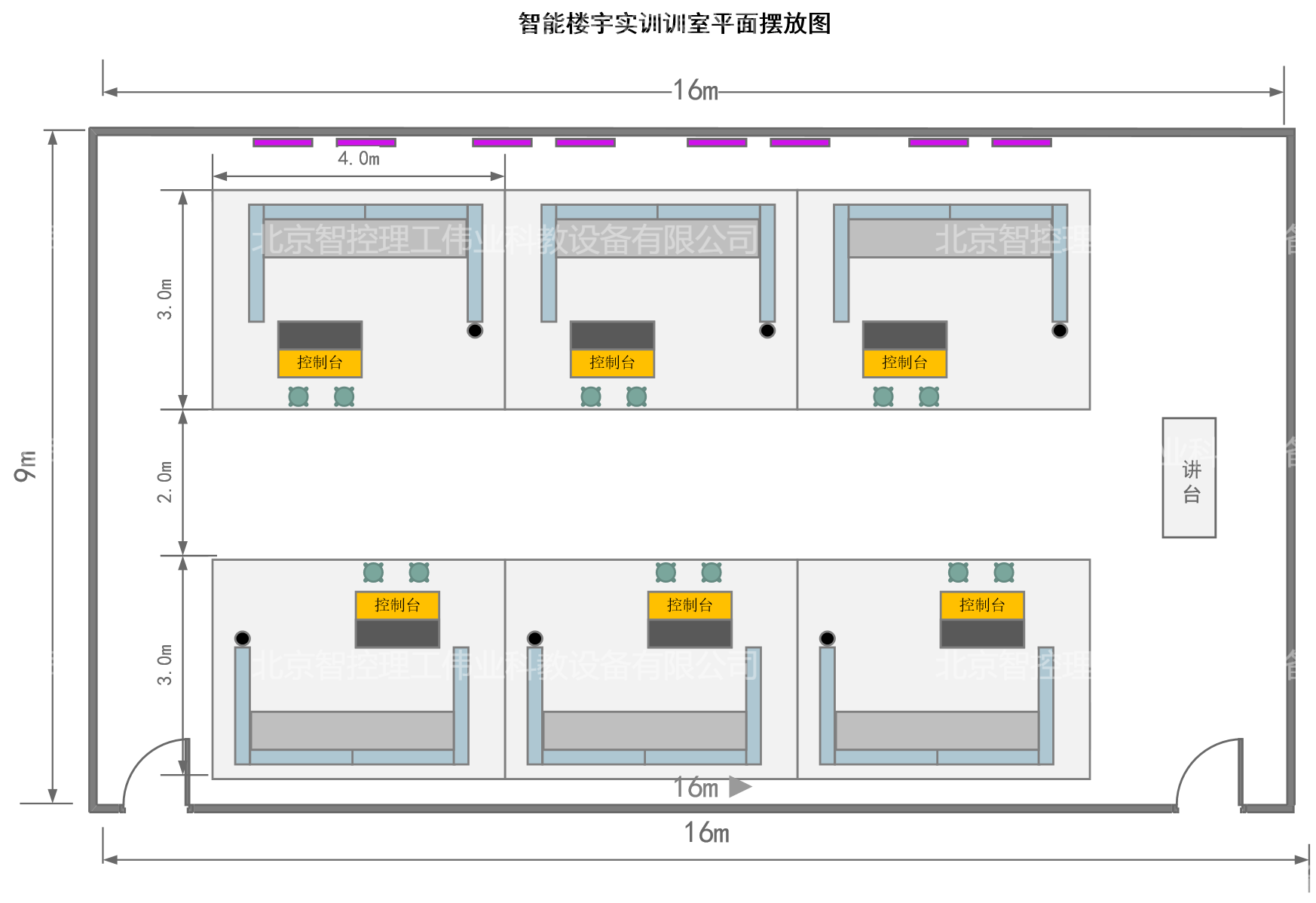

二、实训室布局图（仅参考）

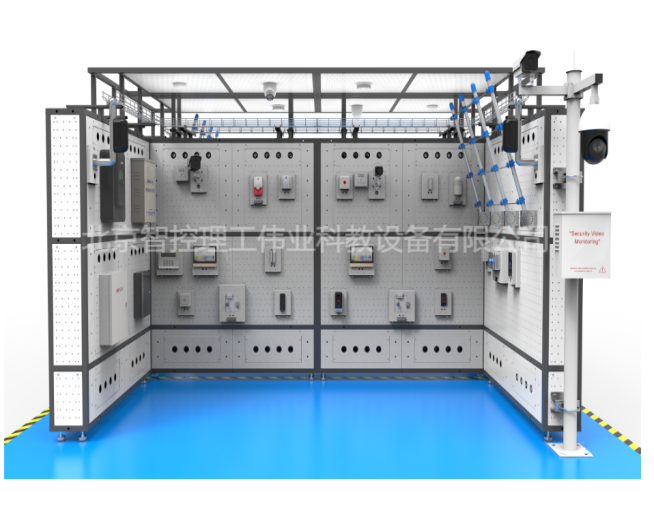

三、智能楼宇工程实训装置
规格：长3200mm宽1600mm高2000mm额定功率1500W；重量300KG。
结构：
1、全钢墙体结构，模块化设计，墙体框架与面板采用M6螺丝固定，每块面板固定螺丝两颗，避免螺丝过多影响实训。墙体模块面板设有万能安装孔，内嵌高密度复合材料，可以满足智能楼宇、网络安防和综合布线等设备、线槽线管的安装。
2、设备为模块化安装，即设备具有安装底座，同时把设备的尾线连接在接线端子上，在实训时只需在接线端子上接线即可安装快速，复位简单。安装底座可随意在墙体不同位置固定，灵活性高。
配置：
1、U型多功能墙体装置1套：由4面墙体及顶棚组成模拟一栋三层建筑物，可以满足4-6位学生实训操作；
2、网格桥架1套：在墙体顶部托架式安装，为楼宇链路实训提供路由环境。
3、机柜安装架模块1个：模块长700mm×高600mm，是用于安装挂墙机柜的加强面板组件，内侧设计有加强筋结构，可侧挂标准6-12U挂墙机柜，垂直抗扭承重35KG以上，面板内置暗装进线孔4个，内嵌了220V国标电源接口，可供机柜设备取电；
4、配套19英寸实训组件8个：包括有“8U实训孔板模块”、4U实训孔板模块”、“4U工作区模块”或“4U出线孔模块”等实训组件，用于组成本装置特色的标准模块化实训区域设计
5、弱电配电箱1套：可以实时测当前电原电流电流使用情况，提供6路12V集中供电，每路具有指示灯显示其状态，在每面墙内嵌有电源接线排座，为楼宇设备提供DC12V电源供电；
实训项目
1、楼宇设备安装及接线实训；
2、综合布线链路铺设及端接实训。

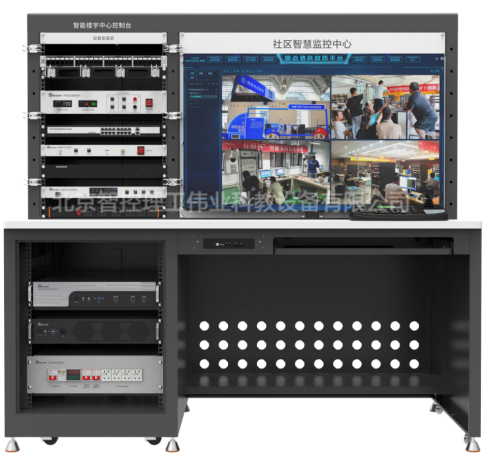

四、智能楼宇中心控制台
规格：长1140mm*宽760mm*高1650mm，额定功率800W；重量100KG
结构：
全钢台体结构，模块化设计，分上下体设计，上体分为设备安装机架和终端设备机架模组机架，下体为储物柜和键盘抽屉等，上体采用国际标准19英寸阵列设计，拥有2个18U高度的开放式机架，用于安装19英寸标准实训模组；机架中间带有D型理线环设计。同时内嵌有开放式网格桥架，方便与外面信号线路接入管理。
配置：
1、总配电管理模组1套：标准19英寸设计，3U大小，设置有总电源漏电开关、总电源电流电压表、开关断路器、导轨式五孔插座和卡扣式五孔插座等，支持功率2500-3000W，带漏电保护功能，保障实训过程中的用电安全。
2、传输设备实训模组1套，标准19英寸宽度2U大小，内嵌有光电发器1个,支持铜缆千兆速率，采用单模双芯光纤进行长距离传输，光纤接口为SC接口；视频光端机1个,支持1路模拟视频信号和1路数据信号传输，采用单模单芯光纤进行长距离传输，光纤接口为FC接口；支持千兆POE电源输出1路，满足IEEE802.3af/at标准，最大输出30W；标准POE分离器接口一组，支持150传输,支持IEEE802.3af/at标准(15W ),电源输入：44-57V，输出：DC12V2A。满足视频监控系统网络信号及模拟信号长距离传输及POE电源供电。
3、微型工控主机模组1套：微型工控主机模组，规格为长 175mmX 宽 175mmX 高35mm，该模组为 HP 高度集成设计的 X86 架构微型系统，带有2个 DP1.4 显示接口，支持 4K 分辨率安防画面显示，正面带有 USB3.0 数据交互接口。
4、可伸缩显示模组1套：含1080P高清显示器，标准机架式 19 英寸设计，内置伸缩显示器支架，可任意调整显示器角度及位置，支持 VGA、HDMI 接口。
5、电脑端口管理理模组1套：19英寸1U设计，内置KVM 切换器具有4组KVM切换按钮和4个电脑网络延伸口、前置USB接口，支持4组工作站、服务器的切换操作；
6、模块化配线架空架1个；理线架1个(带4个镀锌理线环)，背板带过线孔；六类链路1套。
实训项目：
智能楼宇中心控制台为智能楼宇工程实训装置的控制管理中心，配套相应套件，可完成以下：
1、视频监控设备地址配置、帐号密码恢复，画面信息配置；
2、多路视频解码上大屏显示操作；
3、视频AI配置，对不同场景的人员进行警报提示配；
4、出入口人员及时间添加配置；
5、出入口人员权限及门状态控制；
6、防盗与报警探测器参数配置；
7、不同防区设防控制；
8、系统之间联动配置；
9、楼宇设备控制及联动配置。
五、网络设备实训套件
描述：网络设备实训套件精选用行业通用性高的设备，配备不同功能的交换机，可完成网络ip地址配置、Vlan划分，高级路由配置，端口安全配置等，配套有相应的实训项目操作流程和实训视频。
配置：
1、三层交换设备1台：千兆以太网交换机，应用层级：三层；传输速率：10/100/1000Mbps；交换方式：存储-转发；背板带宽：336Gbps/3.36Tbps；包转发率：51/126Mpps；端口结构：非模块化；端口数量：28个；端口描述：24个10/100/1000Base-T以太网端口，4个千兆SFP；功能要求：支持Guest VLAN、Voice VLAN，支持GVRP协议，支持MUX VLAN功能，支持基于MAC/协议/IP子网/策略/端口的VLAN，QOS：支持对端口速率限制等；
2、二层交换机设备1台：19英寸，24个10/100/1000Base-T以太网端口，4个千兆SFP，具有一键恢复出厂设置，维护方便；
3、千兆企业级高速路由设备1台，双核处理器、支持上网行为管理，固定交换机端口，4个千兆口支持切换WAN口，支持DHCP、NAT、子接口管理等功能。
4、24口千兆POE交换机1台；支持千兆POE电源输出，满足IEEE802.3af/at标准，最大输出260W；满足视频监控系统网络信号及POE电源供电，是安防系统是不可或少的设备。
六、火灾报警及消防联动套件
描述：消防套件涵盖多种火灾警情探测设备，具有自动触发报警和主动触发设备，动作设备具有风机和模拟水泵等类型，可进行设备联动实训、测试。所有设备信号接口均采用４MM香蕉接座和接线端子进行连接，可快速完成设备的连接。每个种设备丝印有设备名称和接线端子名称，实训连接方便快速同时可安装在标准机架或实训装置；配套有相应的实训项目操作流程和实训视频。
配置：
1、消防系统前端探测器实训模组1套：标准19英寸8U大小，内嵌感温探测器、感烟探测器、声光报警器、消防栓按钮、手报按钮和输入输出模块；
2、消防系统报警控制实训模组1套：标准19英寸4U大小，内嵌火灾显示盘、短路隔离器及火灾报警控制器等模块和接口；
3、消防系统设备实训模组：标准19英寸4U大小，内嵌继电器、模拟风机、故障指示灯及电阻及二级管接线区等设备；。
4、配套材料1套：手持电子编码器1台，红、黑、黄、蓝香蕉接线共20条。
七、安全防范系统套件
描述：安防套件涵盖入侵报警、门禁控制及楼宇对讲等系统，采用统一平台软件管理配置，系统之间可进行联动设置，所有设备信号接口均采用４MM香蕉接座和接线端子进行连接，可快速完成设备的连接。设备丝印有设备名称和接线端子名称，实训连接方便快速同时可安装在标准机架或实训装置；配套有相应的实训项目操作流程和实训视频。
配置：
1、安防设备安装底座10个，采用冷扎钣金加工喷涂而成，可安装在“智能楼宇工程实训装置”墙体任意面板位置，安装时采用有2颗自攻螺丝安装，安全牢固。底座预设常用设备的安装孔位，并采用工程接线端子固定设备的接线端子，具有清晰文字和颜色注明其功能和用途，可满足报警主机、探测器、报警器及扩展模块的安装。
2、入侵报警系统管理模组1套：标准19英寸设计，4U高度，内嵌入侵控制器，支持防区探测器接入，采用TCP/IP的联网方式，包含管理控制平台。支持主机防拆，支持报警推送、远程布撤防、消警、防区编程等功能：内嵌一体化LCD/LED键盘；支持8路防区输入，1路报警输出；支持报警联动输出，事件触发输出；支持1路受控警号（DC12V）输出；支持划分子系统（最多8个）；支持定时布撤防和触发器时控输出；支持6个独立中心组，可灵活配置报警数据上传策略、冗余备份策略；支持2组独立的以太网接警中心；支持2组独立的GPRS接警中心；支持2组独立的电话接警中心；支持扩展8个LCD/LED键盘；支持1个安装员用户、 1个主用户、 15个操作用户；支持16个远程管理用户， 6个远程数据通道；支持250条CID报告缓存；支持8000条报警事件记录、 2000条操作事件记录， 1500条；用户管理操作记录，事件带日期功能；支持蓄电池辅助供电，电压实时监测，掉电保护；支持DC 14V主电源接口，主电源和蓄电池自动切换供电；支持1路DC14V/750mA辅电输出，采用DC12V电源供电确保实训用电安全，同时无需要复杂操作便可打开主机外壳，查看报警主机接口布局及调整继电器常闭常开设置，同时支持继电器联动输出设置，日常布防设置；支持多个子系统启用及公共子系统应用和防区编程等功能。
3、入侵报警系统前端设备1套：内嵌入侵报警系统常用传感器，支持红外探测、温度感应、开关量触发、震动感应等常用的警报信号，包括有吸顶红外探测器，震动探测器、紧急报警按钮、声光报器等设备
4、楼宇对讲模组1套：标准19英寸宽度4U大小，内置网络型室内分机，7寸彩色TFT触摸屏分辨率1024*600，高性能嵌入式SOC处理器，支持POE供电、高清视频实时监视、呼叫、对讲，支持4路防区输入并具有DC12V电源输出，支持户户语音对讲，支持实时查看权限范围的公共摄像机图像，支持自动应答与免打扰功能。
4、出入口控制系统门锁实训设备1套：具有3个模拟门，分别安装有为灵性锁、磁力锁和电插锁，每个门口模型可进行门开启及关门与真实保持一至，并安装有检测门开启状态的门锁开关，门锁供电为DC12V，确保用电安全。门锁类型为常开和常闭型两种类型，并安装有86型按键式和触摸式出门按钮，均为实际工程常用设备。
5、出入口控制系统识别设备1套：支持人脸识别、指纹识别、IC卡识别、密码识别等功能，人脸识别主机为4.3 英寸LCD 液晶显示屏，屏幕分辨率272×480，实时检测并显示最大人脸框。采用 200 万广角宽动态摄像头和星光级图像传感器，支持POE供电，支持高清视频实时对讲，人脸识别、密码及IC卡验证及对讲功能覆盖了工程常用的出入口识别方式。。可进行识别设备的认知实训，接线实训，设备安装实训，设备调试实训等。
6、出入口控制系统管理模组1套：标准19英寸设计，4U高度，内嵌门禁控制器，支持门锁设备、识别设备、开门按钮设备等接入，包含管理控制平台。采用32 位高速处理器，性能强劲、速度快。支持 TCP/IP 网络通信，网速自适应，通讯数据采用特殊加密处理，更安全，无泄密之忧。主机可支持长度为 20 位的卡号识别和存储。主机可存储1万笔合法卡，5 万笔刷卡记录。系统支持 RTC 时钟、手动校时、自动校时、远程、NTP 校时功能主机支持首卡开门及首卡授权功能，超级卡、超级密码开门、中心远程开门功能，在线升级功能。主机具门未关妥报警功能、门被外力开启报警功能、开门等待超时报警功能、胁迫卡和胁迫码报警功能、非授权名单报警、非法卡超次刷卡报警功能。 主机韦根格式支持标准韦根协议及 HIK 私有韦根协议。主机支持普通卡/残疾人卡/非授权名单卡/巡更卡/来宾卡/胁迫卡/超级卡等多种卡片类型。支持双门控制，可接入485或韦根读头设备、开门按钮和门锁设备等接入，各接线信号采用4mm香蕉插座引出。可进行门禁管理设备认知实训，接线实训，设备安装实训，门禁管理平台安装及调试实训，门禁管理平台运维实训等。
八、音视频系统安装套件
描述：音视频系统套件涵盖视频监控、大屏显示等系统，采用统一平台软件管理配置，系统之间可进行联动设置，所有设备信号接口均采用４MM香蕉接座和接线端子进行连接，可快速完成设备的连接。设备丝印有设备名称和接线端子名称，实训连接方便快速同时可安装在标准机架或实训装置；配套有相应的实训项目操作流程和实训视频。
配置：
1、视频监控系统安装配件5个，采用冷扎钣金加工喷涂而成，可安装在“智能楼宇工程实训装置”墙体任意面板位置，安装时采用有2颗自攻螺丝安装，安全牢固。底座预设常用设备的安装孔位，并采用工程接线端子固定设备的接线端子，具有清晰文字和颜色注明其功能和用途，包括有摄像机支架、监控箱、立杆、防水盒等配件，可满足半球型、球型、枪型的摄像机的安装。
2、视频监控前端设备1套：POE摄像机1台：清晰度：200万像素；镜头焦距：4mm；支持POE供电（802.3af）或DC12V/6.5W ，内置1个麦克风，高清拾音支持背光补偿，强光抑制，3D数字降噪，数字宽动态，支持开放型网络视频接口，ISAPI，SDK，GB28181协议，设备接口：1个RJ45 10 M/100 M自适应以太网口，DC12V供电口支持防反接保护，Ø5.5 mm圆口；网络枪式摄像机1台：400万像素，具有1个10M/100M自适应网口，具有1对报警输入输出接口；1个内置麦克风，1个内置扬声器，支持双向语音对讲。采用深度学习硬件及算法，提供精准的人车分类侦测，支持越界侦测，区域入侵侦测，进入区域侦测和离开区域侦测，支持电动变焦；网络球型摄像机1台：200万像素4寸23倍红外补光网络高清智能球机持最大1920×1080@30fps高清画面输出，焦距4.8-110mm，红外照射距离100m ，23倍光学，1个RJ45网口，自适应10M/100M网络数据，1个电源接口DC12V。支持300个预置位，8条巡航扫描，4条花样扫描。
3、视频监控管理设备1套，包含硬盘录像机1台，可接驳符合ONVIF、RTSP标准及众多主流厂商的网络摄像机，支持 H.265、H.264 编码前端自适应接入，支持 GB28181 协议。支持 IPC 集中管理，包括IPC参数配置、信息的导入/导出、语音对讲和升级等功能。支持人脸检索功能，可按事件、姓名检索人脸，支持以脸搜脸，并关联录像回放；支持人脸签到功能，支持导出签到表或考勤表；支持人体检索功能，可按属性检索人体图片，支持以人搜人，并关联录像回放；支持客流量统计功能，可统计通道区域和时间段的客流量；支持热度统计功能，可统计通道时间段不同区域的客流量大小。
4、网络控制键盘1个，采用7英寸触控式液晶屏，四维摇杆控制，支持网络方式接入DVR、DVS、NVR、网络摄像机、网络球，支持模拟矩阵和模拟球。
5、视频解码器1个，支持HDMI/VGA/BNC三种视频接口，支持H.265、H.264、MPEG4等多种编码码流解码，解码性能强劲，支持2路1200W或4路800W或16路1080P分辨率H.265/H.264码流解码。
九、建筑设备监控系统套件
描述：建筑设备监控系统涵盖新风系统设备、给排水控制系统设备、照门调光控制系统设备等，采用统一平台软件管理配置，系统之间可进行联动设置，所有设备信号接口均采用４MM香蕉接座和接线端子进行连接，可快速完成设备的连接。设备丝印有设备名称和接线端子名称，实训连接方便快速同时可安装在标准机架或实训装置；配套有相应的实训项目操作流程和实训视频。
配置：
1、、DDC控制管理模组1套：标准19英寸模组，内置DDC现场控制器，使用TP/FT-10与LonMark系统通讯。提供最多512组地址表记录(ECS模式)，可减少绑定限制的影响。内置易懂的报警与排程功能。拥有趋势纪录及Email通知功能，并可以部署图形化页面供标准的网页浏览器存取。具备本地控制功能，配有背光显示器，可显示设备与资料点信息。
2、给排水控制系统模组1套：
标准19英寸模组，8U高度；内嵌液位开关、高低液位继电器、水泵控制继电器、模拟水泵及控制线路1套，实训模组表面印有给排水工作原理图，可实时模拟水箱的高低液位状态，给排水配电箱工作状态及模拟水泵工作状态等；模组内置信号源包括DIDO V等，涵盖给排水系统控制所需的信号类型，配合DDC管理模组，可进行远程数据读取实训，远程控制实训，远程策略配置实训等。
3、照明调光控制系统模组1套：
标准19英寸模组，8U高度；内嵌可调筒灯2盏、光照度传感器、2位灯控开关及控制线路1套，可实现筒灯本地控制、远程控制、远程调光、自动调光等实训功能；光照度传感器能实时输出现场照度数据，实现远程照度监测功能；模组内置信号源包括：AIAODIDO等，涵盖照明调光系统控制所需的信号类型，配合DDC管理模组，可进行远程数据读取实训，远程控制实训，远程策略配置实训等。
4、智能楼宇空调新风控制装置1套：
采用19英寸8U大小模组结构设计，内嵌有新风温度传感器，送风温度传感器，滤网压差传感器，二氧化碳及温湿度传感器，比例积分阀和鼓风机。配合DDC管理模组，可进行远程数据读取实训，远程控制实训，远程策略配置等实训。
十、智能楼宇工具箱
规格：长520mm，宽400mm，高160mm；重量：15KG。
结构：
铝型材框架箱子，内置海棉泡沫塑料，带有便提式把手，每个工具采用凹陷式固定同时标有工具名称，方便识别。
配置：
（1）三用压线钳1把，压接水晶头。（2）剥线刀2个，剥除线缆外皮。
（3）小十字螺丝刀1把，螺丝固定用。（4）小一字螺丝刀2把，螺丝固定用。
（5）通断测试仪1个，测试双绞线用。（6）十字螺丝刀2把，螺丝固定用。
（7）一字螺丝刀1把，螺丝固定用。（8）斜口钳1把，剪较硬线缆。
（9）活扳手，2把，螺丝固定用。（10）老虎钳1把，夹持物件。
（11）5米钢卷尺2把，长度和位置测量用。（12）美工刀1把，切割用。
（13）Φ20弯管器1个，弯管成型用。（14）线管剪1把，PVC管裁断用。
（15）线槽剪2个，切断PVC线槽用。（16）钢锯1把，切割用。
（17）电工剥线钳，剥除线缆外皮用。（18）穿线器1根，暗管穿线用。
（19）尖嘴钳1把，夹持物件。（20）管型压线钳1个，压制线耳。
（21）数字万用表1台，测量。（22）零件盒1个，存放小物件。
（23）恒温可调电烙铁，焊接。（24）水平尺，水平测量。
（25）测试笔1支，检测强电。（26）多功能螺丝刀套装。
（27）内六角套装，紧固螺丝。
