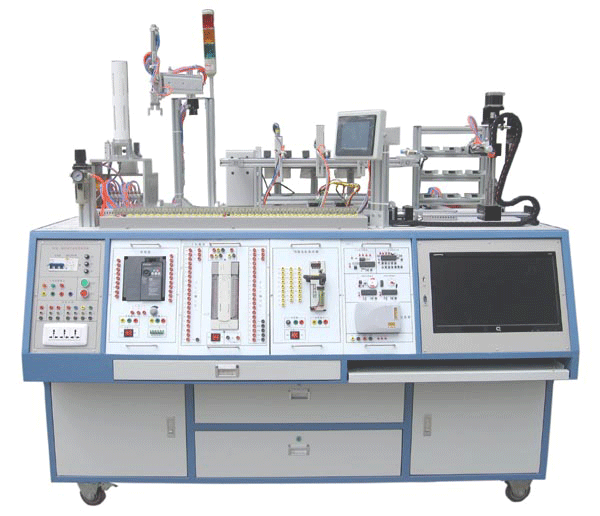

LGJ-JD09型 机电一体化综合实训装置
品牌：理工伟业 咨询电话：010-82827827 82827835
机电一体化综合实训装置是一种典型的机电一体化产品，所涉及的知识领域涵盖维修电工技师、高级技师，自动化控制、运动控制等技术。设备综合运用工业机器人应用技术、PLC及特殊功能模块技术、触摸屏应用技术、通信应用技术、交流伺服应用技术、交流变频应用技术、传感器应用技术、气动控制技术、机械装调技术机电一体化高新技术的综合应用。通过模块化的设计，每个单元可以单独安装、调试、运行、教学、实训，学员可以从模块化到整个单元、从单机到联机、从简单到复杂得学习各种机电一体化技术。整个设备共有多个单元，通过不同单元配置形式可以得到多种不同功能设备，从而实现不同的教学内容。适合于各类职业院校、技工院校用于机电一体化、工业自动化及维修电工高级技术的实训考核。
一、产品概述：
机电一体化实训考核装置根据任务引领式行为导向教学法 , 以重点培养学生的动手实操能力 , 团队协作能力 , 创新能力等。是面向职业教育的新一代综合机电一体化实训考核设备。该设备由铝合金安装实训平台，生产供料单元 , 运输单元及仓库单元等部分组成 , 学生可根据学习需求按照实训项目要求选择需要的部件和安装位置 , 可在铝合金安装平台上组成各种不同的产品生产过程的生产设备。
多种控制方式融为一体，同一种负载模型可以通过多种驱动方式进行控制，真正实现培养学员的创新思路和技能。本产品以模块化开放式结构为主要特点 , 集成了机电一体化技术、自动化技术、传感器技术、通讯及监控技术、电子技术、电工技术和机械装调技术 , 全面锻炼学生的动手实操能力团队协作能力以及思维创新能力。
二、技术参数：
1.工作电源：三相五线 380V±5％ 50Hz
2.安全保护：漏电保护（动作电流≤30mA），过流保护，熔断器保护
3.接线方式：半集中/开发双型接线
4.额定功率：0.8 Kw
5.环境温度：－10℃ ～40 ℃
6.相对湿度：≤90%(25 ℃)
7.外形尺寸：1600×925×1050mm
8.变 频 器：三菱FR-E740-0.75KW
9.P L C：三菱FX2N-48MT
10.步进电机：24VDC 9级细分 2A
11.PLC扩展模块： FX0N-3A
12.触 摸 屏：三菱GT1155-QSBD-C
13.单片机模块：伟福SP-51
14.电机控制单元：220/380V 双向控制 1：50减速箱
15.气动元器件：原装SMC或亚德客
16.设备重量：100kg
