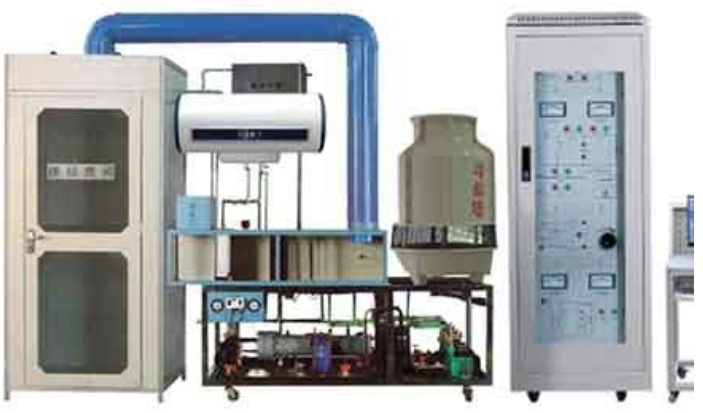

中央空调系统实训装置
一、实训装置简介
在楼宇智能建筑中，中央空调系统是适应人们舒适性需求而普遍设置的基本系统，也是BA系统中 重要的子系统。聚汇天诚设计研发的中央空调系统模型实训装置，完全按照水冷式中央空调的原理和结构将系统微型化，同时保证整个中央空调系统的完整性和合理性。整套设备由小型压缩机、冷却（冻）水泵、冷却塔、风机盘管、电气控制柜、DDC控制器（用户可根据需要任选霍尼韦尔、西门子等品牌的产品部件）及温度、湿度、压力、流量等传感器及执行器等设备组成。
中央空调系统实训装置可手动或自动控制。手动控制时设备的启停由人工控制，自动控制时则由 工作站的PC机对中央空调模型装置进行控制。该模型装置可进行开停机的系统操作演示和系统的模拟负荷演示，实时观察模拟房间内外温度及系统冷冻（却）水的温度的变化情况，根据冷冻水供回水压差自动调节冷冻水流量以维持恒定，并可作为楼控的子系统与 站联网。它是学习中央空调系统的基本结构、进行楼宇自动化系统教学的理想实训教学装置。
二、系统主要测控参数
开关量：冷水机组、冷冻（却）水泵、冷却塔、风机盘管、排风机的运行与故障状态及启停控制；冷冻（却）水流开关和冷却塔高低水位状态。
模拟量：冷冻（却）水温度、压力、模拟房间温度、冷冻水流量等。
三、主要实训项目
1. 中央空调开、停机操作。
2. 中央空调冷冻水流量测量。
3. 新风温度测量。
4. 室内（回风）温度测量。
5. 调节回水流量（三通比例调节阀）。
6. 中央空调冷却水进出水温度测量。
7. 中央空调冷冻水供回水温度测量。
8. 制冷系统抽真空泵及充注制冷剂等。
9. 中央空调系统DDC控制编程。
10. 中央空调系统上位计算机监控组态编程。
四、主要技术指标
1、 装置供电电源：三相交流380V，50Hz，额定电流小于30A
2、 系统制冷量：2.5KW
3、 装置与 站通讯方式：总线方式。
在楼宇智能建筑中，中央空调系统是适应人们舒适性需求而普遍设置的基本系统，也是BA系统中 重要的子系统。聚汇天诚设计研发的中央空调系统模型实训装置，完全按照水冷式中央空调的原理和结构将系统微型化，同时保证整个中央空调系统的完整性和合理性。整套设备由小型压缩机、冷却（冻）水泵、冷却塔、风机盘管、电气控制柜、DDC控制器（用户可根据需要任选霍尼韦尔、西门子等品牌的产品部件）及温度、湿度、压力、流量等传感器及执行器等设备组成。
中央空调系统实训装置可手动或自动控制。手动控制时设备的启停由人工控制，自动控制时则由 工作站的PC机对中央空调模型装置进行控制。该模型装置可进行开停机的系统操作演示和系统的模拟负荷演示，实时观察模拟房间内外温度及系统冷冻（却）水的温度的变化情况，根据冷冻水供回水压差自动调节冷冻水流量以维持恒定，并可作为楼控的子系统与 站联网。它是学习中央空调系统的基本结构、进行楼宇自动化系统教学的理想实训教学装置。
二、系统主要测控参数
开关量：冷水机组、冷冻（却）水泵、冷却塔、风机盘管、排风机的运行与故障状态及启停控制；冷冻（却）水流开关和冷却塔高低水位状态。
模拟量：冷冻（却）水温度、压力、模拟房间温度、冷冻水流量等。
三、主要实训项目
1. 中央空调开、停机操作。
2. 中央空调冷冻水流量测量。
3. 新风温度测量。
4. 室内（回风）温度测量。
5. 调节回水流量（三通比例调节阀）。
6. 中央空调冷却水进出水温度测量。
7. 中央空调冷冻水供回水温度测量。
8. 制冷系统抽真空泵及充注制冷剂等。
9. 中央空调系统DDC控制编程。
10. 中央空调系统上位计算机监控组态编程。
四、主要技术指标
1、 装置供电电源：三相交流380V，50Hz，额定电流小于30A
2、 系统制冷量：2.5KW
3、 装置与 站通讯方式：总线方式。
