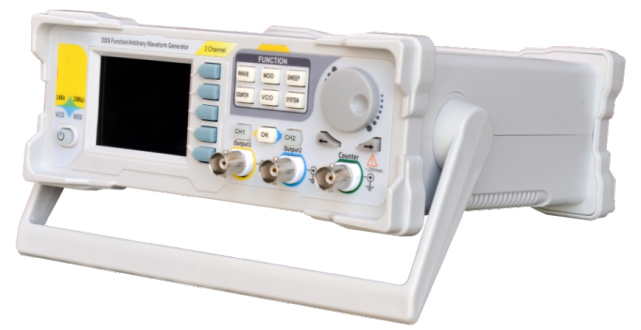

LGY-XH08B型函数信号发生器实验实训装置

品牌:理工伟业 咨询电话:010-82827827 82827835

LGY-XH08B型函数信号发生器实验实训装置采用DDS直接数字合成技术,产生精确、稳定、低失真的输出信号,显示部分采用2.4英寸(320*240)彩色显示屏,同时显示双通道的波形参数;最高输出频率15MHz(正弦波),250MSa/s采样率,14bits垂直分辨率;输出幅度最高可达24Vpp,幅度分辨率最小可达1mV(0.001V);

采用ABS塑料外壳的台式设计, 交流100 – 240V (AC)宽电压供电;

完全独立的双通道输出(相当于两个独立信号源),能够同步工作,相位差精确可调;两个通道的相位调节范围为0~359.99°,调节精度0.01°;两个通道的占空比均可独立调节,调节精度可达0.01%;

丰富的波形输出:可输出多达99组函数/任意波形,包含35 组预置波形和64组用户自定义波形。 预置波形包含:正弦波,方波,矩形波(占空比可调),三角波,升锯齿波,降锯齿波,洛仑兹脉冲波,多频音波,无规则噪声波,阶梯三角波,正阶梯波,反阶梯波,正指数波,反指数波,正下降指数,反下降指数,正对数波,反对数波,正下降对数,反下降对数,线性调频,心电图波,梯形脉冲波,辛克脉冲波,窄脉冲波,高斯白噪声波,调幅波形,调频波形 ,正半波,负半波,正半波整流,负半波整流,CMOS(0~12V),四通道TTL电平和DC电压,四方脉冲、八方脉冲用户自定义波形等;

具有64组任意波存储位,每组存储深度为8192*14bits;

频率精度高:频率精度可达到10-6数量级;

频率分辨率高:全范围频率分辩率1uHz(0.000001Hz);

具有-12V~+12V的直流偏置功能(<20MHz),分辨率可达1mV;

脉冲波脉冲宽度和脉冲频率连续可调,调节范围20ns-1S。脉冲幅度可在0-12V之间连续调节,调节精度0.001V;

无量程限制:全范围频率不分档,直接数字设置;

具有数字信号输出功能,可实现幅度0~12V的任意CMOS电平;

扫描功能:可对信号的四个属性:频率、幅度、偏置、占空比分别进行扫描,具有线性扫描和对数扫描两种扫描模式,扫描时间可达999.99S,扫描起止点可任意设置;

脉冲串猝发输出功能:可选手动触发、内部CH2触发与外部触发三种触发模式,可以使本机输出1~1048575任意个脉冲串;

VCO功能:支持VCO电压控制信号各参数输出功能。

丰富的调制类型:AM、FM、PM、ASK、FSK和PSK调制;

100M频率计功能:具有频率测量、周期测量、正负脉宽测量、占空比测量四种测量方式。仪器最大测量频率可达100MHz,最低测量频率为0.01Hz;

计数器功能:具有直流和交流两种耦合测量方式,有效解决交流耦合计数不准的情况。

标配强大的任意波形编辑功能,能够在PC机上编辑任意波形后下载到仪器输出波形;

强大的通讯功能,可使用PC机控制该仪器。;

输出短路保护:所有信号输出端都可在负载短路情况下工作60S以上;
