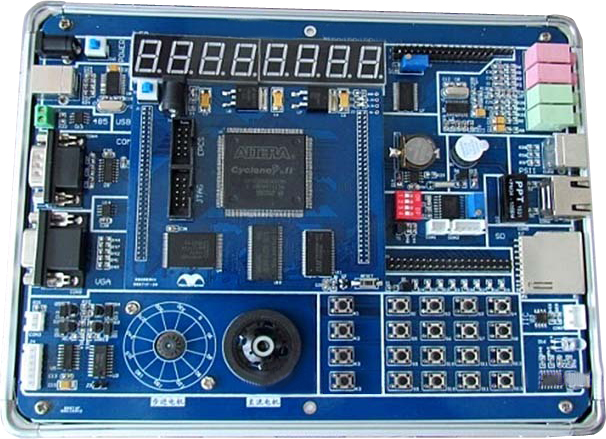

LG-FPGA01型 FPGA开发实验箱

品牌:理工伟业 咨询电话:010-82827827 82827835

一、硬件资源
1、ALTERA Cyclone II EP2C20Q240C8芯片115万门。 核心板可以更换其它主芯片的核心板
2、1片64Mb FLASH芯片(32位总线操作,可兼容128Mb或256Mb Flash)
3、1片64Mb SDRAM芯片(可8位、16位、32位数据总线操作)
4、1片4Mb SRAM芯片16位总线(可升级为8Mb SRAM芯片)
5、1个10M以太网接口
6、VGA接口
7、SD卡媒体接口
8、1个RS232接口
9、1个USB转232接口
10、1个RS485接口
11、LCD1602液晶屏接口
12、LCD12864液晶屏接口(支持YT-320*240 TFT彩色屏)
13、高性能立体声音频编解码器TLV320AIC23:1路LINE-out、1路HP-out、1路MIC-in、1路LINE-in
14、8个共阴七段数码管
15、8个LED指示灯
16、4个功能按键(button键)
17、4*4矩阵键盘
18、4路拨档开关
19、1路蜂鸣器
20、1个温度传感器
21、红外收发器
22、1个直流电机驱动(PWM)
23、1个四相步进电机驱动
24、1路PS/2键鼠接口
25、SPI EEPROM 93C46
26、IIC EEPROM 24C32
27、IIC总线8位AD/DA:4路模拟输入;1路数字输出
28、RTC实时时钟(串行IIC总线)
29、1个40针IO扩展接口
30、50M晶振,高稳定时钟源
31、1个系统复位按键,产生系统复位信号
32、1个配置芯片EPCS4
33、1个JTAG接口;
34、1个AS接口;
35、电源输入(+5V)
二、配套软件
1、ALTERA QuartusⅡ7.2安装包;
2、串口调试工具;
3、LCD字模提取软件。
三、设计文档
1、 开发板用户手册
2、开发板原理图(pdf格式)
3、 开发板原理图库,PCB库(2c20、flash、sdram)
4、所有主要芯片的数据手册
5、一些比较好的Verilog,VHDL视频和书籍以及FPGA、CPLD相关的资料。
四、配套源程序:
1、核心板LED灯测试程序
2、开发板LED灯测试程序
3、核心板LED流水灯测试程序
4、开发板LED流水灯测试程序
5、4×4矩阵键盘测试程序
6、4×1独立按键测试程序
7、数码管动态显示程序
8、4×4矩阵键盘与数码管测试程序
9、 蜂鸣器测试程序
10、4×4矩阵键盘模拟音符测试程序
11、直流电机测试程序
12、步进电机测试程序
13、1602液晶测试程序
14、12864液晶测试程序
15、数字钟程序
16、PS2测试程序
17、VGA测试程序
18、语音测试程序
19、TFT液晶测试程序
20、I2C总线实验
21、 ram的读写
22、SRAM的读写
23、SDRAM的读写
24、FLASH的读
五、标准配件
1、核心板(安装在底板上)
2、底板(安装在箱子上)
3、箱子
4、步进电机(已安装在底板上)
5、直流电机(已安装在底板上)
6、并口下载线一根
7、USB线一根
8、配件光盘一张
