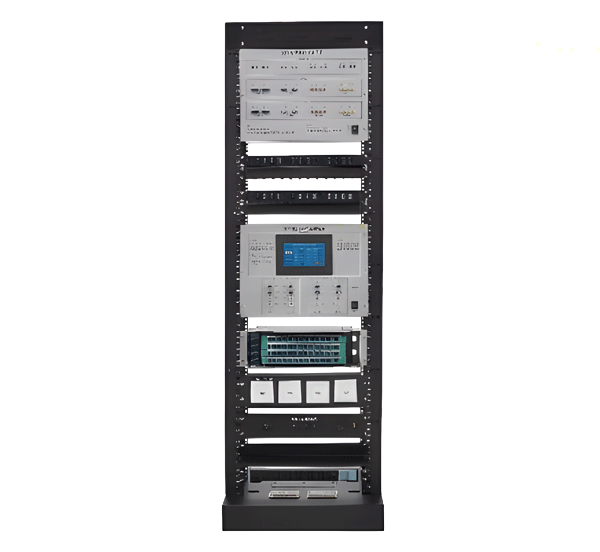

LG-BZH09型 光缆配线端接与测试实训装置

品牌:理工伟业 咨询电话:010-82827827 82827835

一、产品配置

1、尺寸:长600mmx宽550mmx高1800mm。
2、重量:约65KG。
3、结构:设备为19英寸38U开放式机架结构;全钢结构,采用1.5mm冷轧钢板,喷塑处理,防火防静电、落地安装、立式操作;配置智能语音播放系统一套,可以自动播放语音解说词,方便实训教学。
4、实训人数:可满足2-4人/台同时实训。

二、产品特点

1、配置光纤配线端接实训装置,能够同时搭建和测试16种复杂光纤链路,满足学生光纤链路端接和测试实训。
2、配置“7寸液晶光纤性能测试实训装置”1台,面板设置光纤性能测试实训区、光纤耦合器装配实训区和测试结果显示区3个工作区域,共有7寸液晶彩色显示触摸屏1个,光纤耦合器4类12个。
3、光纤性能测试实训装置采用集成设计,包括控制系统主机(7寸彩色液晶电阻式触摸屏)、光源输出模块、光功率采集模块。
4、光纤性能测试实训装置光源输出模块:共4种接口模式,波长分别是650nm、1310nm、1490nm、1550nm。
5、光纤性能测试实训装置光功率采集模块:共4个通道模式,分别是通道A、通道B、通道C、通道D。
6、光纤性能测试实训装置耦合器装配区:共装配2列SC、LC、FC和ST四种常用的光纤耦合器,能够满足SC-SC,SC-LC,SC-FC,SC-ST,LC-LC,LC-FC,LC-ST,FC-FC,FC-ST,ST-ST10种组合的光纤合器的配线。
7、可进行光纤通断测试及损耗测试
8、掌握光纤接续和测试原理及技巧
