一、装置特点

1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。

2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。

3、本实验装置主体部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。

4、本实验装置可定性验证流体在流动过程中的机械能转化；可验证流体连续性方程，测定直管阻力及测定点速度。

5、装置设计可360度观察，实现全方位教学与实验。

二、装置功能

1、测定分析流体流经不同位置（管径、高度）稳定界面时的压力变化情况。

2、了解流体在管内流动时，流体阻力的表现形式。

3、演示分析毕托管的工作原理。

4、观察分析流体流经不稳定界面（突扩和突缩）时的压力变化情况。

5、可根据柏努利方程分析直管沿程阻力及局部阻力的测定原理。

三、设计参数

压力范围：10~800 mmH2O。液体流量：200~2000 L/h；常温、常压操作。

四、公用设施

1、水：装置自带透明水箱，实验时经离心泵进入实验导管并循环使用。

2、电：电压AC220V，功率200W，标准单相三线制。

3、实验物料：清洁自来水。

五、主要设备

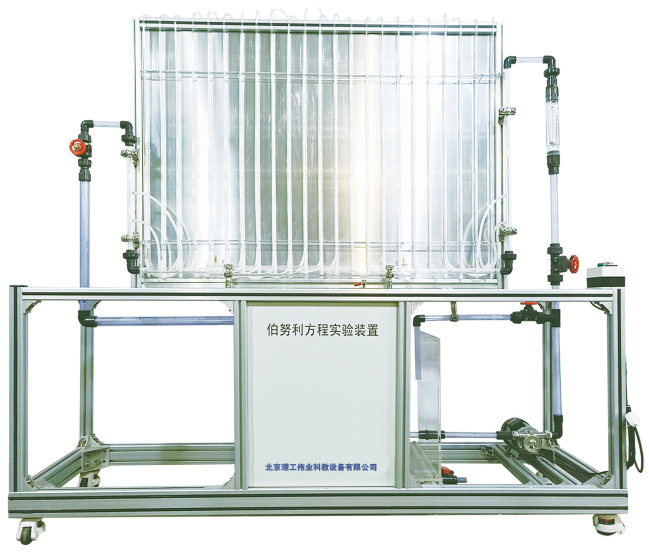

1、优质有机玻璃实验管，上装实验逐渐增大和逐渐缩小导管内径d=14-30mm 。高达23个测压点，管内最大流量可达2000 L/h。

2、演示板：表面喷塑铝板，配水平坐标线。优质有机玻璃测压管，可测定分析各测压点的压力变化情况。304不锈钢低位槽,容积：80L。

3、优质有机玻璃循环水箱：容积≥90 L。

4、磁力循环泵：功率260W，最大流量1m3/h，扬程12 m。

5、液体转子流量计：240～2000 L/h。

6、管路：透明材质，壁厚≥2.5mm。

7、额定电压：220V，总功率：0.5kW，质量：约100 kg。

8、外形尺寸：2000×580×2000mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。

9、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
