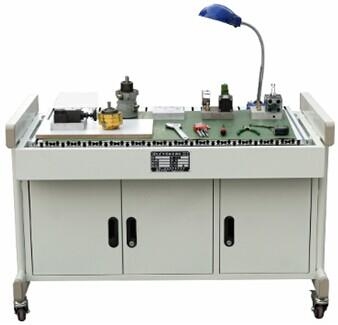

LG-YYCZ01型 液压元件拆装实训装置
品牌:理工伟业 咨询电话:010-82827827 82827835
动力元件包括:低压用齿轮泵 中压叶片泵 、高压用轴向柱塞泵
控制元件包括:溢流阀、减压阀、节流阀单向阀、换向阀等,
执行元件:单出杆双作用液压油缸。所有元件要求符合液压标准要求,采用通用化系统。
控制屏:采用金属框架制作,设有抽屉、日光灯、交流电源插座。有小零件盒,以防止零件的丢失,操作方便符合人性化要求。
1 产品概述
1.1 概述
液压元件是液压系统的重要组成部分,本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具,通过对液压元件的拆装实训,观察了解零件在液压元件中的作用,加深学生对液压元件结构及工作原理的了解,并能对液压元件的加工装配工艺有一定的认识。该实训台适合各职业院校机电类专业《液压传动》、《液压与气压传动》等课程的实训教学需要。
1.2 特点
(1)采用立式单面设计,结构简洁。
(2)操作台采用T型铝合金型材制作,经久耐用,美观大方。
(3)液压元件安装在特殊设计的模块上,可以随意地组合搭建。
2 性能参数
(1)外型尺寸:
实训桌(长×宽×高):1400mm×700mm×750mm
操作屏(长×宽×高):880mm×330mm×560mm
(2)重 量:<70Kg
(3)工作条件:
温度:-10℃~+40℃
相对湿度:≤85%(25℃)
3 产品组成
3.1 操作屏
操作屏采用T型铝合金型材制作,在台面上铺设有防静电皮垫,同时台面上还有小元器件盒,以防止零件的丢失。
3.2 元器件
(1)动力元件:低压齿轮泵(CB-B4)、叶片泵(YB-10B)、高压柱塞泵(4MCY-1)。
(2)控制元件:直动式溢流阀(P-B10)、先导式溢流阀(Y-10B)、力士乐系列高压溢流阀(DB-10)、减压阀(J-10B)、节流阀(L-10B)、单向阀(I-10B)、换向阀(34E-10B)、力士乐系列高压换向阀(3W6A)。
(3)执行元件:单出杆双作用液压油缸。
3.3 工具:内六角扳手、内卡、钢皮尺、活动扳手、螺丝刀、老虎钳。
4 实训内容
(1) 液压缸拆装
(2) 压力控制阀拆装
(3) 液压泵拆装
(4) 流量阀控制拆装
(5) 方向控制阀拆装
5 产品配置
序号 |
名称 |
型号 |
数量 |
类型 |
备注 |
1 |
液压元件拆装实训台 |
LG-YYCZ01 |
1台 |
必配 |
|
2 |
工具套件 |
|
1套 |
必配 |
|
