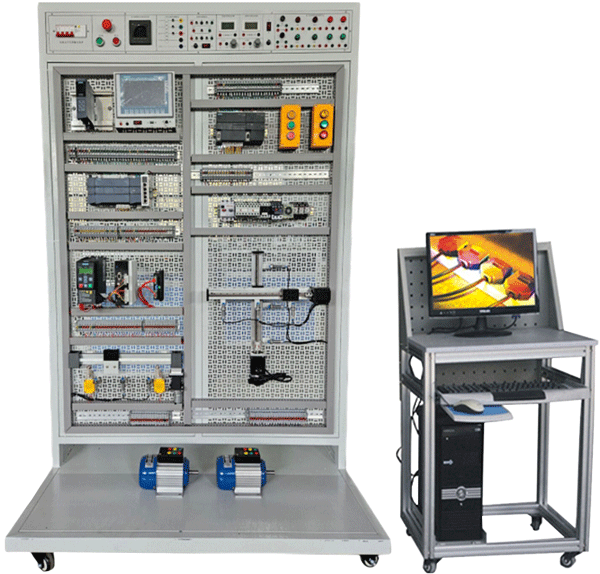

LGP-LYD03A型 工业网络控制实训台
品牌：理工伟业 咨询电话：010-82827827 82827835
一、 产品概述
工工业网络控制实训台、工业控制网络综合实训室设备、工业控制网络实验平台、工业自动化网络技术实验室设备通过实验使得学生熟悉工业网络的基本原理、系统设计方法，熟悉各种PLC和触摸屏的工作特性；掌握基于工业网络的控制系统设计方法，为毕业设计及今后从事相关的工作奠定一定的实践基础。
工业网络控制实训台主要承担《工业自动化网络技术》、《现场总线网络》课程的设计和毕业设计任务。主要针对全校工科专业课程含PLC控制原理及应用和现场总线网络等专业课的学生进行实验的专业教学实验室。
工业网络控制实训台主要用于学生对可编程控制器(PLC)的编程学习 、工业网络架构认识与熟悉 、工业以太网通讯及编程 、触摸屏现场控制、组态软件控制与监控 、远程控制及工业复杂网络架构控制设计、步进电机组件、伺服及驱动器组件、传感器组件、三相异步电机组件的认识与使用，具备现场总线、工业以太网、工业无线网络等典型网络系统，集成相应PLC及其扩展模块硬件、触摸屏、边缘网关、步进电机、 模拟量传感器、噪音传感器、编码器、温湿度传感器、三色灯等， 实现工业设备的网络通信、协议转换等实训场景。
二、 工业网络控制实训装置特色
1. 实训建设理念为一次性建设，本设备采用通用型宽展口，所有主机的I/O口都可通过扩展口引出，可以用于插接式训练，也可进行线接式实操训练；还设有两块可拆卸的网孔板可对不同层次的学生进行考核。
2. 在主机选型方面由小型S7-200SMART系列PLC，全面覆盖了西门子常用PLC类型，主机可以通过并口连接到实训区进行实训，可从基础小型PLC开始学起，再到中型PIC,最后到大型PLC，由简到繁的学习理念让学生容易接受，学习起来更加得心应手。
3. 采用模块组合式结构，含开关量、模拟量、变频调速、触摸屏、通信模块等，配套MCGS工控组态监控软件，实现仿真化、信息化实训教学。
4. 项目实训模块：利用目前典型的可编程控制器及总线技术完成对工业生产中典型案例的模拟对象、实物模型中的逻辑、模拟、过程、运动等的控制。
5. 仿真实训教学：通过虚拟环境实时显示PLC运行状态，模拟工业现场控制，可以进行编程训练、程序编写测试等功能。
6. 模块化网络系统：网络结构主要由西门子主机S7-200SAMRT构成，根据工业中西门子PLC应用历程构建了一个工业网络，网络通讯涉及PROFINET通讯、以太网通等多层网络通讯。
三、 技术性能
1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3. 装置容量：＜0.5kVA
4. 重 量：100kg
5. 外形尺寸：1780mm×730mm×1460mm
6. 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
