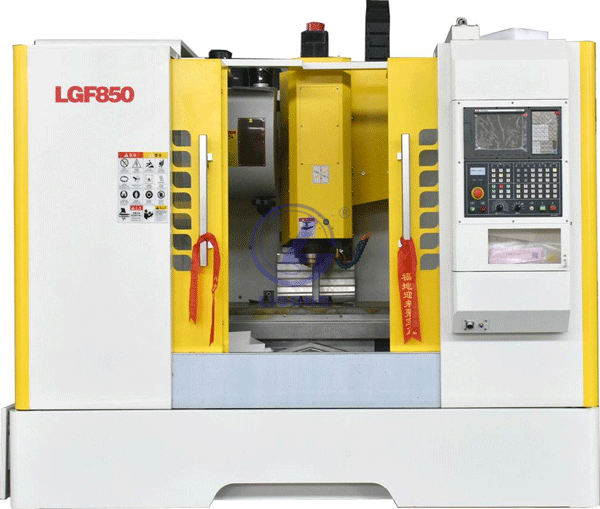

LGF850型 五轴加工中心
品牌：理工伟业 咨询电话：010-82827827 82827835
一、产品简介
1、五轴加工中心机床是我自主研发制造的工作台摇篮翻转式五轴联动机床。采用GSK25i数控系统。
2、该机床可实现X﹑Y﹑Z、A、C轴五轴联动，故特别适用于蜗轮、叶片、复杂模具和空间凸轮等具有复杂曲面的零件加工。
3、本机床特别适合加工：金属、铜、铝、工程塑料、有机玻璃等金属材料。

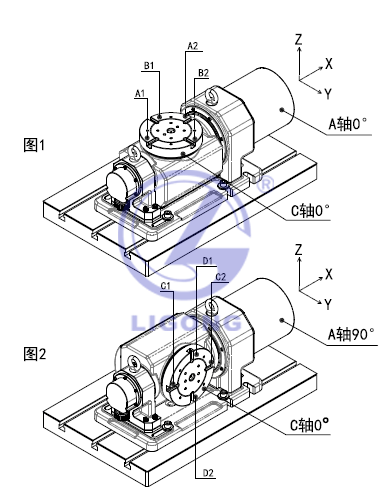

4、五轴摇蓝式工作台
二、机床的主要用途
该机床具有X﹑Y﹑Z三个直线运动的数控坐标轴和A、C二个旋转运动的数控坐标轴, 可实现五轴联动。各坐标轴可自动定位,工件在一次装夹后,可自动完成铣﹑钻﹑镗﹑铰等多种工序的加工。
三、机床的主要规格及技术参数
|
名 称 |
单 位 |
数 值 |
|
|
行程
|
X轴行程 |
mm |
400 |
|
Y轴行程 |
mm |
220 |
|
|
Z 轴行程 |
mm |
350 |
|
|
A轴回转角度 |
° |
-110～+110 |
|
|
C轴回转角度 |
° |
-99999~+99999 |
|
|
主轴端面至工作台面距离 |
mm |
0～350 |
|
|
工作台
|
工作台面积 |
mm |
Ф160 |
|
工作台最大承重 |
kg |
40 |
|
|
主轴
|
主轴孔锥度 |
- |
BT30 |
|
主轴最高转速 |
r/min |
8000 |
|
|
主电机功率 |
kw |
1.5 |
|
|
进给速度
|
X、Y轴快速位移 |
mm/min |
6000 |
|
Z轴快速位移 |
mm/min |
5000 |
|
|
X、Y、Z切削进给速度 |
mm/min |
3～2000 |
|
|
A轴快速回转速度 |
r/min |
1000 |
|
|
C轴快速回转速度 |
r/min |
1000 |
|
|
自动换刀系统
|
刀库形式 |
|
斗笠式 |
|
刀具数 |
pcs |
8 |
|
|
换刀时间(刀-刀) |
sec |
5 |
|
|
刀具最大长度 |
mm |
100 |
|
|
刀具最大重量 |
kg |
4.5 |
|
|
电机
|
X/Y电机 |
kw |
0.75 |
|
Z电机 |
kw |
1.2 |
|
|
A轴电机 |
kw |
0.75 |
|
|
C轴电机 |
kw |
0.4 |
|
|
精度
|
X/Y/Z轴定位精度 |
mm |
0.02 |
|
X/Y/Z轴重复定位精度 |
mm |
0.012 |
|
|
A/C轴定位精度 |
sec |
30〃 |
|
|
A轴重复定位精度 |
sec |
5〃 |
|
|
C轴重复定位精度 |
sec |
10〃 |
|
|
机床尺寸
|
机床总高 |
mm |
1900 |
|
占地面积(长×宽) |
mm |
1500×1350×2050 |
|
|
机床重量 |
kg |
650 |
|
|
电力需求 |
kw |
4 |
|
|
数控系统 |
广州数控 |
|
GSK 25i数控系统 |
|
编程软件 |
UG五轴编程 |
|
五轴后处理 |
