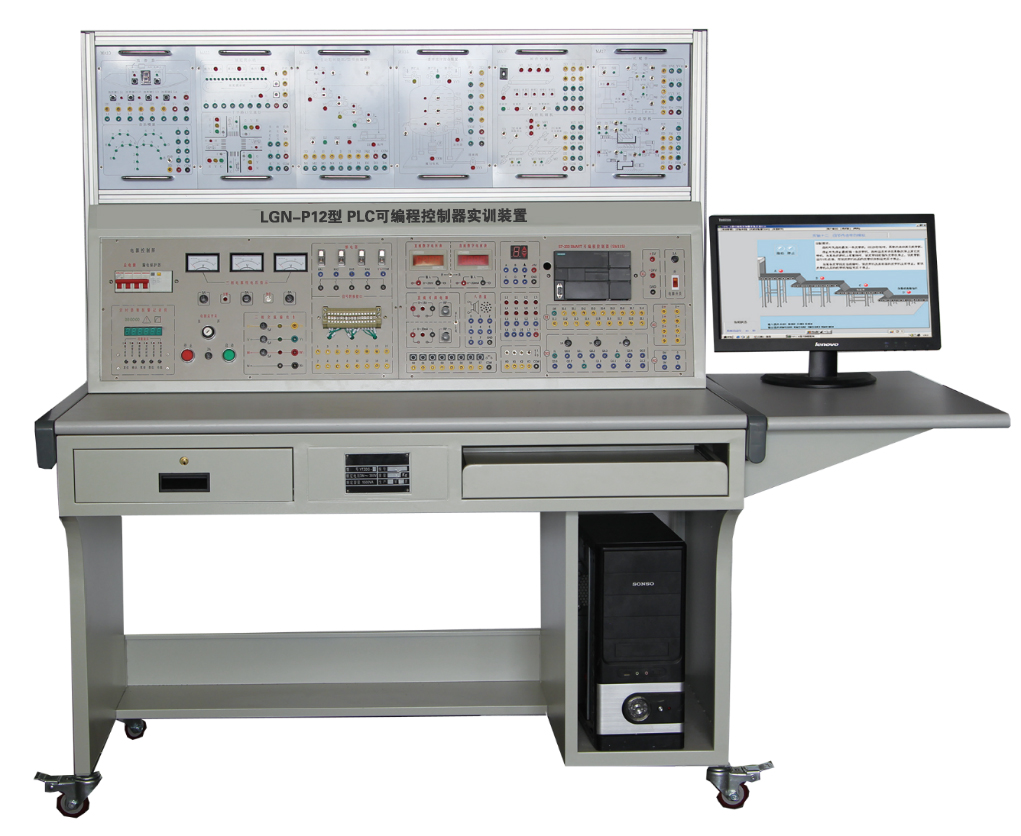

LGN-P12型可编程控制器实训装置

品牌：理工伟业咨询电话：010-82827827 82827835

一、概述
LGN-P12型可编程控制器实训装置集可编程控制器、STEP 7-MicroWIN SMART编程软件、实训模块、实物、电机实操板等于一体。在本装置上，可直观地进行PLC的基本指令练习、多个PLC实际应用的模拟及实物控制。适合机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业 +和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》的教学需求。要求适合技工学校、职业培训学校、职教中心、鉴定站的PLC实操、技能鉴定考核。

二、技术性能
1.输入电源：三相四线（或三相五线）AC380V±10% 50Hz
2.装置容量：>0.5kVA
3.外形尺寸：1780mm×730mm×1520mm（与现有设备参考）
4.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
5.云智能实验室安全管理系统
实训室总体智能电源管理系统由主电路、控制电路、检测保护电路、显示电路、语音报警电路等组成，整个实验室配置一套管理系统。
主要功能：
（1）上电系统自测
1）主电路及控制电路上电后对线路系统进行输入电压的过压、欠压；线路对地漏电；输出负载过流的检测，任一故障存在电源输出断开。
2）故障内容有相应文字显示。
3）对故障进行语音报警。
（2）运行检测保护
1）输入过压、欠压、输出过流、漏电，任一故障出现将自动跳闸，实施保护。
2）对故障进行语音报警。
3）保护阀值可进行现场设置。
（3）漏电功能测试
1）按下漏电测试按钮，装置会自动提供一个漏电测试信号，使保护器跳闸。
2）重新进行上电进入自己检测状态，文字显示“开机检测中....”，无故障情况下，实训室智能电源管理系统恢复供电。
（4）过压保护
1）运行中，出现输入过压，实训室智能电源管理系统将跳闸。
2）对应的“过压相”进行文字显示。
3）语音播报“线路过压，请注意”。
（5）过流保护
1）运行中，三相电源中任一相出现过流，实训室智能电源管理系统将跳闸。
2）对应的“过流相”进行文字提示。
3）语音播报“线路过流，请注意”
（6）漏电保护
1）运行中，三相中任一相出现漏电，实训室智能电源管理系统将跳闸。
2）对“漏电”进行文字显示。
3）语音播报“线路漏电，请注意”。
（7）电源监控
  1）可对各相电压进行数值显示及曲线显示，显示精度±5V
  2）可对各相电流进行数值显示及曲线显示，显示精度±
  3）高压保护电压设置：设置范围<300V，输入1A;动作时间：2-5S，输入单位0.1S
4）欠压保护电压设置：设置范围：>154V，输入单位1V；动作时间：2-5S，输入单位0.1S
5）过流保护电流设置：设置范围：<20A,输入单位0.01A;动作时间：0.5-2S，输入单位0.1S
投标时提供云智能实验室安全管理系统软件著作权证书原件备。
三、基本配置及功能
PLC可编程控制器实训装置由控制屏、实训桌、主机实训组件、实训模块、三相鼠笼异步电机、教学资源库等组成。
1.交流电源控制单元
三相四线380V交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有保险丝保护，控制屏的供电由钥匙开关和启停开关控制、同时具有漏电告警指示及告警复位。
提供三相四线380V、单相220V电源各一组，由启停开关控制输出，并设有保险丝保护。
2.直流电源、直流电压/电流表、逻辑电平输出及指示等
直流电压：0～15V可调输出；直流电流：0～20mA可调输出；直流数字电压表/电流表：电压表量程0～200V、输入阻抗为10MΩ、精度0.5级，电流表量程0～200mA、精度0.5级；同时设有逻辑电平输出（点动、自锁）、逻辑电平指示、LED数码管、方向指示器、八音盒、直流24V继电器、信号转换座若干。
3.PLC主机模块（西门子）
   配置西门子S7-1200主机CPU 1215C内置数字量I/O（14路数字量输入/10路数字量输出），模拟量2路模拟量输入/2路模拟量输出；集成2个以太网口，支持以太网通讯，配套PLC编程线缆、编程软件。
4.变频器模块
采用挂箱模块式结构，冷轧钢板喷塑箱体；铝质面板(厚度2mm)；三菱FR-D720S-0.4kW变频器，输入电压AC220V 0.4KW工业变频器，集成4路数字量输入/2路模拟量输入，带有RS485通信接口及基本操作面板。
5.直流步进控制模块
提供DC6-40V供电的42步进驱动器1只，采用DSP技术，电流范围0.3A-2.2A，具有半流、过压和过流等短路保护，1600-6400细分可调，可驱动4、6、8线两相步进电机，脉冲响应频率最高可达75KHZ；提供2相步进电机42J06一只，步距精度5±%，耐压500VAC，径轴向跳动0.08以下，步距角1.8°，额定电流1A，8根引线。面板印有步进驱动器详细参数图表。
6.交流伺服控制模块
采用交流伺服驱动，工作电压AC220V，输出功率200W。采用数字信号处理器（DSP）作为控制核心，智能功率模块（IPM）内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路，具有较强的温度、湿度、振动等环境适应能力和很强的抗干扰的能力；支持位置、速度和力矩三种方式对伺服马达进行控制。
7.电机控制/步进电机控制模块
通过对电机控制/步进电机控制时序的监视和控制，掌握基本控制指令的编写方法；掌握循环调用指令的编写方法。
8.装配流水线/十字路口交通灯
通过对“生产流水线”顺序加工过程及十字路口交通灯路况信号的控制，掌握顺序控制指令的编写方法。
9.自动送料装车/四节传送带
通过对传送带启停、传送状态的控制和对货物在自动送料装车系统中流向、流量的控制，掌握较复杂逻辑控制指令的编写方法。
10.多种液体混合装置
通过对“液体混合装置”中不同液体比例及液体混合时搅拌时间的控制，掌握条件判断指令及各种不同类型的定时器指令的编写方法
11.机械手控制/自控成型机
通过对机械手停留“位置”及自控成型机各方向“液缸位置”的控制，掌握一个完整工业应用系统中的较简单逻辑控制程序的编写能力。
12.实验连接线
每套配齐高可靠护套结构手枪插连接线，无氧铜抽丝而成插头采用实芯铜质件外套铍轻铜弹片，强弱电导线的插头插座尺寸分开，不可混插，安全可靠。
四、配置清单（单台配置）

序号	名称	规格参数	单位	数量
1	实训桌	1780mm×730mm×1520mm	台	1
2	实训挂架	型材框架，安装PLC实训模块	台	1
3	实训屏	含电源及安装PLC主机	台	1
4	PLC主机	S7-1200 1215C	台	1
5	变频器模块	三菱FR-D720S-0.4kW	台	1
6	直流步进控制模块挂箱	42步进驱动器	块	1
7	交流伺服控制模块挂箱	含伺服控制器及伺服电机	块	1
8	电机控制/步进电机控制模块挂箱		块	1
9	装配流水线模块挂箱		块	1
10	十字路口交通灯模块挂箱		块	1
11	自动送料装车/四节传送带挂箱		块	1
12	多种液体混合装置挂箱		块	1
13	机械手控制挂箱		块	1
14	自控成型机挂箱		块	1
15	实验连接线	600mm,黄、红、黄各10根	套	1
16	云智能实验室安全管理系统	整个实训室配置一套	套	1
