LGSX-04A型 单片机、自动控制、计算机控制技术、信号与系统综合实验装置

品牌:理工伟业 咨询电话:010-82827827 82827835

一、概述

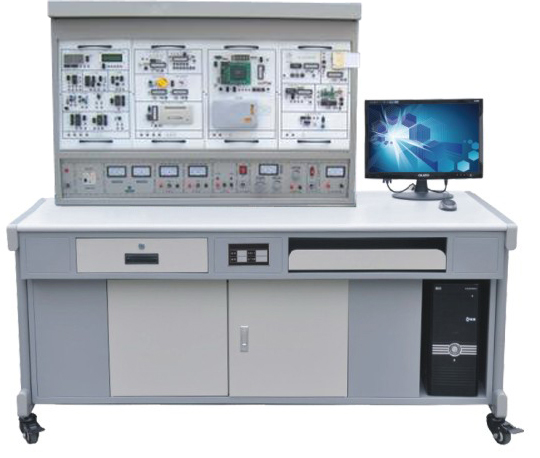

      LGSX-04A型 单片机、自动控制、计算机控制技术、信号与系统综合实验装置由控制屏、实验挂箱、实验桌组成,通过单片机开发实训台可完成单片机的接口扩展、数据采集、数据显示、键盘控制、定时器、打印机接口等实验,配备有仿真器。设有电流型漏电保护器,控制屏若有漏电现象,漏电流超过一定值,即切断电源,对人身安全起到一定的保护。

      LGSX-04A型 单片机、自动控制、计算机控制技术、信号与系统综合实验装置采用组件式结构,更换实验模块便捷。如需扩展功能或开发新实验,只需添加实验模块挂箱即可,永不淘汰。


LGSX-03C型 单片机、自动控制、计算机控制技术、信号与系统综合实验装置

二、主要技术参数

1、输入电源:AC220V±10%  50Hz

2、工作环境:温度-10+40  相对湿度<85%25

3、装置容量:200VA

4、重量:100Kg

5、外形尺寸(cm):160×75×150

6、挂箱尺寸(mm):410×240×60

7、输出电源:有漏电、短路、过流保护

   A.~220V,通过安全插座输出

B.直流稳压电源:±5V/1A  ±12V/2A

三、装置构成

(一)实验屏:实验时放置实验挂箱,并提供实验电源,铁质双面亚光密纹喷塑结构。

(二)实验桌:钢木结构,桌面为防火、防水、耐磨高密度板,电脑桌连体设计,造型美观大方。

(三)实验模块:

1LGDP-01 单片机实验挂箱(一)

LED点阵显示模块、点阵式字符液晶显示模块、8253定时计数器、A/D转换、D/A转换、V/F转换、F/V转换、串引EEPROMEEPROMFlash RomSRAMI2C总线接口

2LGDP-02 单片机实验挂箱(二)

8251串行口扩展、232总线串行接口、单片机*小应用系统1、单片机*小应用系统2、拔码开关输出

3LGDP-03 单片机实验挂箱(三)

ISD 1420语音控制、IC卡读写接口、实时时针/日历、USB接口、RS232RS485接口

4LGDP-04 单片机实验挂箱(四)

8279接口电路、8255 I/O扩展、8155 I/O扩展、动态扫描显示模块、转换接口、MC14433、整列式键盘实验模块

5LGDP-05 单片机实验挂箱(五)

步进电机驱动程序示列、温度传感器与温度控制、汽车转弯信号灯/十字路口交通灯、数字频率计、看门狗

6LGDP-06 单片机实验挂箱(六)

十六位逻辑电平显示、继电器控制接口、常用器件接口、八位逻辑电平输出、单次脉冲、扬声器、串引静态显示模块、查询式键盘。

7LGDP-07 单片机实验挂箱(七)

主功能逻辑笔、多功能密码锁、直流电动机驱动、步进电机驱动、微型打印机与单片机的接口

8LGDP-08 单片机实验挂箱(八)

单片机与CPLD实验、sh51仿真器

9. 自控原理与计算机控制部分(九)

 各单元电路、8088CPU控制单元和PC机进行通讯的串口构成,USB采集数据。
 信号源发生单元电路:正弦波、方波、斜波及抛物波
 信号周期在2毫秒至30秒之间可调
 采样保恃器及单稳单元电路:由LF398HEF4538等器件构成

 运算模拟单元电路:

 非线性用单元电路:

 状态指示灯单元:

 数/模转换单元电路:

 AD0832/数转换单元电路:

 AD0809单节拍脉冲发生单元:

 电位器单元:

 电源发生单元:+5V/2A+12V/0.2A-12V/0.2A

 电机单元:直流电机、步进电机
 信号测量单元:采用PC软件实现双踪示波器、频率特性分析等功能。
 特殊运算环节单元:
 可变电阻器组单元:
 微型温度控制单元:
 电源:+5V/2A-5V/0.5A+12V/0.5A-12V/0.5A
 频率计:可测量的信号频率范围:0300KHz
 毫伏表:可测量的信号频率范围:0100KHz
 可测量的信号幅值范围:1mV10V
 信号源:可产生正弦波、三角波、方形波三种波形。
 幅值(峰峰值): 正弦波 012V
 三角波 018V
 方 波 020V
 频率:(四档可调正弦波 2Hz100KHz
 三角波 2Hz100KHz
 方 波 2Hz100KHz

四、基本实验内容

1.存储器块清零
2.二进制到BCD码转换
3.二进制到ASCII码转换
4.程序跳转表
5.内存块移动
6.数据排序
7P1口输入、输出实验
8.继电器控制实验
9.用74LS244读入数据
10.用74LS273输出数据
11.串行数据转换并行数据
12.并行数据转换串行数据
13PWM转换电压实验
14.音频控制实验
158255输入、输出实验
168155输入、输出实验
175LED静态串行显示实验
186LED动态扫描显示实验
19.查询式键盘实验
20.阵列式键盘实验
21.计数器实验
22.定时器实验
238253定时器实验
24.外部中断实验
25.串行口通讯实验
26ADC0809模数转换实验
27DAC0832数模转换实验
28MC14433模数转换实验
29EEPROM外部数据程序存储器实验
30SRAM外部数据存储器扩展实验
3193C46串行EEPROM数据读写实验

32.电子时钟实验

33.电子琴模拟实验
34.打印机控制实验
35.汽车转弯信号灯控制实验
36.温度传感器温度控制实验
37.温度过程控制模拟实验
38.五相步进电机模拟实验
39.计算器实验
40.数字频率计实验

41V/F转换实验
42F/V转换实验
43LED点阵显示实验
44.字符液晶显示屏控制实验
458279键盘扫描显示实验
46.看门狗实验
478251串行口扩展通讯实验
48I2C总线读写实验
49RS232RS485实验
50USB接口实验
51.十字路口交通灯控制实验
52.五功能逻辑笔实验
53.直流电机驱动调速实验(实物)
54.步进电机驱动实验(实物)
55IC卡读写实验
56.实时时钟/日历控制实验
57.语音芯片控制实验
58.单片机与CPLD实验

598051PC机串行口通讯实验

60Flash Rom外部程序存储器实验

61.多功能密码锁实验



.自控原理与计算机控制部分基本实验内容

1)计算机控制技术实验项目
 1. A/DD/A转换                2.采样保持器
 3.数字滤波                       4.积分分离式PID控制
 5.*小拍有纹波系统实验      6.*小拍无纹波系统实验
 7.大林算法控制                 8.非线性控制
 9.解耦控制                       10.综合控制实验
 2)自动控制原理实验项目
 1.典型环节的模拟研究        2.典型系统瞬态响应和稳定性
 3.系统校正                      4.控制系统的频率特性
 5.典型非线性环节              6.非线性系统(一)
 7.非线性系统(二)           8.采样系统分析
9.采样控制系统的校正        l0.状态反馈(极点配置)
3)控制系统实验项目
1.直流电机闭环调速实验
2.温度闭环控制实验
3.步进电机调速实验

3)信号与系统及数字信号处理平台

1、基本运算单元实验(单元电路、信号源、频率计、电压表)
2、阶跃响应与冲激响应实验
3、连续系统的模拟实验
4、模拟滤波器实验(无源、有源、低通、高通、带通、带阻)
5、抽样定理实验
6、二阶网络状态轨迹实验
7、一阶电路暂态响应实验
8、二阶电路暂态响应实验
9、二阶电路传输特性实验
10、信号卷积实验
11、矩形信号的分解实验
12、矩形信号的合成实验
13、幅度对信号合成的影响
14、相位对信号合成的影响
15、锯齿波信号的分解/合成
16、信号的调制与解调实验

17、信号的频谱分析
18、频分与复用实验

19DSP应用实验

20DSP数字信号处理单元实验
21、数字滤波器实验(低通、高通、带通、带阻)
22、八阶高通、低通滤波器(巴特沃斯)实验

23、各种模拟、数字滤波器性能比较实验
24、主机接口与二次开发区
25CPLD编程开放模块
