普通车床电气技能实训考核装置(半实物)

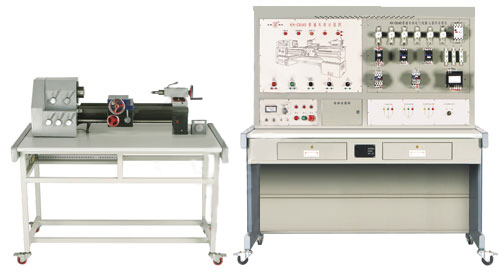

       “普通车床电气技能实训考核装置A”是在原“普通车床电气技能实训考核装置B”基础上进行改造升级,它增加了C6140型普通车床仿真半实物模型,并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来,因而使教学更加形象生动。本装置适合于维修电工(电工)初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、功能特点
C6140普通车床半实物仿真模型是参照实际C6140普通车床的尺寸按一定比例缩小的设计;
本套装置电气部分的操作,能实现C6140普通车床各种运动控制,它包括:主轴启动停止、工作台快速移动和冷却泵启动停止,极限位置的限位保护;
机床电气线路的所有接点,在装置的面板上都有相应的测试点,便于学员检测故障;
半实物模型上所用电机的电压等级与实际的机床完全相同;
半实物机床的床身采用铸件,专用模具一次成型,滚珠丝杆传动,手轮使用实际机床部件,贴近真实机床;
半实物机床各部件采用不同的颜色,培训时学生更加容易理解接受;
半实物机床活动导轨表面采用高频淬火工艺,经久耐用;
控制屏的故障箱内设有32个开关,通过拨动故障开关,可设置相应的故障点。
二、技术性能
输入电源:三相四线~380V±10%  50Hz
工作环境:温度-10℃~+40℃,相对湿度<85%(25℃),海拔<4000m
装置容量:<0.2kVA
漏电保护动作电流:≤30mA;漏电保护动作时间:≤0.1s
控制屏尺寸:1410mm×725mm×1535mm
半实物模型桌子尺寸:1268mm×723mm×798mm
C6140车床模型尺寸:900mm×320mm×370mm
工作台移动行程:200mm
主轴转速:250r/min
三、设备配置

序号 名 称  数 量 备  注
00001.   KHS-C6140型普通车床电气技能实训考核装置 1台
00001.   C6140普通车床半实物模型(含实训桌) 1台 配有与电气部分的连接接口,通过电缆连接
 四、实训项目与目的
熟悉常用低压电器的机构、原理
通过观察机床模型的运动,了解机床的实际运动
了解机床电器控制的原理及各种保护装置
掌握机床中常见故障的排除方法
五、故障点设置一览表

故障编号 故障现象
K1 机床无法启动
K2 机床无法启动
K3 机床无法启动
K4 照明灯不亮
K5 机床无法启动
K6 机床无法启动
K7 主轴、冷却泵电动机不能启动
K8 主轴电动机控制不能自锁
K9 主轴电动机控制不能自锁
K10 主轴、冷却泵电动机不能启动
K11 冷却泵不能启动
K12 冷却泵不能启动
K13 冷却泵不能启动
K14 刀架不能快速移动
K29 主轴不工作
K30 冷却泵不工作
K31 不能快速移动
