电工操作技能考试考核点设备基本条件

一、操作技能考试考点的必备设备为：

1.电工器件20套。（注：每套器件包括有用于220伏或110伏交流低压三相异步电动机，控制电路的
（1）	交流接触器：4个
（2）	三相闸刀开关（或万能转换开关）：1个
（3）	瓷插式（或螺旋式）熔断器：8个
（4）	三联按钮开关：2个
（5）	热继电器：2个
（6）	时间继电器（电子式或数字式）：1个
（7）	20A的整流二极管：1只
（8）	限流电阻（大功率）：1只
2．万用表：20块
3．用于通电试验的三相电源（220伏或110伏交流）
4．小型三相交流异步电动机：5—10台
5．电工工具：20套。注：每套电工工具包括：
（1）	剥线钳：1把
（2）	尖嘴钳：1把
（3）	斜口钳：1把
（4）	电工刀：1把
（5）	十字螺丝批：2把（中号1把，小号1把）
（6）	一字螺丝批：2把（中号1把，小号1把）
（7）	验电笔：1把
（8）	帆布工具袋：1只
6．不小于60cm×120cm的工作台：20张

二、考点的辅助设备：

1．兆欧表：20个

2．单臂电桥：20个

3．双踪示波器：20台

4．单相功率因数表：20台

三、参考设备

LGWK-08D型电工操作技能考试考核装置（双组型）

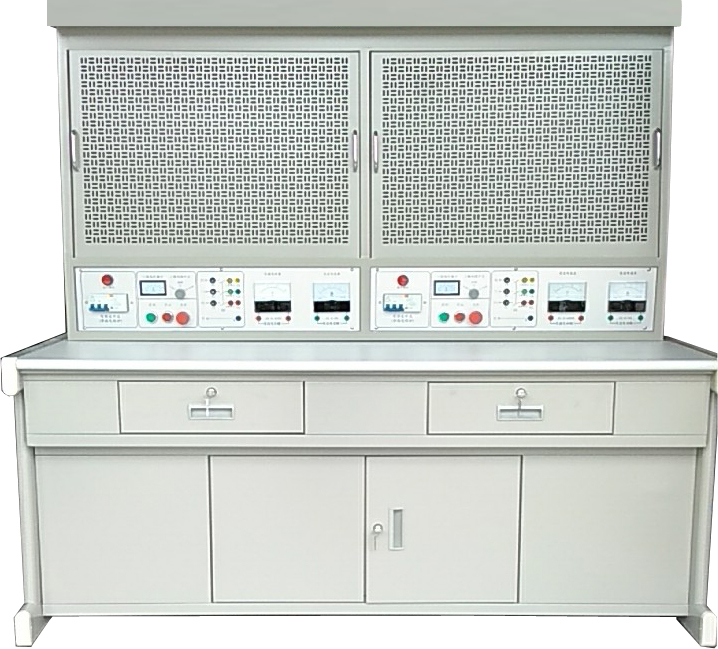

LGWK-08D型电工操作技能考试考核装置（双组型）主要由实训桌、网孔板、实训元器件组成。学生根据电工实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。电工实训装置也可作为电工考工的考核设备。

一、特点

1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。

4、设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。

二、考核装置技术性能

1、输入电源：三相四线制～380V±10% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1690mm

三、实训台配置

1、公共部分：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。

2、每组提供线电压380V或相电压220V两种电源，单相电源插座、线电压输入指示表。

3、每组提供3V、6V、9V、12V、18V、24V、36V低压交流电源。

4、每组提供一路恒流稳压电源，电压0-30V，*大电流3A，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。

5、实训设备实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。

四、参考实训项目

1．电工布线工艺实训

2．两个开关控制一盏灯线路训练

3．声控开关控制白炽电路训练

4．二地控制一盏灯电路训练

5．三地控制一盏灯电路训练

6．日光灯线路接线训练

7．单相电度表直接安装接线

8．单相电度表经电流互感器安装接线

9．室内照明电路安装训练

10．配电板安装训练

11．交流负载电功率的测量

12．三相异步电动机直接启动控制

13．三相异步电动机接触器点动控制线路

14．三相异步电动机接触器自锁控制线路

15．三相异步电动机Y/△自动控制线路

16．用倒顺开关控制三相异步电动机正反转线路

17．接触器联锁的正反转控制线路

18．按钮联锁的三相异步电动机正反转控制线路

19．双重联锁的三相异步电动机正反转控制线路

20．三相异步电动机多地控制

21．工作台自动往返控制线路

22．三相异步电动机串电阻降压启动控制线路

23．三相异步电动机能耗制动控制线路

五、参考实训项目所需元器件清单（每组配备清单）

注：本装置每台需配两套元器件。

序号	名称	型号与规格	数量
1	单相电度表	DD862-2	1
2	单相闸刀开关	HK8	1
3	拉线开关	4A/250V	1
4	平灯头	6A/250V	2
5	园形插座	T3-10	1
6	电流互感器	LQG-0.5	1
7	墙壁开关座		2
8	声控开关	118-B30	1
9	低压断路器	DZ108-20/10	1
10	螺旋式保险盒	RL1-15/3A	3
11	直插式保险盒	RT14-20/2A	2
12	交流接触器	CJX2-0910	3
13	辅助触头	F4-22	3
14	热继电器	R16B-20/3	1
15	通电延时时间继电器	ST3PA-B/380V（0-60S）	1
16	时间继电器座	PF-083A	1
17	3H铁壳按钮		2
18	行程开关	LX9-222	2
19	行程开关	LX9-001	2
20	倒顺开关	K03-15	1
21	日光灯管	Y210RR25/10W	1
22	镇流器	13W	1
23	日光灯座		2
24	大功率电阻		3
25	二极管		1
26	接线端子排	JF5-2.5/5	5
27	G形导轨		1
28	走线槽		2米
29	螺丝		90
30	螺丝刀		2
31	尖嘴钳		1
32	剥线钳		1
33	三相鼠笼异步电动机	380V/Y/△180W	1
