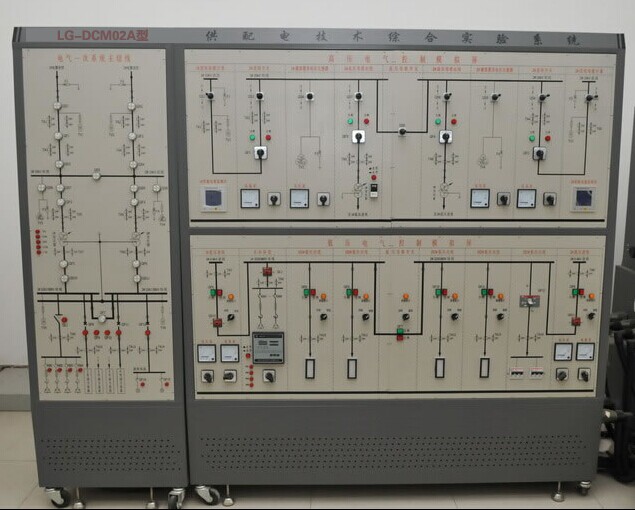

LG-DCM02A型工厂供配电技术实训装置

一、技术参数要求

1.输入电源：三相四线～380V±10% 50Hz±2%

2.整机容量：≤3kVA

3.台体尺寸不小于1771mm×1804mm×726mm

4.RS-485和以太网两种通讯接口；标准MODBUS通讯协议

5.微机保护装置：刻度误差：不大于1%；测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01Hz；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms；除能完成基本的保护功能外，还可实现测量、事件记录和故障录波等功能。

二、系统配置

（一）一次部分

一次部分包括一次供配电线路、隔离开关、断路器、变压器、变频器及各种负荷。

1.一次供配电线路：整套装置一次供配电线路由35 kV，10kV两个不同的电压等级构成，35kV模拟进线采用*常见的两路电源进线方案，两路电源互为备用。10kV进线也采用两路电源进线方案，两路电源互为备用。

2.隔离开关、断路器：装置线路上所采用的断路器和隔离开关均选用现场的实物，或外形接近的开关与交流接触器组合构成。

3.3kVA变压器（Y/Y接法）：系统采用一个两卷的变压器，模拟总降变压器，并且此变压器具有带载调压功能。

4.变频器：功率为0.75kW。

5.负荷部分：由三相交流电动机（150W、1420r/min）、三相交流同步发电机（170W、1500r/min）、电阻、电抗和风扇组成。通过断路器控制电阻、电抗负载的投入/退出, 模拟工厂供配电系统不同带载状态下电气系统的运行方式的切换。

（二）二次部分

二次部分包括微机线路保护测控装置、微机电动机保护测控装置、无功补偿装置、微机备自投装置、测量表计等。

1.微机保护装置采用32位DSP芯片作为主处理核心芯片，据有保护、遥控、录波、对时、通讯等功能。

（1）微机线路保护测控装置

微机线路保护测控装置在运行线路故障时能够快速准确的跳开故障线路断路器，有效的阻止事故的进一步扩大。主要的保护功能有电流三段式保护、电流反时限保护、过负荷保护、加速保护、三相一次重合闸及过负荷等。

（2）微机电动机保护测控装置

当电动机出现过负荷、出口短路等故障时，微机电动机保护测控装置能快速准确的将电动机切除电网，阻止事故的进一步扩大。主要的保护功能有电流Ⅰ段保护、电流II段保护、电流反时限保护、负序过流保护、零序过流保护、过电压保护、低电压保护及过负荷保护等。

（3）微机变压器保护测控装置

当变压器出现短路、过负荷等故障时，微机变压器保护测控装置能够快速将变压器切除电网或断开变压器负荷，阻止事故的进一步扩大，具有的保护功能有比率差动保护、差流越限告警、电流保护、零序过流保护、过负荷保护及本体保护等。

2.无功补偿装置

无功补偿装置能自动追踪电网功率因数并控制电容器组的投切，其运行参数可灵活设置。

3.微机备自投装置

微机备自投装置具有进线备投、母联备投及应急备投三种备投方式，可实时采集进线电压、电流以及母线电压，并具有就地/远方控制等功能。

4.常规继电器

常规继电器主要完成继电器特性实训、基于一次系统的常规继电保护、二次回路及自动装置等实训内容。主要包括电流、电压、时间、中间及信号继电器、重合闸继电器、差动继电器等。

5.模拟测量表计包含4只电压表和6只电流表。

6.数字测量表计

数字测量表计主要测量各种继电器的动作电压、电流等，具体包括直流数字电压表、直流数字电流表、交流数字电流表、交流数字电压表及数字式电秒表。

7.监控部分

监控部分包括监控系统（计算机），PLC控制器，微机线路保护测控装置，微机电动机保护测控装置，微机变压器保护测控装置，微机备自投装置，变频器，智能采集模块，三相电量智能监测仪，既可实现对有载变压器分接头状态的采集和开关控制，也可以对微机保护测控装置进行保护投退，定值的上传和下置及配电线路电量的采集等功能。还能与对变频器进行远程遥控操作及状态的采集。

（1）PLC：实训装置配置siemensS7-200的PLC一个，可控制有载变压器的升降压以及状态的采集。

（２）智能采集模块

智能采集模块主要采集供电线路的电能电量参数，并使用自身配套的通信接口，通过总线，把每个回路的电量参数及时上传。

（３）三相电量智能监测仪

三相电量智能监测仪可测量电流、电压、有功功率、无功功率、功率因数、频率、有功电能、无功电能等电参数，并带开关量输出，可通讯。

三、要完成的实训项目

（一）工厂供配电电气接线图的认识

1.实训台电气主接线模拟图的认知

2.触摸屏的正确操作

3.电气主接线图的认知

（二）工厂变配电室值班技能培训

1.电流互感器与电压互感器的接线方式
