电力系统监控实验平台

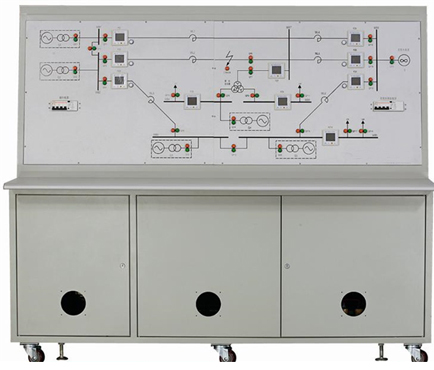

LIGO-EPS1 电力系统监控实验平台
一、技术性能:
1.1监控系统构成:各发电厂、母线及线路电量由各发电厂控制器及三相电量智能监测仪采集并传送至管理服务器(或称主站),实现遥测功能;各开关和断路器状态通过PLC采集后,传送至管理服务器(或称主站),实现遥信功能;PLC接受并执行管理服务器(或称主站)发送的命令,完成对断路器的分合闸操作,实现遥控功能;各发电机厂控制器(微机调速器和微机励磁器)接受并执行管理服务器(或称主站)发送的调度命令,调节发电机的有功和无功,实现遥调功能。
1.2系统提供的监控软件以力控网络版组态软件为开发平台,用户可进行二次开发。
1.3学生可共享监控权,客户机20台(学校另配),具体要求如下:
1.3.1同步显示各发电厂的运行状态
1.3.2同步显示各开关站的电量参数
1.3.3多机监视各断路器的位置,保护动作出口状态
1.3.4存储和打印电力网络的电量参数
1.3.5同步监视电力网络的潮流分布
1.3.6进行复杂电力系统的潮流计算
1.3.7保存历史数据,绘制历史曲线
1.3.8具有“四遥”功能。
二、系统组成:
2.1电力系统监控实验平台包括:电力网络单元、PLC控制器、电量监测仪、分合闸开关、工控机。监控实验平台能与电力系统综合自动化实验平台组成“2+1”网络系统。
2.1.1电力网络单元:采用8段母线,两个电压等级。
2.1.2 PLC控制器:采用S7-200,采集各断路器,开关站的状态。
2.1.3电量监测仪:采集各路母线上的电压,电流,有功功率和无功功率,电压,电流测量精度为0.2级,有功和无功为0.5级。
2.1.4工控机:采用研祥的工控机控制。具体如下:
2.1.4.1机箱: IPC-810B/7270/6113LP4
2.1.4.2主板: FSC-1814V2NA
2.1.4.3 CPU: E5200/2.5G/800M/2M/LGA775/SLB9T
2.1.4.4 DDR3内存: 2G
2.1.4.5 SATA硬盘: 500G
2.1.4.6 光驱: 18X DVO-ROM
2.1.4.7 网卡: D_LINK 8139
2.1.4.8 鼠标, 键盘
2.1.5控制器需采用液晶中文菜单显示,操作方便。
2.1.6人性化界面:待整定参数的范围在界面内都有标注,方便用户设置。
2.1.7纠错保护功能:用户误操作时,装置会启动相应的保护功能,同时以中文字幕形式提醒用户。
三、实验项目:
1.调阅各发电厂的运行状态
2.查看各开关站的电量参数
3.监视各断路器的位置,保护动作出口状态
4.存储和打印电力网络的电量参数
5.监视电力网络的潮流分布
6.进行复杂电力系统的潮流计算
7.保存历史数据,绘制历史曲线
8.实现遥控、遥测、遥信、遥调等功能。
