LGWL-RFID02型 RFID 物联网教学科研平台

品牌:理工伟业 咨询电话:010-82827827 82827835

一、平台简介
       LGWL-RFID02型 RFID 物联网教学科研平台(规格尺寸:50×32×10(cm))是一款针对 RFID 教学实验的箱式科研平台。平台包含 LF 低频读卡模块、HF 高频原理机模块、UHF 超高频读卡模块、嵌入式网关、ZigBee 无线网络模块、PC 软件系统等,覆盖了传感层、数据链路层、网关汇聚层、上位机应用层多个层次的知识。用户使用该实验箱,不仅可以全面掌握 RFID 低频、高频、超高频的通信原理、电路设计以及应用开发,而且可以掌握 ZigBee 无线传感器网络通信技术、Android应用软件开发、上位机应用软件开发等。
二、平台特点
1、模块化设计,应用形式多样:嵌入式网关、RFID 低频/高频/超高频节点通过插针或插件方式与底板连接。节点采用供电与固定一体的巧妙安装方式,既可固定在实验箱底板上使用,也可单独取出,作为移动节点用于实训项目。
2、平台完整性:涵盖三频段射频识别部分、ZigBee 无线传感组网应用、嵌入式网关应用、Android 应用开发、Linux 应用开发等。
3、采用强大的 Cortex-A8 升级版智能网关。升级版智能网关的硬件*新、*强、*完善,软件不断升级,接口功能历史空前强大。
●LINUX 3.08 和 Android 4.0 版本同时发布,用户更快、更准体验。
●增加 FLASH 到 8GB,并外置 ECC 处理
●增加 LVDS 接口
●增加锂电池 3.7-4.2v 充电,电源路径管理
●增加 SLEEP,唤醒支持单 USB 调试烧写(不再使用 USB 转串口线和 DB9)
●AVIN,标准 PAL 输入解码及编码,支持 720*576@30Hz
●电容 CTP 更新,增加三个常用电容按键
●电话功能,采用 PCM 传输,增强音频效果
●增加指南针,陀螺仪,加速传感器支持
●增加 LCD 指示单键烧写系统支持
●WCDMA 和 EVDO 两种 3G 模块系统自动识别
●增加 WIFI/BT 二合一、3G 移动通信、GPS 定位模块的
3、覆盖常用的 RFID 频段和 ISO 协议:可以开展低频 125K/高频 13.56MHz/超高频 915MHz/微波 2.4Ghz 三到四种 RFID 频段,支持 ISO-15693、ISO-14443、ISO-18000-2、ISO-18000-6C 等各种国际标准协议。
5、先进的高频原理机:HF 高频作为重点实训课程,采用原理机架构,为每个关键点都引出波形探测点,可以使用示波器测量波形,整个过程就像一个透视镜,更加直观、生动、完整地展现了 RFID 系统中整个射频信号的流程。
6、多种接入互联网的方式:以太网、WiFi、3G 等,任意选择传输方式。
7、基于 WiFi/BT 的网络通信开发:可以开展 WiFi/BT 通信原理、WiFi/BT 模块驱动开发、WiFi/BT 模块原理设计、WiFi/BT 移动通信与物联网应用开发等。
8、基于 3G 的移动通信开发:可进行 3G 移动互联网通信技术开发。
 三、硬件资源

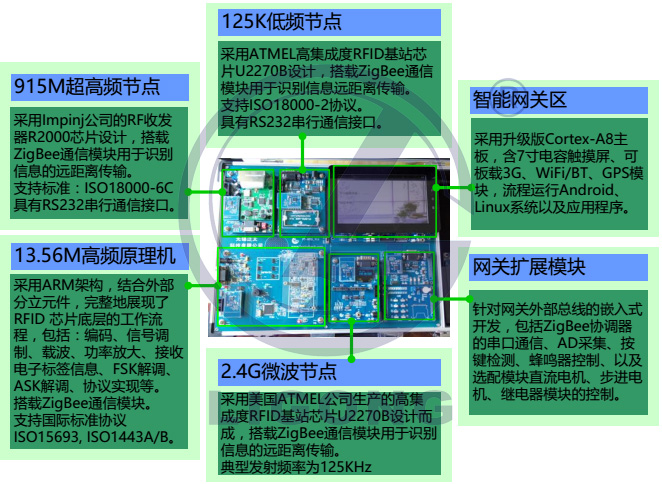

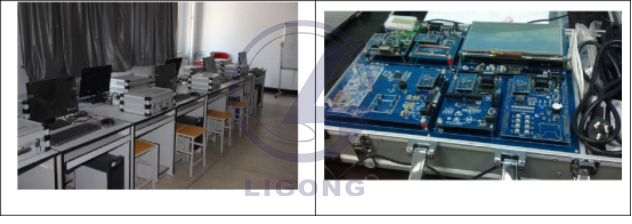

    平台主要包括 125K 低频节点、13.56M 高频节点、915M 超高频节点、2.4G微波节点、ZigBee 通信模块、升级版 Cortex-A8 智能网关、以及网关扩展模块等硬件资源。如图所示:
四、软件资源
1、无线传感器网络软件:使用 ZigBee 无线通信技术,将四个频段的 RFID 设备组成一个无线传感器网络,实现识别信息的无线传输。
2、智能网关射频识别管理软件:主要运行 Android 系统下的四频段射频识别管理软件,软件通过串口编程,获取 ZigBee 协调器汇聚的低频、高频、超高频、微波节点的电子标签识别数据,显示在 Android 应用程序中。Android 网关应用程序是采用 Eclipse 或 Android Studio 结合 JAVA 语言开发的图形化应用程序界面。
3、PC 端射频识别管理软件:主要运行 PC Windows 系统下的四频段射频识别管理软件,软件通过串口编程,获取 ZigBee 协调器汇聚的低频、高频、超高频、微波节点的电子标签识别数据,显示在应用程序中。PC 射频识别应用程序是采用 Visual Studio 开发环境,结合 C++语言开发的图形化应用程序界面。

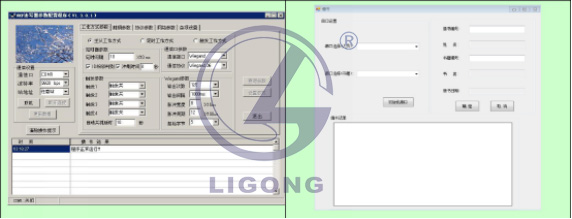

低频读卡界面                                                             高频原理机读卡界面

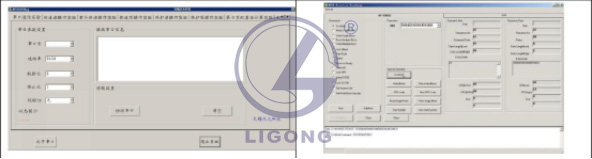

超高频读写界面                                                        RFID 图书管理界面
五、典型实验
1、低频模块实验
(1)低频板的通信检测实验;
(2)射频场的关断与开启操作;
(3)EM4100 卡片快速读取 ID 实验;
(4)对 T5557 新卡进行初始化操作,进行默认配置工作;
(5)T5557 卡片快速读取第 1 页两块可追溯数据;
(6)T5557 卡片按块进行读取第 0 页 0~7 块数据;
(7)T5557 卡片按页进行读取第 0 页 0~7 块数据;
(8)T5557 卡片对第 0 页 0~7 块数据按块进行数据写入;
(9)T5557 卡片对第 0 页 0~7 块数据按页进行数据写入;
(10)对所有块进行锁定操作,卡片变为只读卡片,数据信息不可修改;
(11)天线值计算实验,对要求的频段计算出应配置的相应电容及电感;
(12)Android 应用实验:ID 卡片复制机
2、高频原理机实验
1RFID 系统基本实验
实验一 RFID 系统的编码
实验二 RFID 系统的载波产生
实验三 RFID 系统的信号调制
实验四 RFID 系统的 RF 信号功率放大
实验五 RFID 系统末级输出调制载波信号
实验六 RFID 系统的解调-FSK 模式
实验七 RFID 系统的解调-ASK 模式
 实验八 RFID 系统的天线
实验九 LOCK BLOCK 命令实验
实验十 RD MULTI BLK 命令实验
实验十一 WR MULTI BLK 命令实验
实验十二 WRITE DSFID 命令实验
实验十三 LOCK DSFID 命令实验
实验十四 GET SYS INFO 命令实验
 实验十五 GET M B S STS 命令实验
(2)RFID 系统的协议实验
(3)RFID 系统的防碰撞实验
(4)RFID 系统的 CRC 校验实验
(5)RFID 信令实验
实验一 RFID 系统 INVENTORY 命令实验
实验二 STAY QUIET 命令实验
实验三 SELECT 命令实验
实验四 RST TO READY 命令实验
 实验五 WRITE AFI 命令实验
实验六 LOCK AFI 命令实验
实验七 RD SINGLE BLK 命令实验
实验八 WR SINGLE BLK 命令实验
实验九 LOCK BLOCK 命令实验
实验十 RD MULTI BLK 命令实验
实验十一 WR MULTI BLK 命令实验
实验十二 WRITE DSFID 命令实验
实验十三 LOCK DSFID 命令实验
实验十四 GET SYS INFO 命令实验
 实验十五 GET M B S STS 命令实验
(6)数据包分析实验
(7)信令数据包使用
(8)应用程序开发实验
实验一 应用程序建立以及读卡功能实现
实验二 Read Single Block 功能的实现
实验三 Write Single Block 功能的实现
实验四 Stay Quiet 功能的实现
实验五 Reset to Ready 功能的实现
 实验六 Read Multiple Block 功能的实现
3、超高频模块
实验一、6B 单卡识别实验
实验二、6B 多卡识别实验
实验三、6B 标签读、写操作
实验四、EPC 单卡识别实验
实验五、EPC 读卡识别实验
实验六、TID 单卡识别实验
 实验七、TID 多卡识别实验
实验八、EPC 写操作实验
实验九、EPC 读操作实验
实验十、GEN 2 标签的列举数据和标签初始化实验
实验十一、GEN 2 标签多字节操作实验
实验十二、ID 匹配功能实验
 实验十三、继电器输出控制实验
4、RFID 读卡综合实训实验
智能门禁实验、智能图书馆管理实验、超高频模拟 ETC 收费实验
