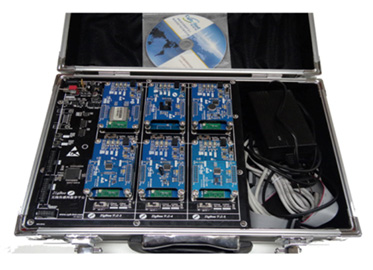

LGWL-IPV6A型 IPV6无线传感器网络教学科研平台

品牌:理工伟业 咨询电话:010-82827827 82827835

        LGWL-IPV6A型 IPV6无线传感网教研平台,是专为教学和实验室设计的基于IEEE802.15.4物理层的无线IPv6传感网平台,该平台集中面向下一代互联网络IPv6协议技术应用,针对低功耗、低损耗无线网络特点,结合自主研发的IPv4-IPv6智能网关和多节点传感器模块,可实现基于无线IPv6传感网的应用学习与研究。系统配套完整的软硬件资源,全部开放的源代码,是物联网技术中前沿技术学习与研究*为理想的无线传感网络实验平台。
一、产品特点
1、下一代互联网IPv6协议
    系统率先采用IPv6协议栈应用,采用IEEE802.15.4物理层、MAC进行无线通讯,可组      建基于IPv6的无线传感网络应用。
2、WSN与Internet互联互通
    通过IPv6/IPv4智能网关,IPv6网络中的任意节点可以快速连接Internet互联网。
3、丰富的接口和扩展功能
    平台融合了物联网架构中的感知层、网络层和应用层,可配套20余种智能传感器,对多       种数据进行采集和处理。
4、多课程、多知识点的教学与科研
    产学研结合,可以加速产业化发展,推动下一代互联网商用进程,促进新型业务研发和  应用。
二、硬件资源
    平台硬件由IPv6/IPv4智能网关、无线通讯模块和智能传感器模块三部分构成。
IPv6智能网关
CPU处理器     Broadcom 5354 基于MIPS32架构,主频240MHz
内存及FLASH     32MB内存,16MB FLASH
网络接口     5端口交换机(2.4GHz 802.11b/g芯片,支持*高125Mbps)
无线/网络通信     ZigBee/IPv6 802.15.4无线射频芯片
电源:     电源适配器 12V
无线通信节点
IPv6节点     处理器 STM32W108,基于ARM Cortex-M3高性能的微处理器,集成了2.4GHz IEEE 802.15.4射频收发器,板载天线
      存储器:128KB闪存和8KB RAM
      用户自定制:按键*1,LED*2
      供电电压:3.7V  收发电流: 27mA/40mA,支持电池供电
      扩展J-Link调试接口
传感器模块
处理器     STM8S103高性能8位框架结构的微控制器,主频24MHz
外设     LED灯、UART串口、ST-Link接口及电源接口
传感器种类     红外对射传感器
    光照传感器
    声光报警器
    温湿度传感器
    可燃气传感器
外扩辅助模块
USB-UART
扩展板
核心芯片: FT232RL
功能:连接PC机与网络节点串口调试功能
接口:VCC GND TXD GND RXD
电池模块 功能:锂电池供电,提供低电压报警,提示用户充电
接口:3.7V
电池充电板 5V电源适配器,双路锂电池充电
调试工具 ST-Link仿真调试工具、J-Link仿真调试工具
三、软件资源
IPv6智能网关 操作系统:Openwrt,实现IPv6网络的全部功能、IPv4到IPv6的自动转换
开发工具:linux(RHEL6)、openwrt源码包
实验内容:可进行Linux编程开发,包括Linux内核移植与裁剪、文件系统定制、驱动程序调试与开发、应用程序的移植与开发、交叉编译、shell编程、网络通信、防火墙技术、路由技术、WEB配置系统、数据库技术等。
IPv6通信节点 操作系统:Contiki 2.5
协议:基于Contiki OS在802.15.4平台上实现完整的IPv6协议(Contiki OS uIPv6协议栈)
功能:自动组网、自动路由、无线数据传输等
传感器模块 功能:基于IAR for STM8的开发环境,实现传感器数据采集与串口协议通讯
四、实验项目
第一章. 实验环境与软件工具
1.1开发平台简介      
1.2 Windows系统开发环境       
1.3 Linux系统开发环境    
第二章. 智能传感器模块部分
实验一. 磁检测传感器       
实验二. 光照传感器 
实验三. 人体检测传感器   
实验四. 温湿度传感器       
实验五. 可燃气检测传感器        
第三章. IPv4-IPv6网关通信实验    
实验一. IPv4-IPv6智能网关入门实验
实验二. IPv4-IPv6智能网关SOCKET编程实验
实验三. IPv4-IPv6智能网关IPv6编程实验
实验四. IPv4-IPv6智能网关CGI编程实验
第三章. IPv6模块通信实验
实验一. 基于IPv6的Contiki系统入门实验
实验二. 基于IPv6模块的进程间交互的实验
实验三. 基于RPL的点对点通信实验
实验四. 基于IPv6模块的单播与多播通信实验
实验五. IPv6模块与PC机的UDP通讯实验
实验六. 远程显示IPv6模块传感器信息实验
实验七. 基于IPv6模块的传感器数据曲线绘制实验   
综合项目实验部分
物联网综合应用实验 基于IPv6无线传感器网络应用实例
五、设备配置清单:
序号 名称 单位 数量 备注
1 实验开发平台主板 1
2 IPv6智能网关 1 带电源与网线
3 IPv6无线通讯模块 6
4 光照度传感器 1 可选配其他配套传感器模块
5 温湿度传感器模块 1 可选配其他配套传感器模块
6 可燃气传感器 1 可选配其他配套传感器模块
7 红外对射传感器 1 可选配其他配套传感器模块
8 声光报警模块 1 可选配其他配套传感器模块
9 电源适配器(DC 5V3A) 1
10 USB2UART调试板 1 带配线
11 双母交叉串口线 1
12 ST-Link仿真器 1 带配线
13 J-Link仿真器 1 带配线
14 配套光盘 1
15 实验指导书 1 电子版
